目前，Revit作为目前国内外重要的BIM软件之一，为广大的建筑企业单位打造的一款优良的工具。Revit可以面向建筑师、工程师、承包商、设计师乃至后期运维管理都可以应用，其在项目应用范围以及深度已经远远超越了CAD，而且Revit可以摆脱2D平面的束缚创建包含真实信息的统一模型，建立更符合项目的真实模型，并进行冲突检测，联动变更，大大提高了工作效率，改善工作环境。

在做项目的过程中，往往会有不满足净空标高的地方，就会做一个分析报告与业主或设计院对接来解决问题。本练习以某项目的机电管线为例，最低净空标高要求满足2200。在Revit中先把此区域的净高分析图做出来;再截取此区域的三维模型图，最后整合根据项目需要生成所需的文档，本练习生成PPT文档，做分析报告。步骤如下：

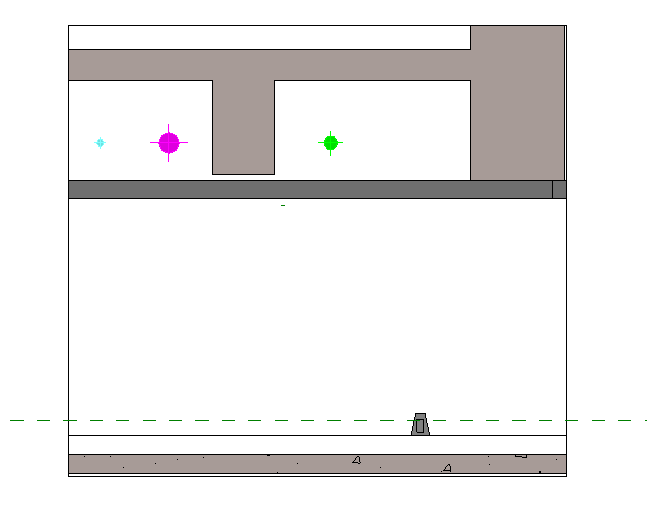

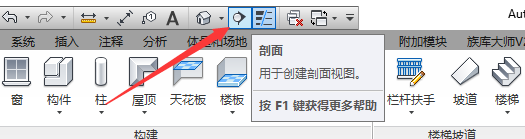

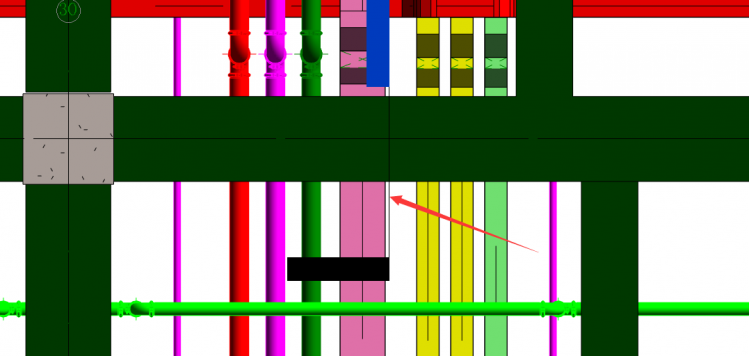

1、在不满足的净空标高的区域做一个剖面，如下图所示：

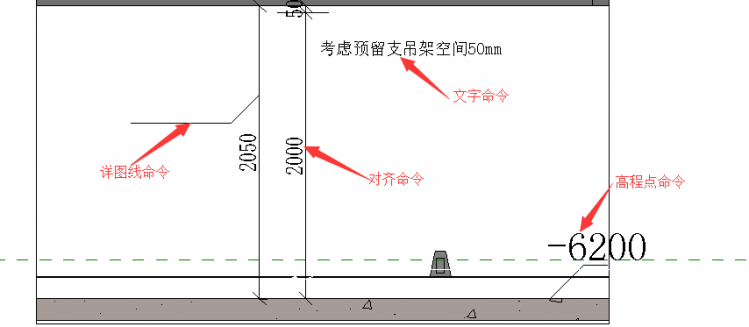

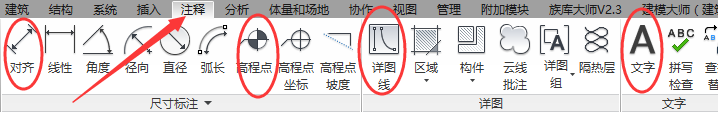

2、 以上图第三张为基础，进行添加参数分析此区域的净空标高。在注释菜单栏中会用以下命令(对齐、高程点、详图线、文字)进行编辑分析图。如下图所示：

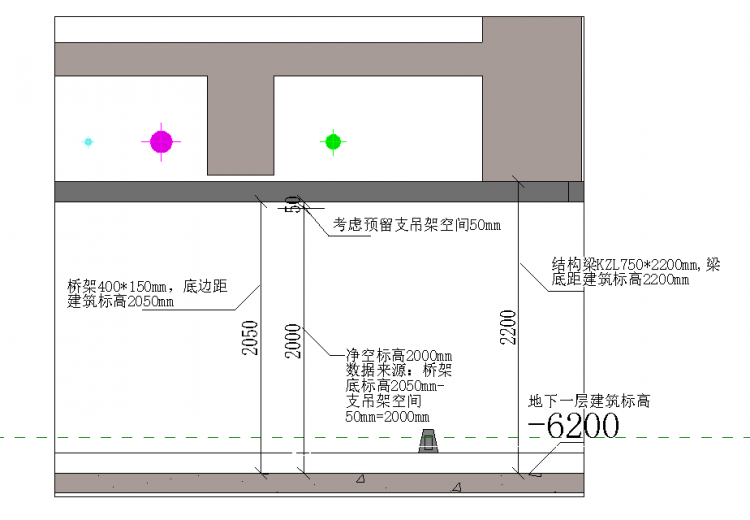

3、最终的净高分析图。如下图所示。

3、 做好净高分析图之后，截取Revit三维模型图以表示此区域，最后进行整和，生成PPT格式报告，以便于问题交接。

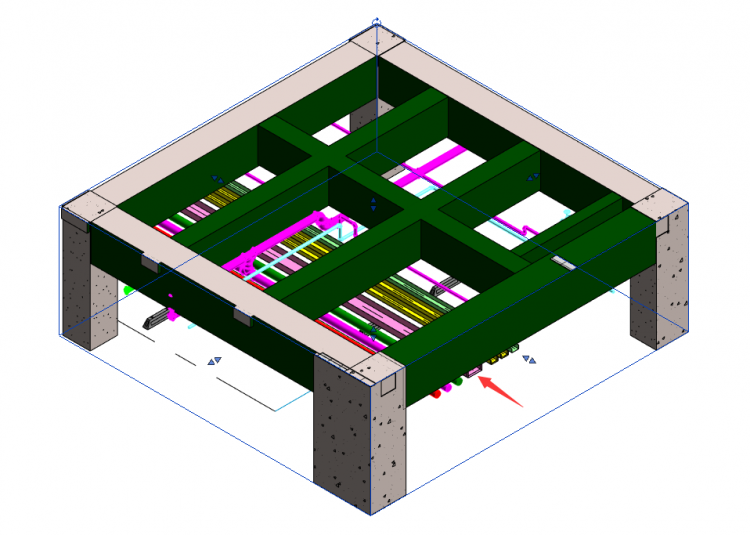

　　截取的Revit三维模型图，如下图所示：

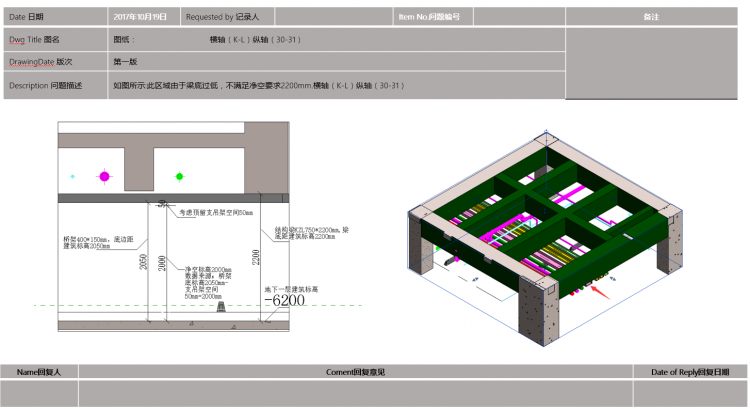

4、 最后整合生成的PPT文档，如下图所示：
