在Revit机电专业中如何快速检查管道净高？下面就为大家分析一下。

1.问题分析

在进行管线综合后，一般会需要进行净高检查，我们可以利用构件自带的参数快速查找出不满足净高的构件。

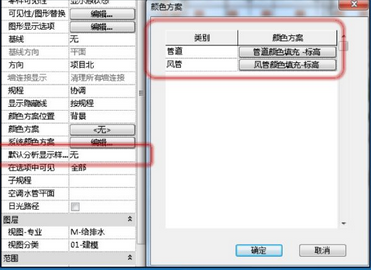

首先可以利用系统颜色方案来实现风管和管道的净高查看，系统颜色方案可以指定管道和风管的颜色方案。

2.风管设置

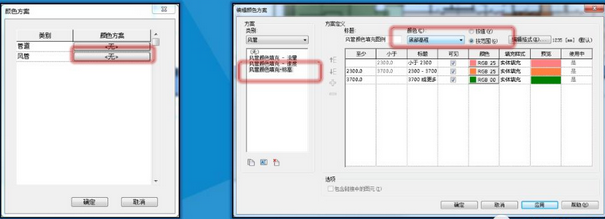

新建一个方案并命名为“风管颜色填充-标高”;

在方案定义对话框中的颜色选项卡可选用风管所有的实例参数，选择底部高程。点击按范围设置颜色，然后按照需求设置高度范围和颜色填充。

3.水管设置

设置方式与风管类似，但因管道实例参数中无管底参数，因此需要使用插件或手动添加管道的管底参数，才可对管道进行准确的净高范围查看。此次介绍的是使用橄榄山插件快图中的加管道顶底参数一键添加所有管道的管底参数。

添加完管底参数后，在颜色下拉框中即可选择对应参数进行净高查看。

注：对于有坡度的重力管道而言，需特殊注意处理。

4.桥架设置

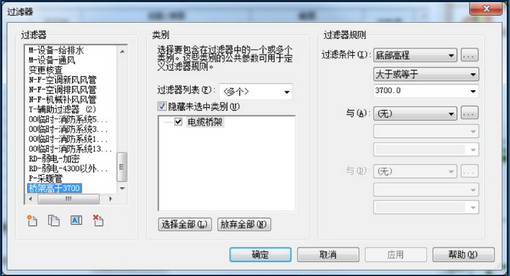

桥架设置时，可采用过滤器的方式进行设置，然后在过滤器中对应风管水管标高进行同色填充。

5.图例显示及最终成果

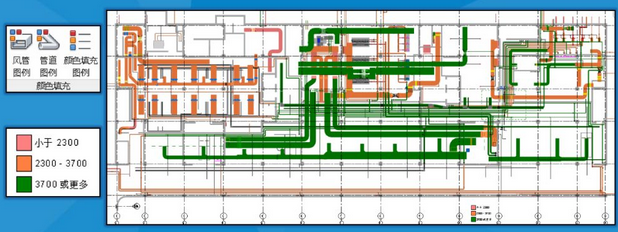

在分析选项卡中，点击“风管图例”即可按设置高度添加填充颜色。结果如下：

　　注：在设置风管、管道、水管的颜色填充时，最好保证同一标高同一颜色填充。
