在Revit中如何约束标准钢筋？下面就为大家分析一下。

   放置标准钢筋形状，捕捉到相邻标准钢筋。放置、移动、拖动或复制和粘贴钢筋时约束将保留。

1. 单击“结构”选项卡“钢筋”面板 （钢筋）。

2. 单击“修改 | 放置钢筋”选项卡 “钢筋限制条件”面板  （受约束的放置）。

3. 在选项栏上的“钢筋形状选择器”或“钢筋形状浏览器”中，选择标准钢筋形状。放置时无法约束镫筋和箍筋钢筋。

4. 将钢筋放置在混凝土主体中。钢筋将捕捉并附着到其他标准钢筋。请注意，视图中平行放置的标准钢筋也将捕捉到其他平行标准钢筋。



   注： 受约束的放置仅可用于单个钢筋的放置。

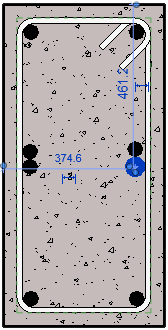

5. 放置钢筋后，可以移动、剪切、粘贴或更改先前约束新钢筋的钢筋类型。约束钢筋移动并相应调整，如以下示例中所示。

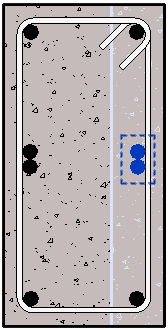

   剪切和粘贴

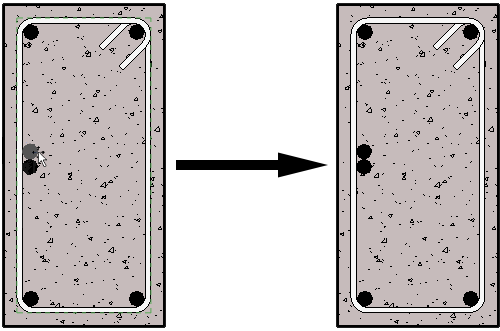

   增大类型大小

若要移除放置限值条件，请选择一个约束钢筋，然后单击“修改 | 结构钢筋”选项卡 “钢筋限制条件”面板  （受约束的放置）。
