如何来区分Revit电缆桥架强弱电颜色？在实施过程中，由于电缆桥架与空调通风、给排水不同，在Revit中，空调通风、给排水都可以根据相应的系统进行配色，但电缆桥架没有系统，可是又要区分强电、弱电怎么办呢？

步骤一：(以强电桥架为例，弱电操作同强电)，将电缆桥架及电缆桥架配件的“类型”复制出一个“新类型”，并修改名称为“强电”，然后选择所有名称为“强电”的配件。

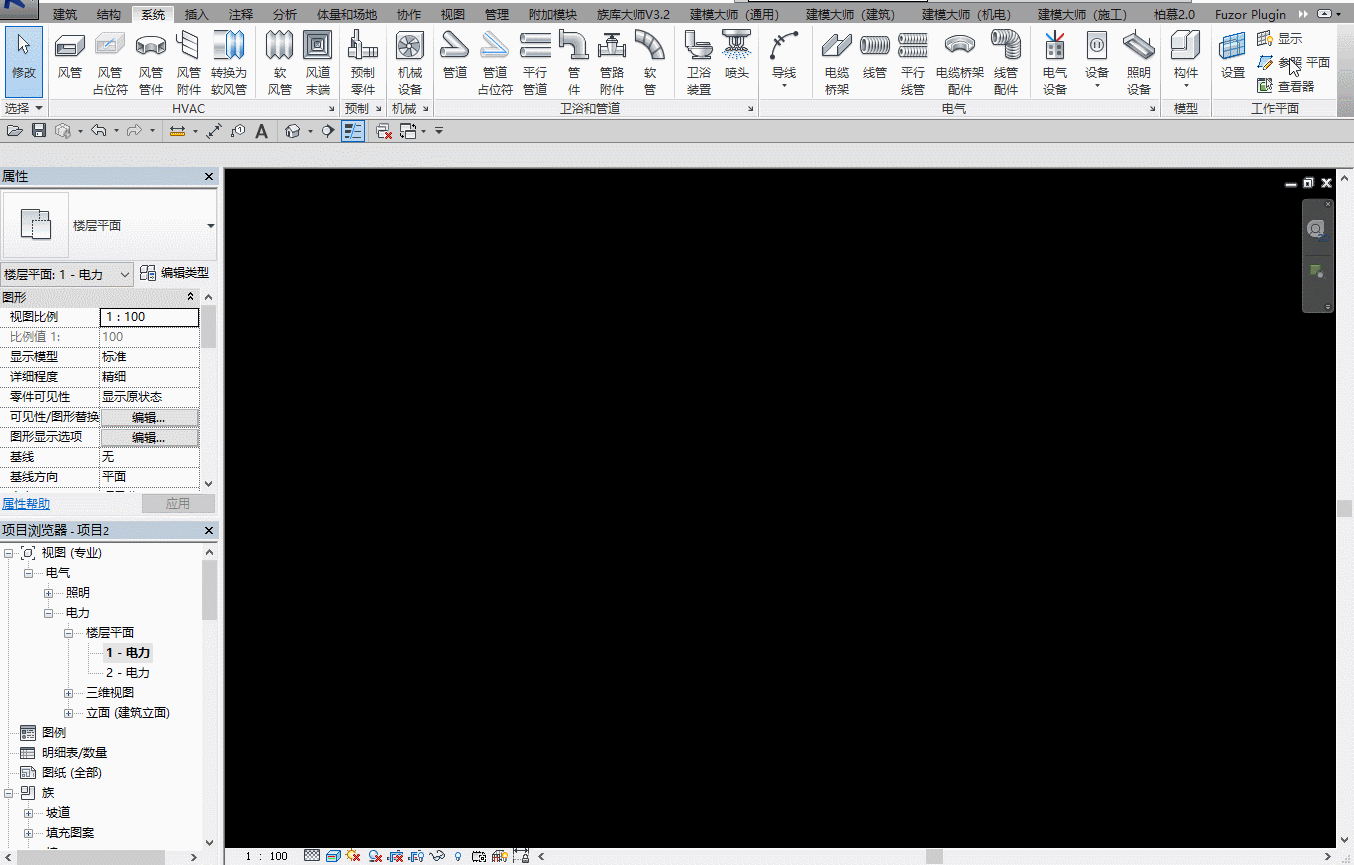

步骤二：在平面视图中绘制一段刚刚创建的“强电-槽式电缆桥架”。

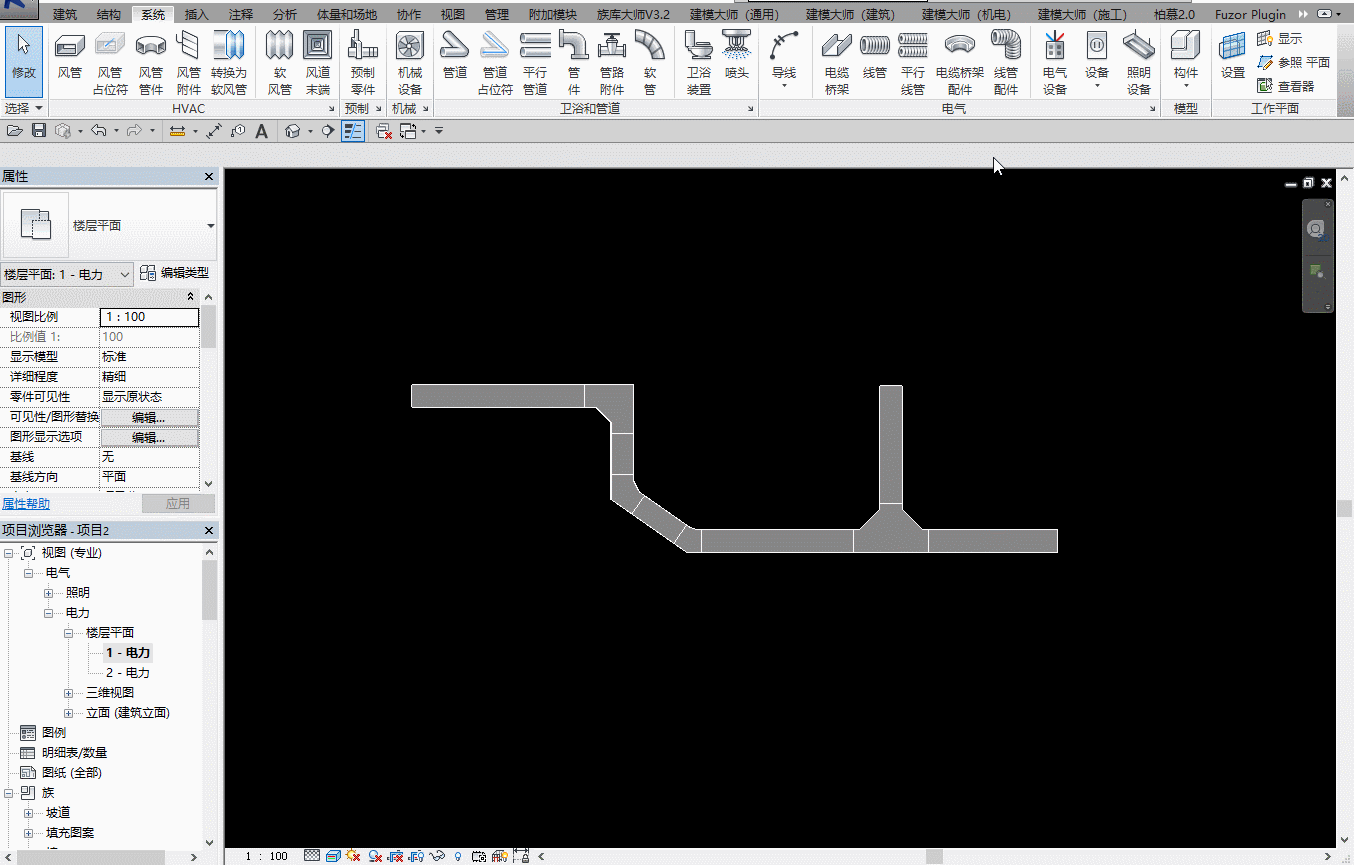

步骤三：在“视图”选项卡“图形”面板中，选择“过滤器”。“新建”一个名称为“强电电缆桥架”的过滤器，将电缆桥架及配件的信息和过滤器绑定在一起。

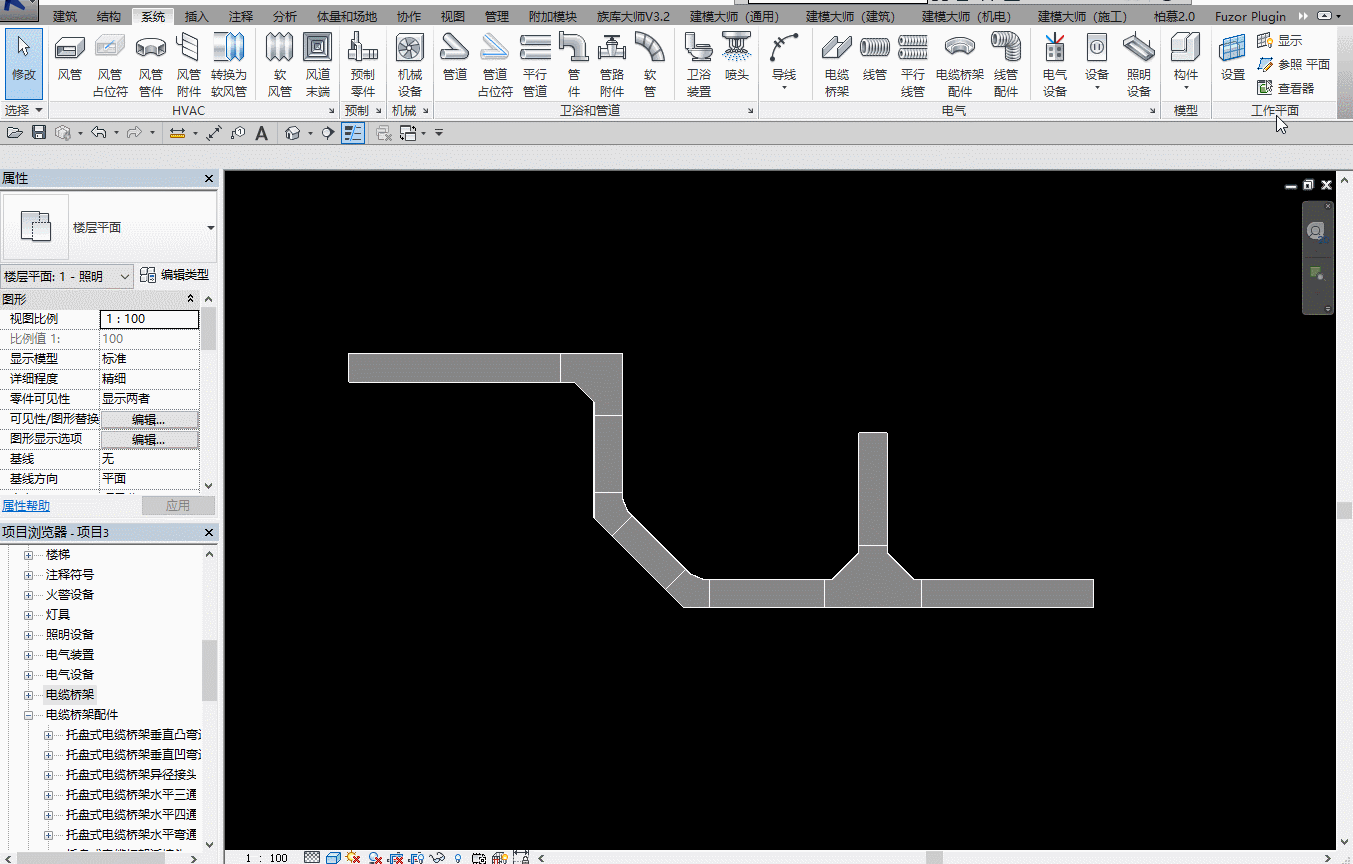

步骤四：强电过滤器创建完成后，回到平面视图，按快捷键VV/VG进入可见性设置。在过滤器那一栏添加刚刚我们创建好的过滤器，然后修改一下“填充图案”。

意义：管线复杂的时候，便于区分强弱电。
