幕墙是一种常见的建筑样式，幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。幕墙由面板和支承结构体系组成，相对主体结构有一定位移能力或自身变形能力，不承担主体结构所作用的建筑外围护结构或装饰性结构。
在Revit软件中，根据创建方式的不同，大致分为以下几类：
（1）利用REVIT墙体中自带的幕墙形式创建幕墙；
（2）利用基于面的族创建幕墙；
（3）利用体量创建幕墙。

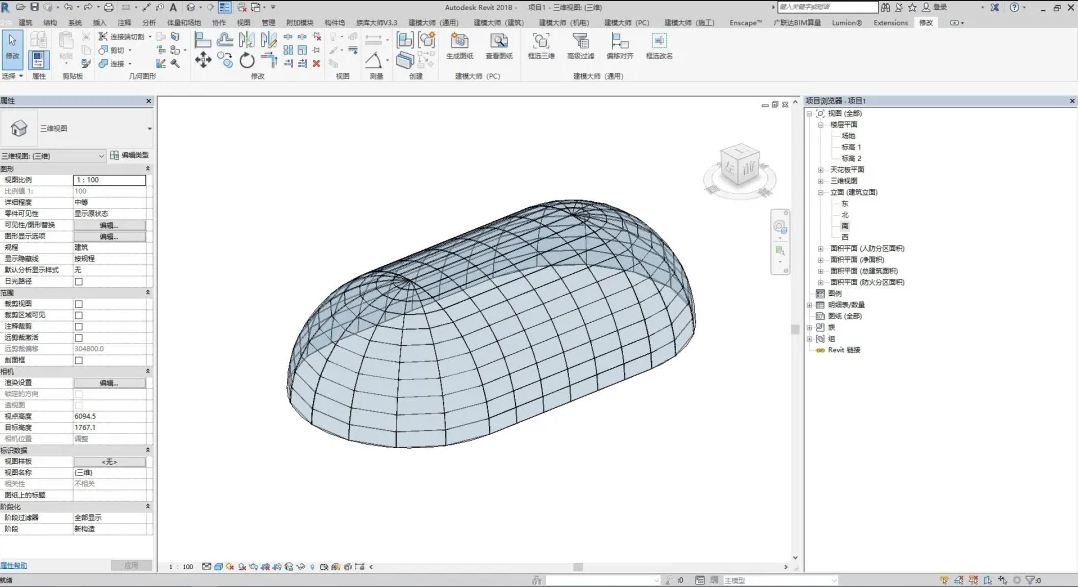

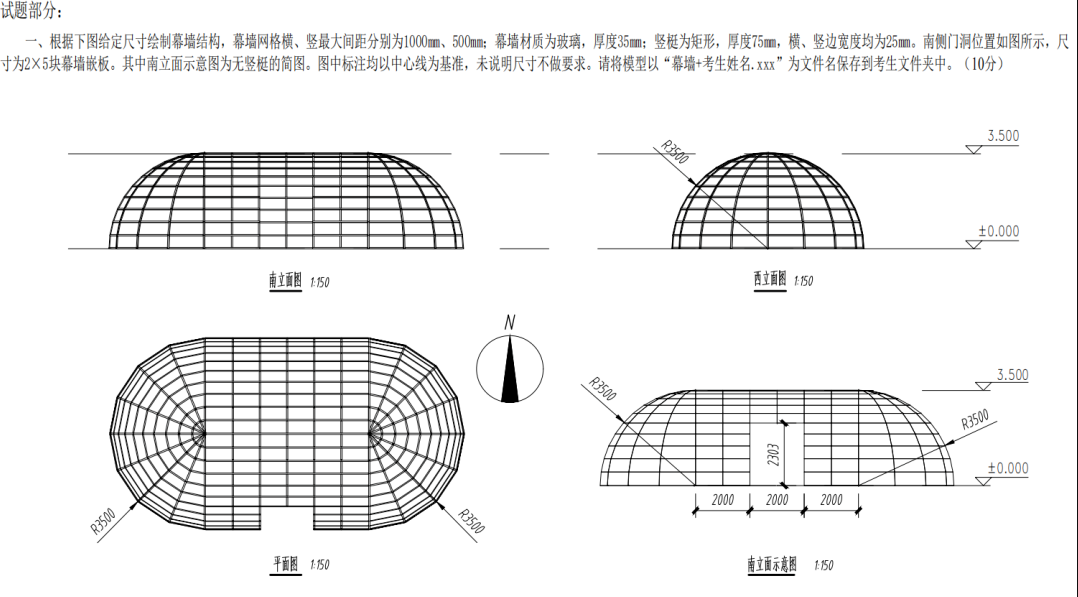

本文介绍的是使用体量的方式进行幕墙创建，创建内容参考第十二期BIM建筑二级题目，见下图。
方法/步骤
第 1 步

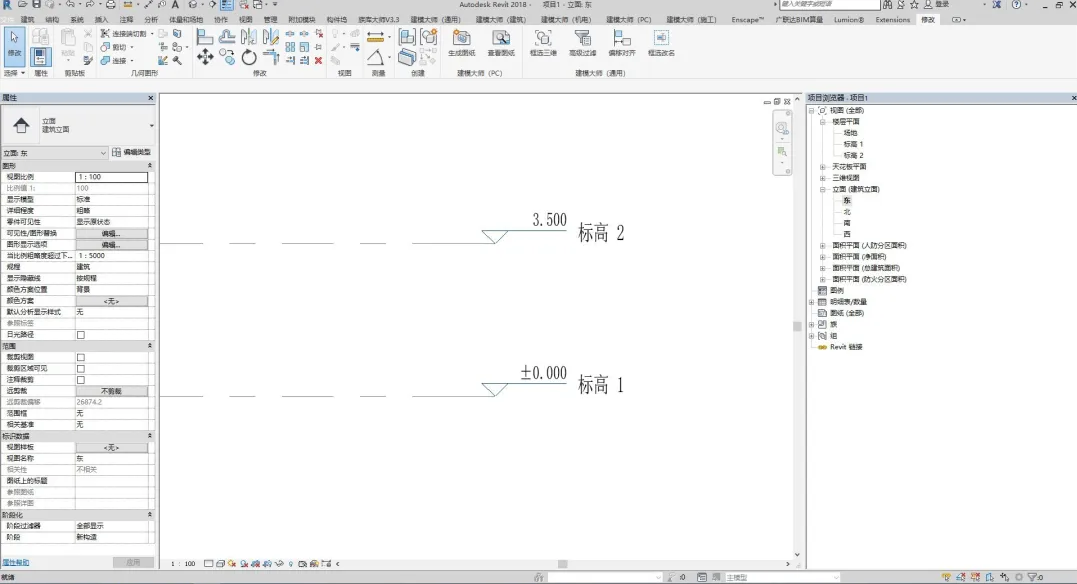

使用REVIT自带的“建筑样板”族样板创建项目文件。打开项目文件后首先按照项目要求进入立面设置标高，然后进入标高一，按照上述要求，利用参照平面命令绘制辅助线。
第 2 步

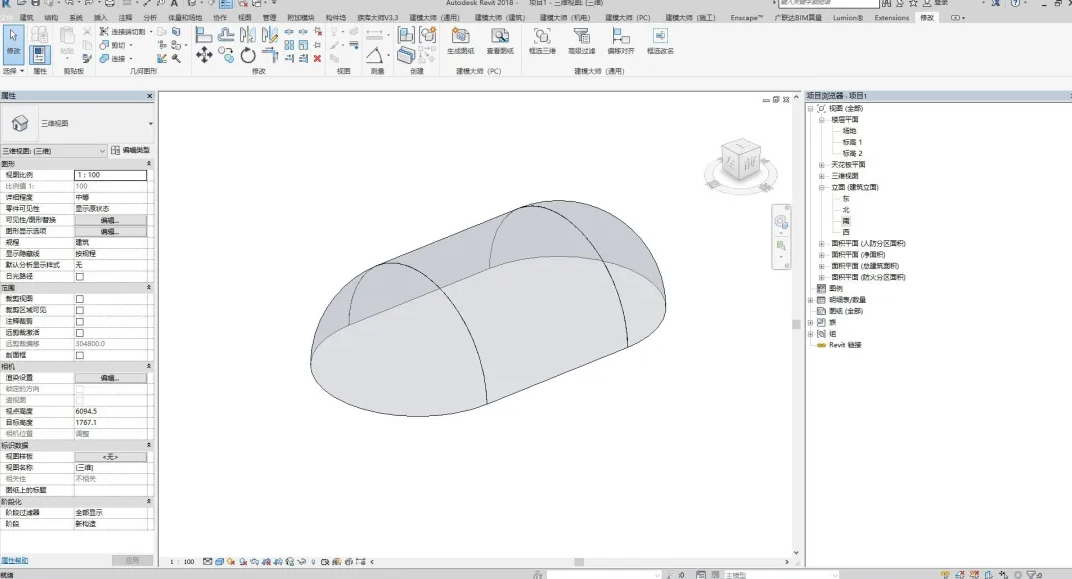

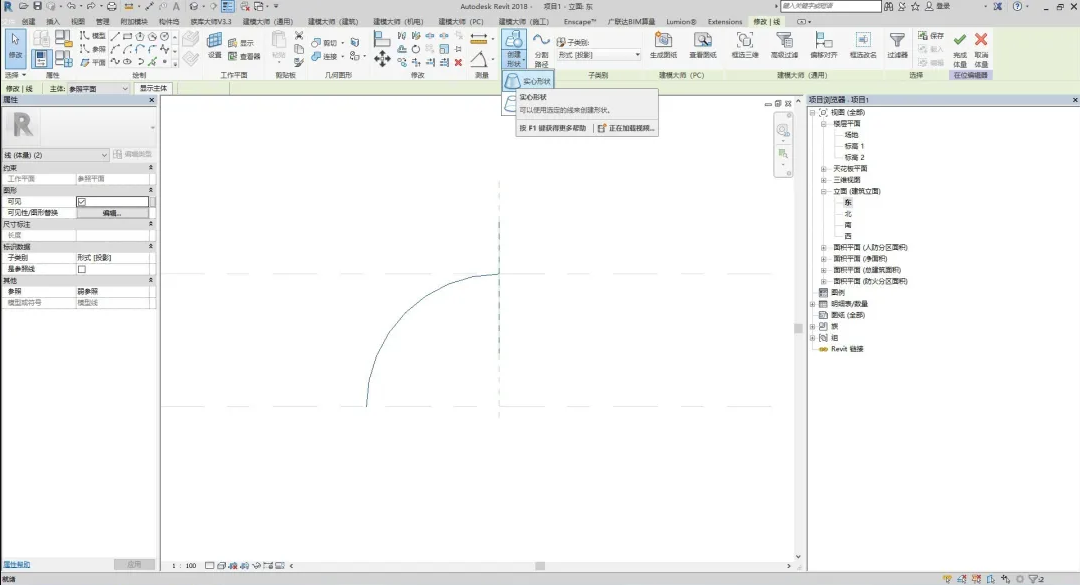

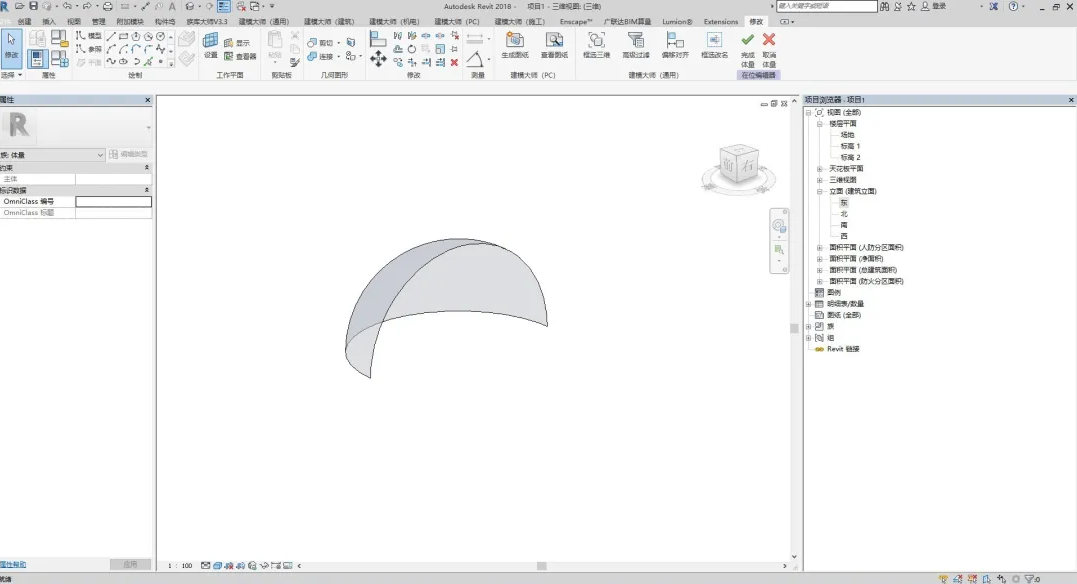

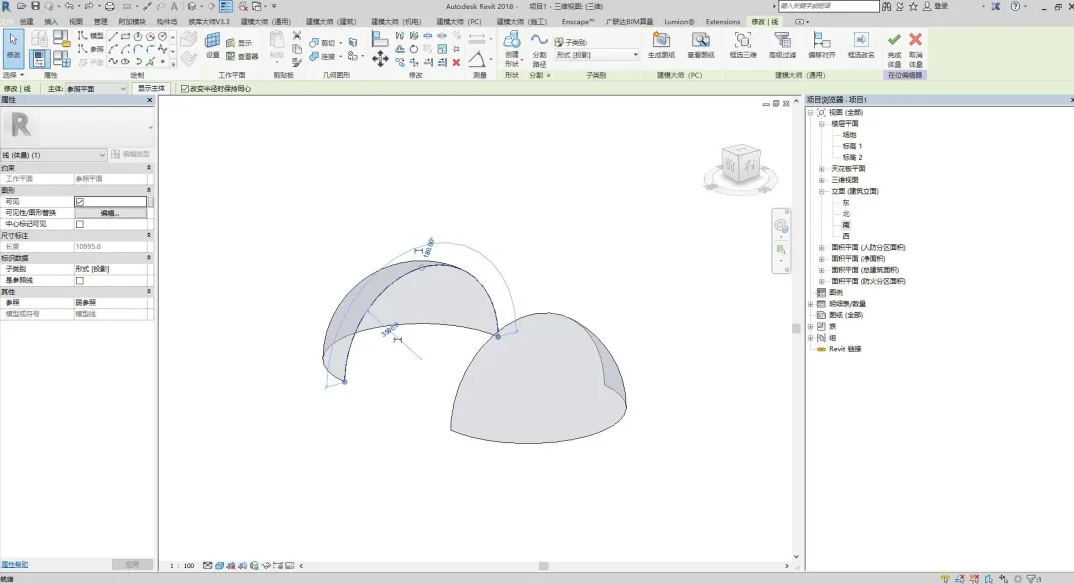

参照线绘制完成后进入选项卡场地与体量界面，创建体量。首先按照要求尺寸绘制左侧半球面，绘制完成后利用镜像完成右侧球面，最后绘制中间弧面形状，完成一个封闭的图形。
第 3 步

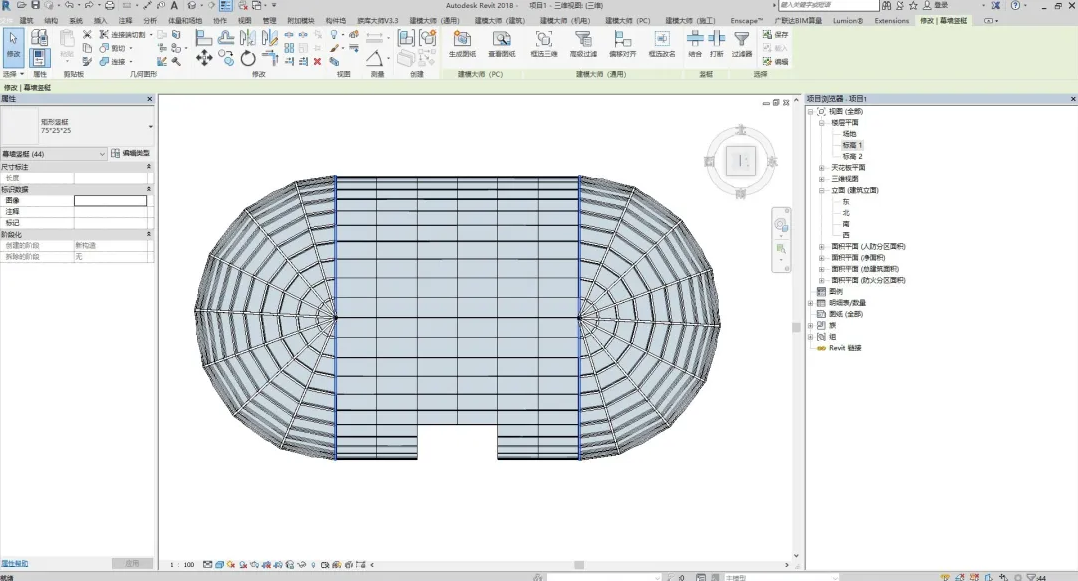

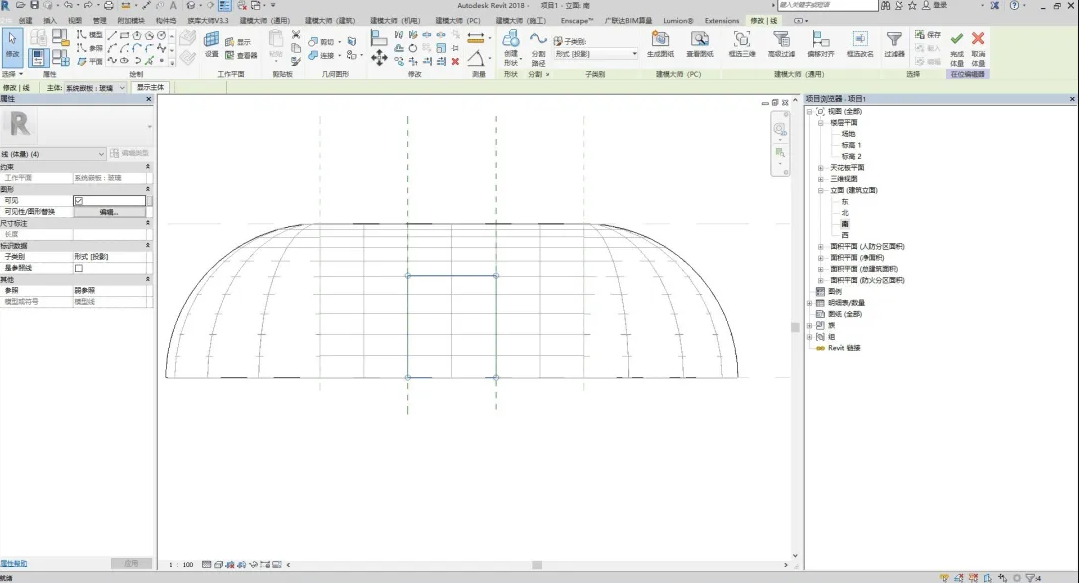

绘制完成后在体量与场地中找到幕墙系统选项卡，在其编辑类型中，按照上述要求完成其横竖网格间隔的创建，创建完成后分别点击打我们创建完成的体量，将已经完成的体量分隔开。
第 4 步

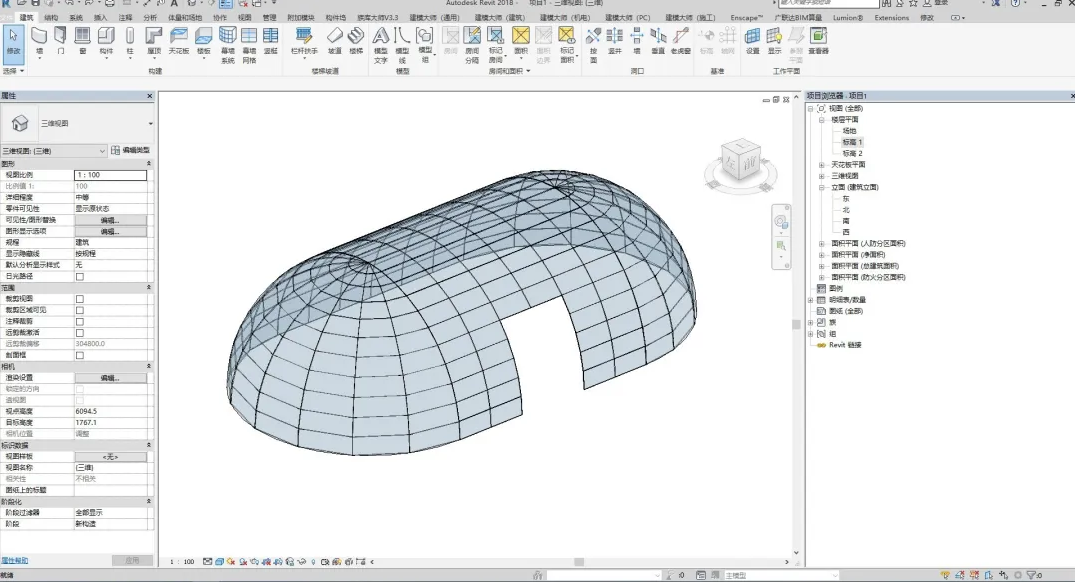

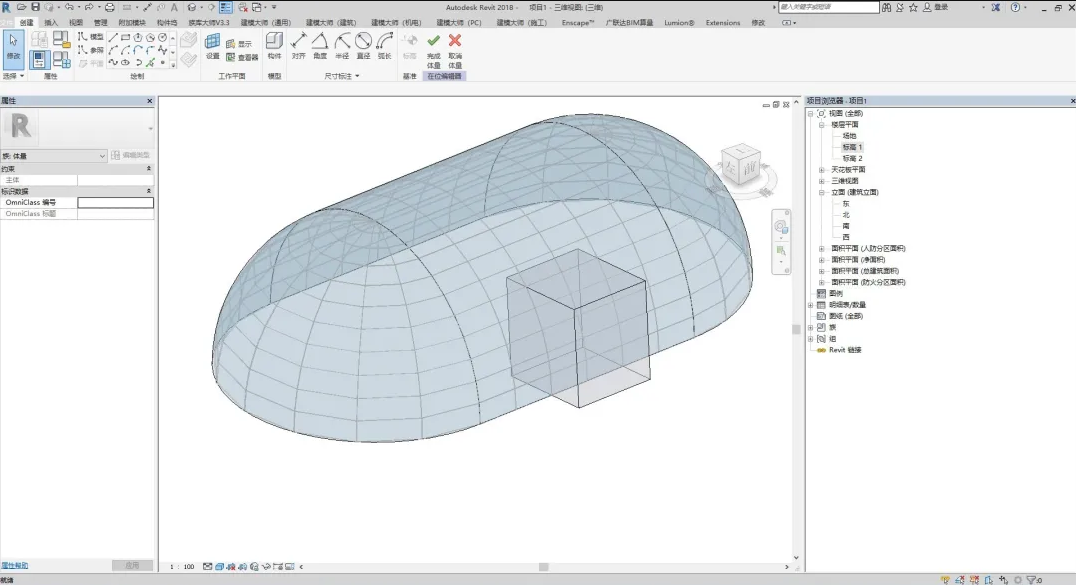

完成体量的分隔以后，再次选择体量工具绘制一个与上述要求洞口相符合的空心体量，对已经完成的体量进行剪切。
第 5 步

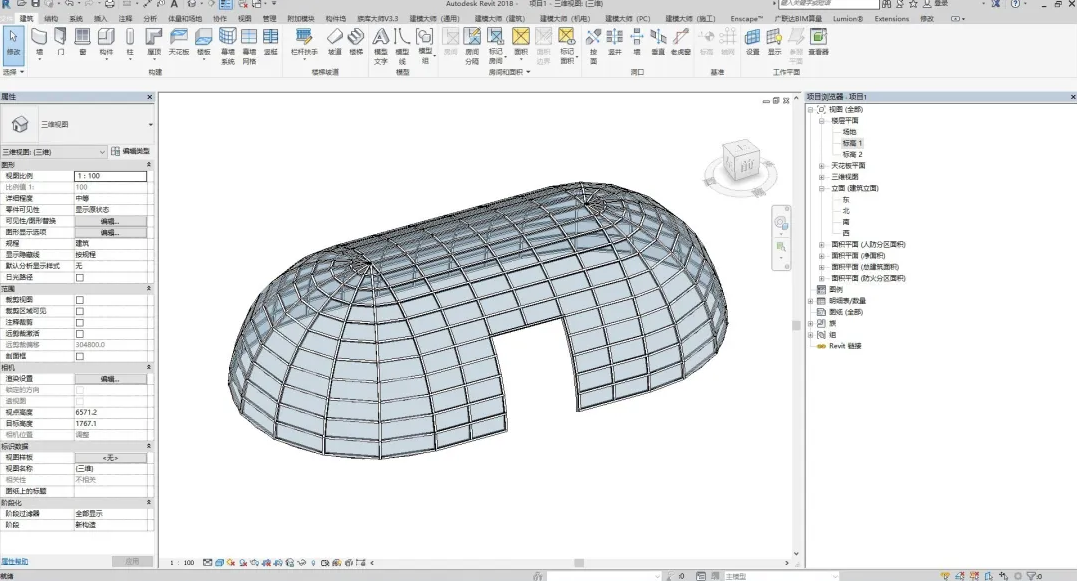

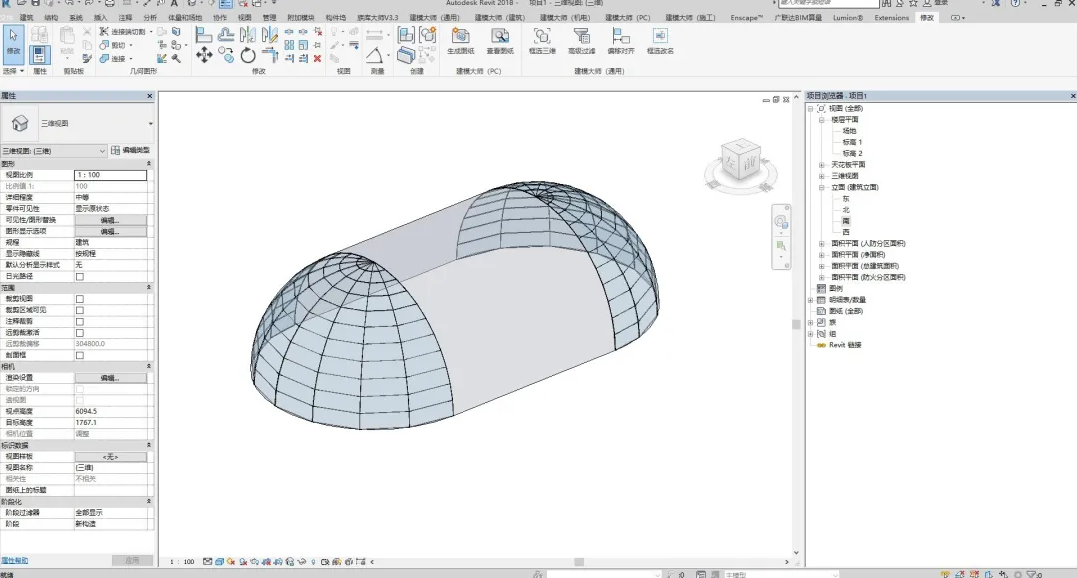

完成剪切后，进入建筑选项卡，选择竖梃命令，按照内容要求进入编辑类型界面对竖梃尺寸进行编辑，再分别点选体量完成布置，至此就完成了这个简单异形幕墙的创建。
