许多项目(例如改造项目)是分阶段进行的,每个阶段都代表项目周期中的不同时间段。Revit的阶段化的运用就是根据项目的阶段进行制定。可以避免模型显示杂乱,单独显示某个阶段的视图,还可以按阶段生成明细表,减少了很多分类上的麻烦,从而能快速的提取相对应的数据。下面小编就介绍一下项目阶段的设置和应用。
一、阶段化的设置
通过下拉菜单【管理】—【阶段】来打开【阶段化】的设置对话框。对话框分三个设置栏标签:工程阶段、阶段过滤器、图形替换。

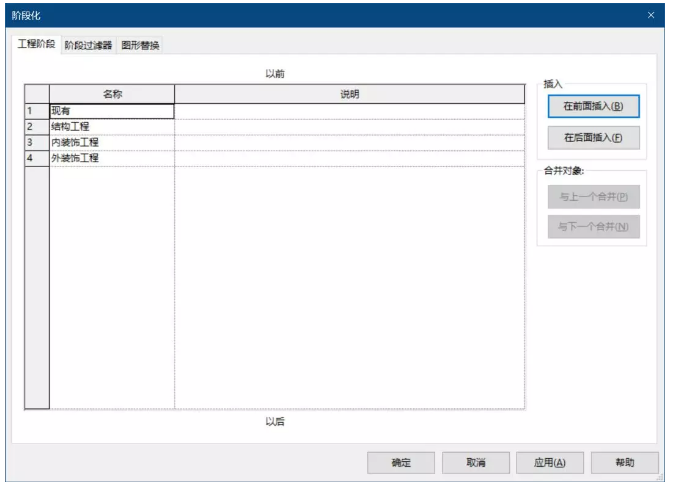

(1)工程阶段
用来规划阶段的结构,按照项目要求可对项目阶段进行定义。“名称”为阶段类别的名称,可通过右侧的"插入"及合并对象”功能进行内容定义。
(2)阶段过滤器
用来设置视图中各个阶段不同的显示状态,和我们的图面表达效果有直接联系,其显示状态分为"按类别”显示(按对象样式中得设置显示)“不显示"、"已替代"(按照第三栏:【图形替换】中得设置来替换样式)阶段过滤器的配置是可以根据自己的要求新建或者编辑的。
(3)图形替换
设置栏用来设置不同阶段对象的替换样式来替换其原有的对象样式(包括线型、填充图案等),配合图形过滤器设置中的"已替代"选项进行应用。
二、阶段化的应用
1.创建阶段

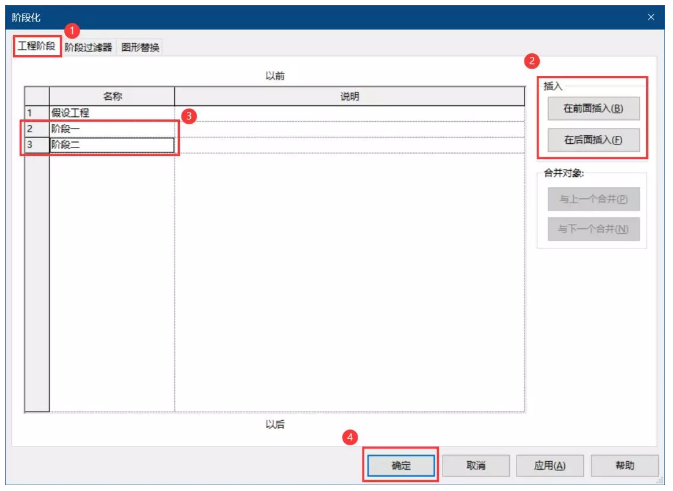

分析确定项目工作阶段,为每个工作阶段创建一个相应阶段;在管理选项卡中,选择“工程阶段”→“插入”,按工程特点创建对应阶段,如阶段1、阶段2,最后点击“确定”。
附:常见项目模型阶段的分类
(1)设计模型的阶段分类(按设计流程):
a)方案模型
b)设计变更修改
c)施工图模型。
(2)施工土建模型的阶段分类(按工程施工流程):
a)假设工程
b)结构体工程
c)外装饰工程
d)内装饰工程。
[注]:根据项目要求可以对单个子工程项目进行细分。
(3)按工程性质(改造工程):
a)现有的构造阶段
b)拆除构建阶段
c)改建构建阶段
(4)整合模型的阶段分类(按专业区分):
a)结构工程
b)建筑工程
c)机电工程
2.选择相应的浏览器架构

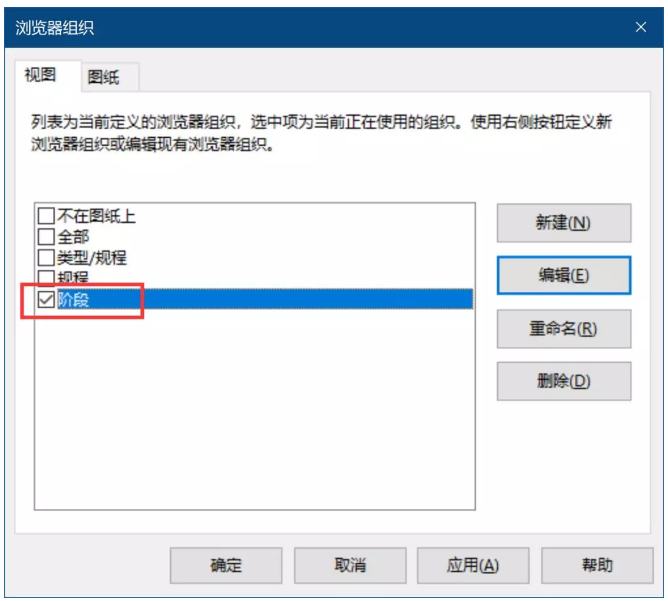

为了将项目浏览器中的视图排列的更有序和直观,可以把视图按阶段进行排列。在【视图】选项卡的【窗口】面板中单击【用户界面】下拉按钮,在弹出的列表中选择【浏览器组织】,打开【浏览器组织】对话框,勾选【阶段】选项便可。
3.为每个阶段的视图创建副本,命名成"视图+阶段"
对于视图,可以进行视图复制,在其命名中加入相应阶段,便于使用者
查找相应视图,例如标高1—阶段一,标高2—阶段二等。切记保证视图的阶段和所
命名的阶段一致,否则会导致模型阶段紊乱。
4.为图元指定“阶段”属性。

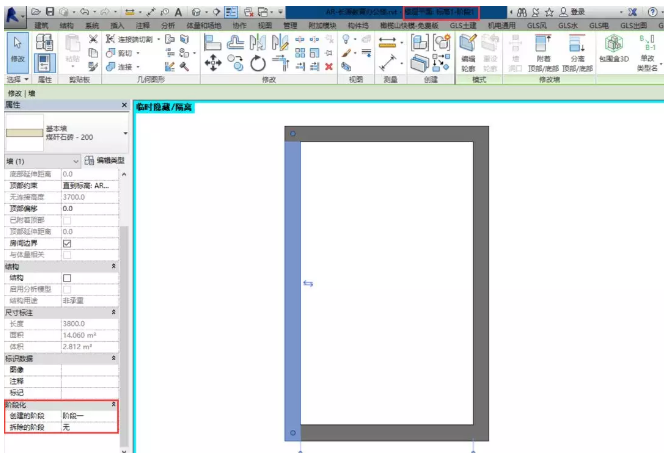

在选择图元时,可以从属性栏看到阶段化有这两项:【创建的阶段】和【拆除的阶段】。
(1)创建的阶段
该阶段主要用于标识新添加图元的阶段,一般默认为当前视图的阶段,可对其进行修改;
(2)拆除阶段
该阶段主要用于标识拆除图元的阶段,一般默认为"无"。当点图元选择拆除阶段时,拆除图元的阶段更新为当前视图的阶段。
例如,您在标高1-阶段1楼层平面中创建了墙,默认情况下,将墙指定给阶段1。如果需要,可以更改图元的“阶段”属性。

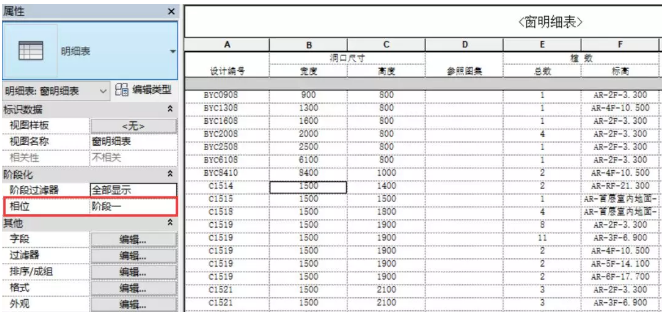

5.为项目创建阶段特定的明细表。
例如,可以创建一个“阶段1”窗明细表(其中列出所有要删除或拆除的门)和一个“阶段2”窗明细表(其中列出所有要购买并安装的新窗)。这样工程在各阶段部分的统计就不会有所缺漏。像这类的应用还很多,例如旧房改造,大型工厂扩建等等,明细表阶段化应用可以准确的得出相应构件在不同阶段的明细。
