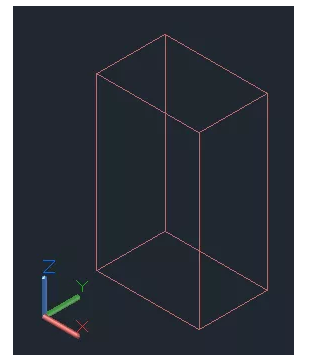

在Revit中，经常需要展示模型的三维效果，但如果直接将Revit模型三维视图导出DWG文件，打开DWG文件显示为三维图形，且为线框样式十分不美观，其实通过创建图纸解决这一问题。

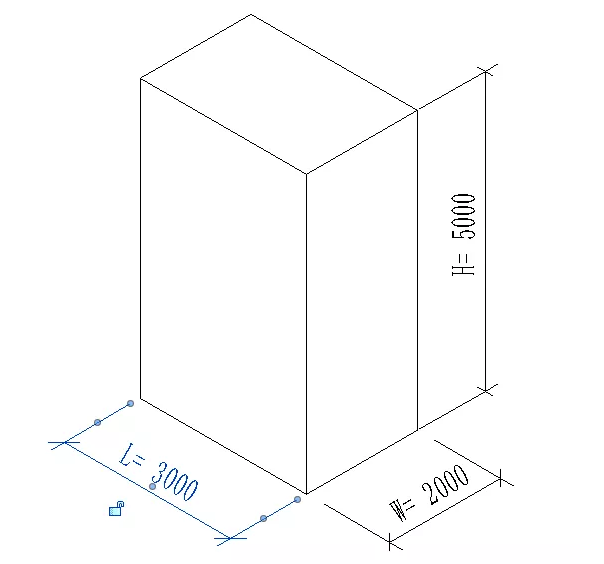

    01、使用“公制常规模型”为样板文件新建族文件，创建L=3000mm，W=2000，H=5000长方体，如图所示。

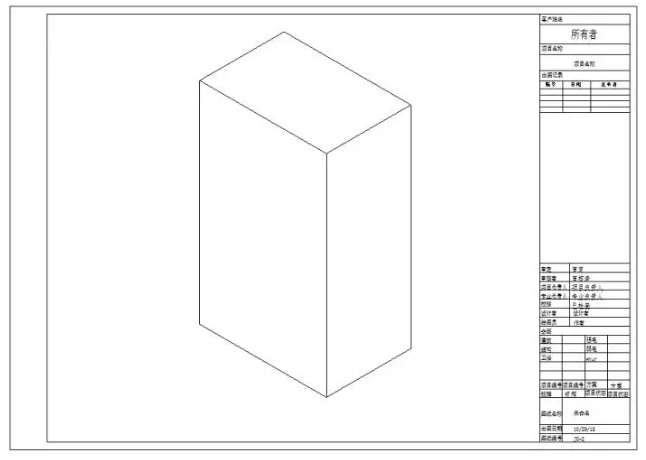

    02、点击“视图”选项卡“图纸组合”面板中“图纸”命令，新建A3图纸，并将长方体三维视图拖至图纸中，且三维视图设置为隐藏线模式，如图所示。

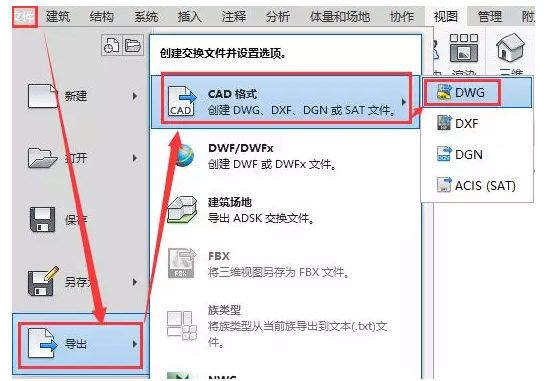

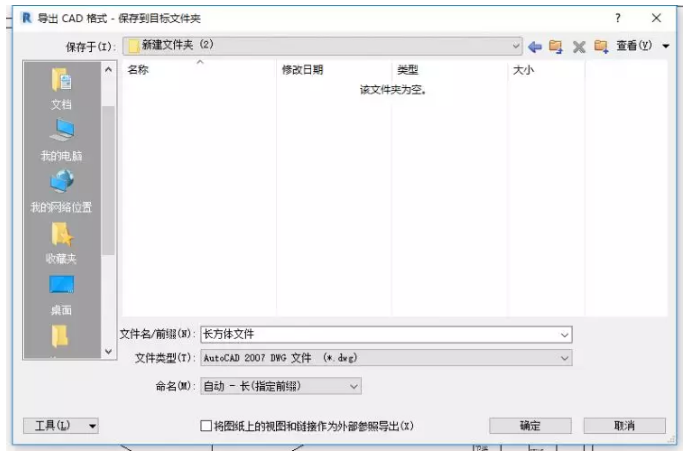

    03、将图纸视图导出DWG文件，如图所示。

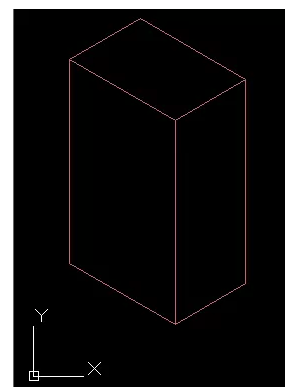

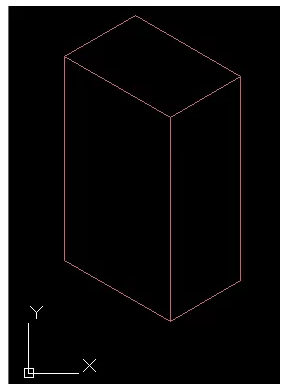

    04、打开DWG文件，查看导出DWG已经以隐藏线模式显示，如图所示。

    意义：通过学习上述文章，可以了解到，有些时候需要出轴测效果图，如果在三维图中直接导出，会显示为线框模式，但如果放置在图纸中，并将其视觉样式设置为隐藏线模式，这时导出图纸，会以隐藏线模式显示，用来出轴测图更为合适，合理运用。
