Revit技巧 | Revit管道颜色怎么改?Revit中管道系统颜色设置的重要性

发布于:2024-09-30 09:44:32
318人 分享

    五光十色、绚丽缤纷的大千世界里,色彩使宇宙万物充满情感显得生机勃勃。色彩作为一种最普遍的审美形式,存在于我们日常生活的各个方面。衣、食、住、行、用,人们几乎无所不包,无时不在地与色彩发生着密切的关系。

    我们观看模型方案第一进入眼帘的就是各种色彩,色彩搭配的好坏直接影响方案审核各环节、各视角的效果,甚至直接影响到项目的最终审核结果。那接下来就简单介绍如何设置管道系统颜色的方法:

    方法一、通过管道系统材质设置:

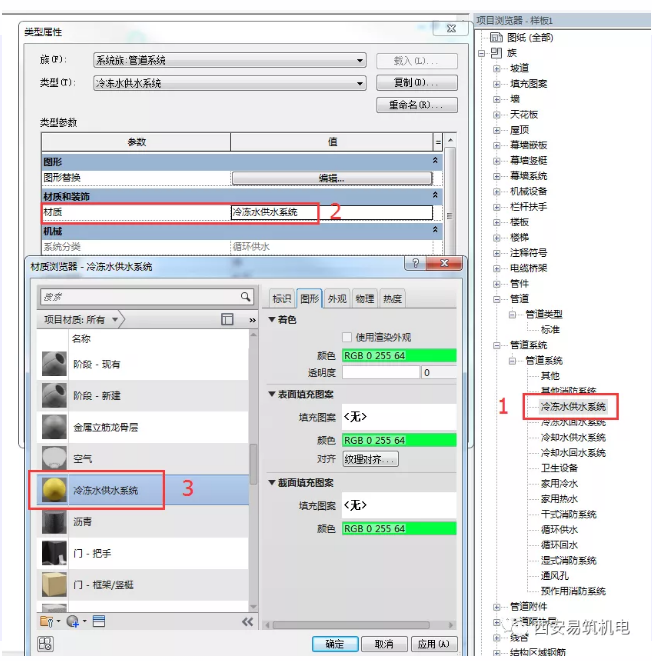

    ① 在项目浏览器里选择族文件。

    ② 选择需要设置颜色的管道系统,进入管道系统类型属性编辑器。

    ③ 点击材料与装饰里面的材质。

    ④ 在自带系统中复制一个类似材质更改名称和系统名称对应。

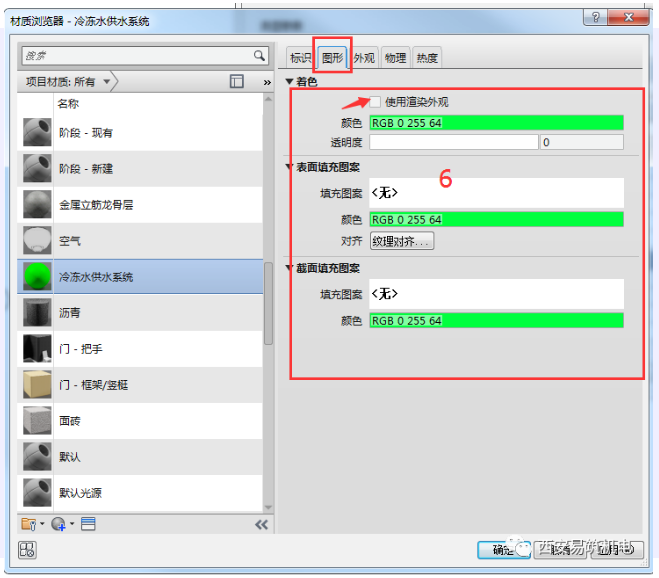

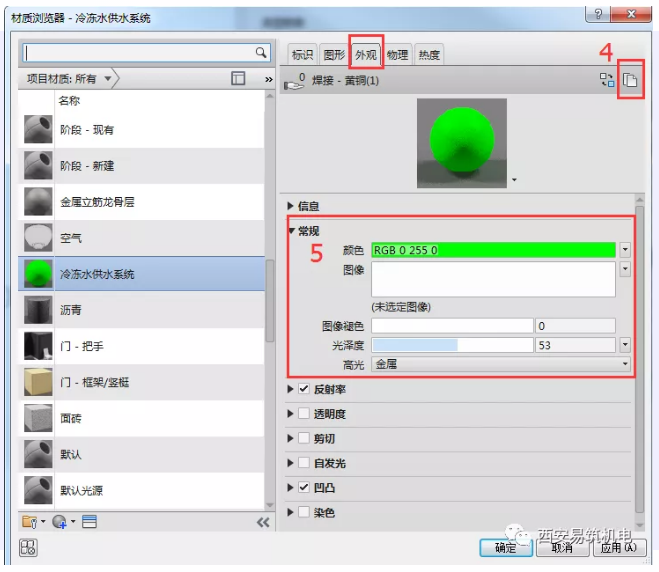

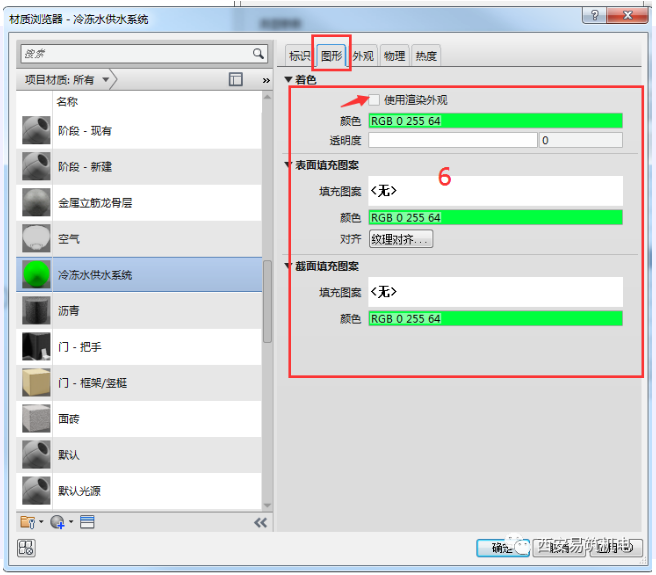

    ⑤ 点击选型栏里面的外观和材质,把两个地方的材质颜色修改成管道系统需要的色彩(复制的材质,在更改颜色前必须在外观里面先复制后在更改颜色)。

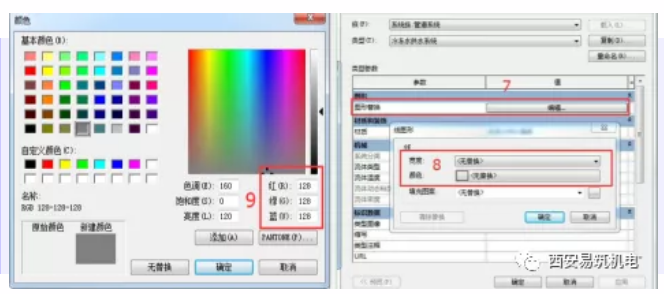

    ⑥ 管道线型和颜色调整,在管道系统类型属性编辑器里选择图形替换,把管道线型和颜色调成需要的色彩。





    方法二、通过过滤器设置颜色:

    ① 进去过滤器编辑器栏---点击过滤器---新建过滤器。

    ② 在弹出的过滤器里面点击新建---命名(名称名为需要编辑颜色的管道系统名称)。

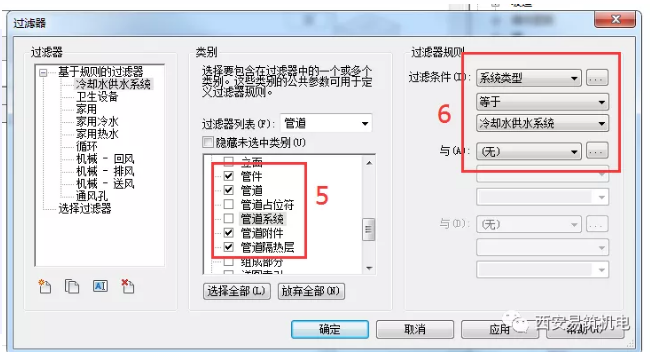

    ③ 选择过滤器管道列表里面的内容(管道过滤器一般选择管件、管道、管道附件、管道占位符、管道隔热层)。

    ④ 选择过滤器条件(系统类型)---选择管道系统。

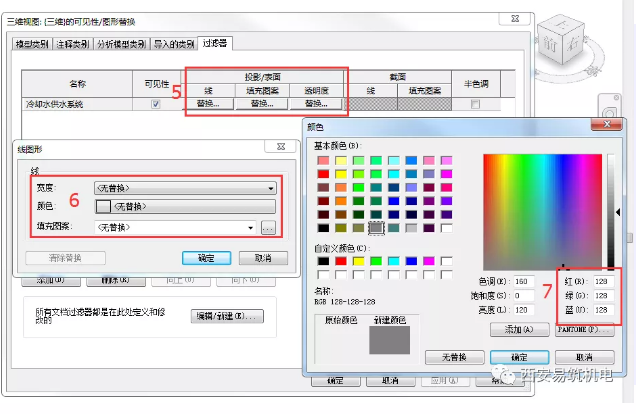

    ⑤ 添加编辑好的管道系统过滤器---编辑管道系统需要的线型和管道的颜色。




    在Revit机电管线各系统颜色设计搭配中,颜色搭配往往被忽略,其实各系统颜色搭配起着很重要的作用,经过本期文章的学习相信大家都了解到了颜色搭配的重要性。
