Revit技巧 | Revit楼层平面不显示怎么办?Revit中显示特定三维楼层技巧

发布于:2024-11-07 04:32:43
257人 分享

    特定三维楼层模型,我们一般利用剖面框拖拽箭头即可办到。但是这个方法是手动调整,不容易精确控制。下面小编来介绍个方法。

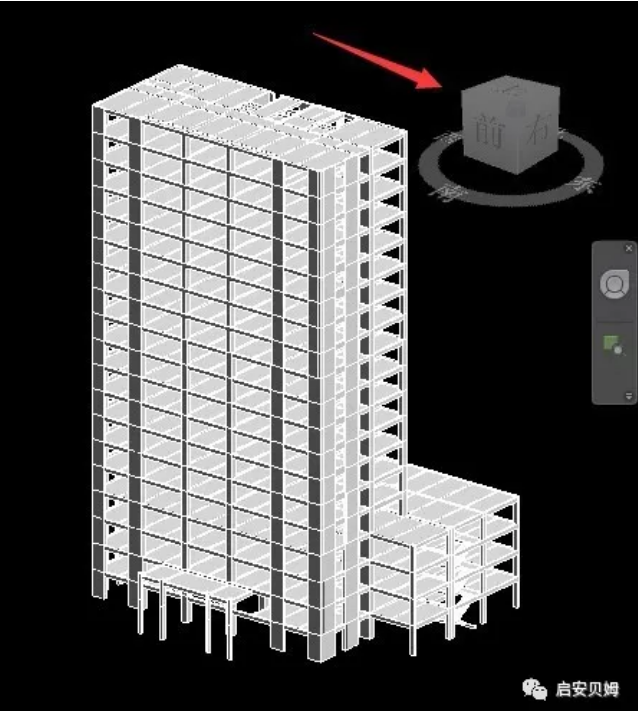

    首先,我们在ViewCube上单击右键

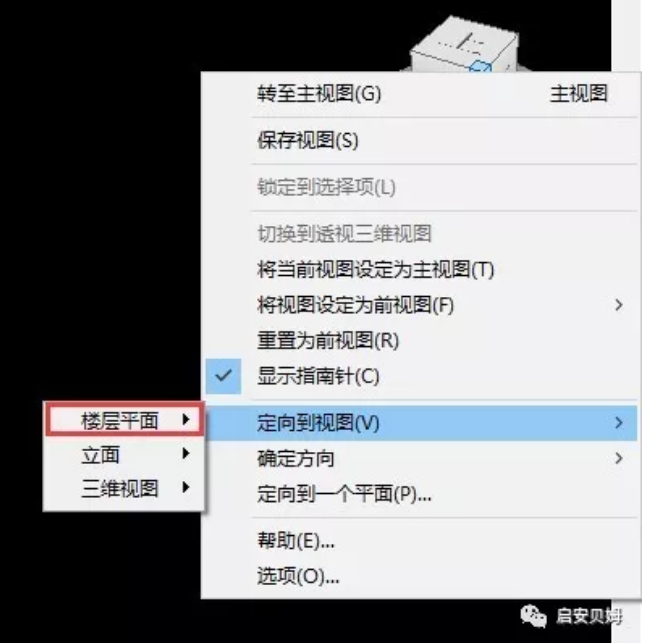

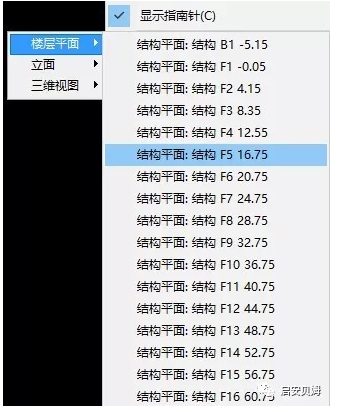

    然后,依次点击“定向到视图”—“楼层平面”—“结构平面:结构F5”

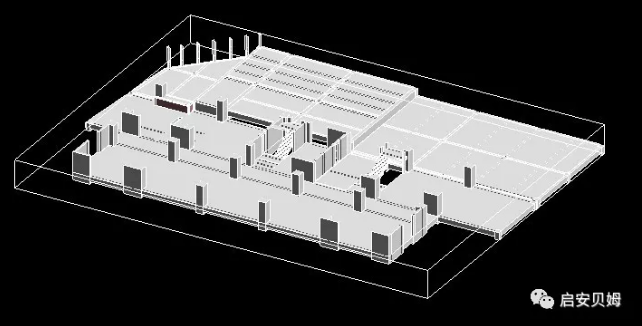

    这样五层三维模型即被分割出来。

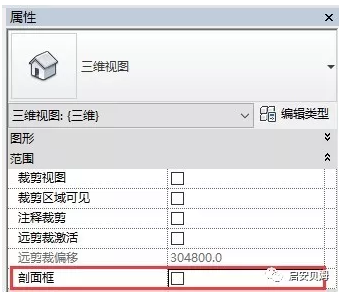

    若想恢复整体的三维图形,只需把“属性”框中的“剖面框”去勾。
