一、基于规则的过滤器

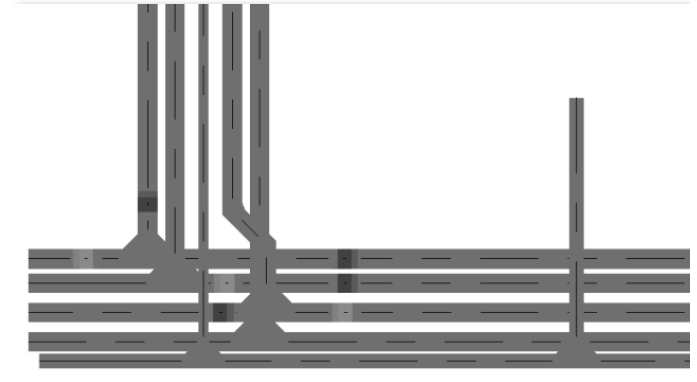

    例如桥架分系统配色，由于revit中是没有桥架系统的，所以需要通过过滤器区分桥架系统。在没有用过滤器添加颜色时所有的桥架都是一个颜色。

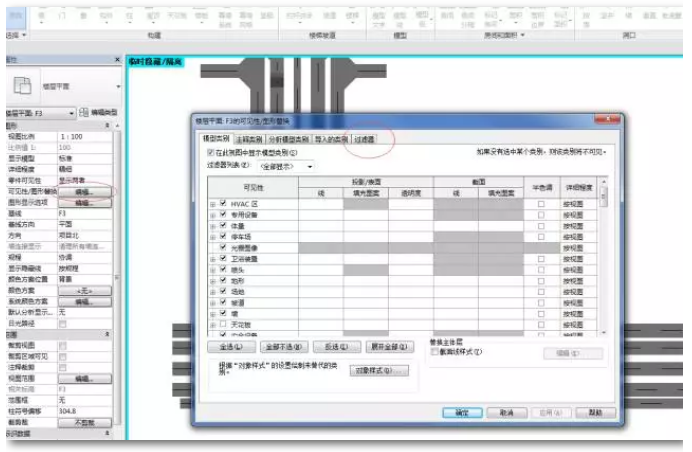

    首先点击属性面板里的可见性，就可以看见过滤器。

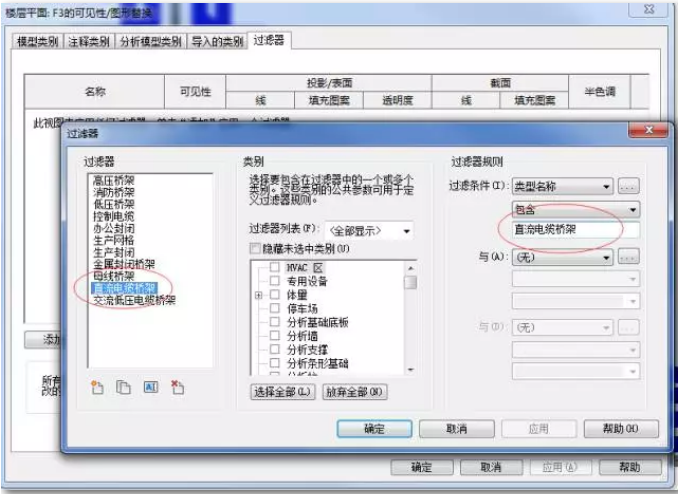

    点开过滤器选择添加，你要过滤的桥架颜色。以直流电缆桥架为例：

    第一个名称是创建的过滤器名称，第二个名称是这个过滤器能够过滤的桥架类型。设置好了后点确定即可：

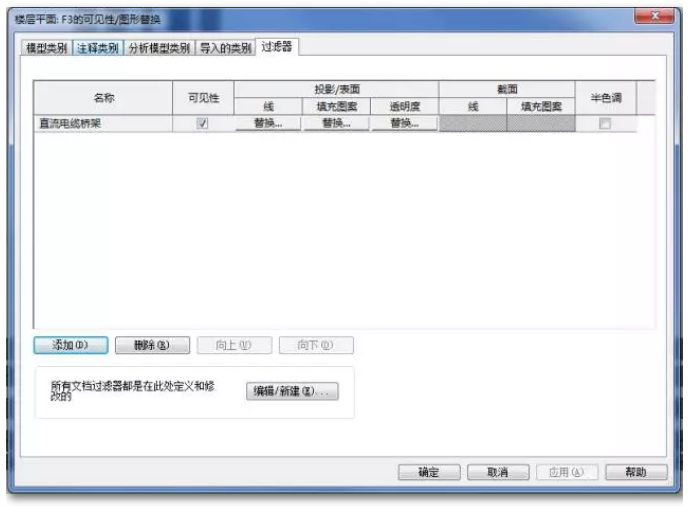

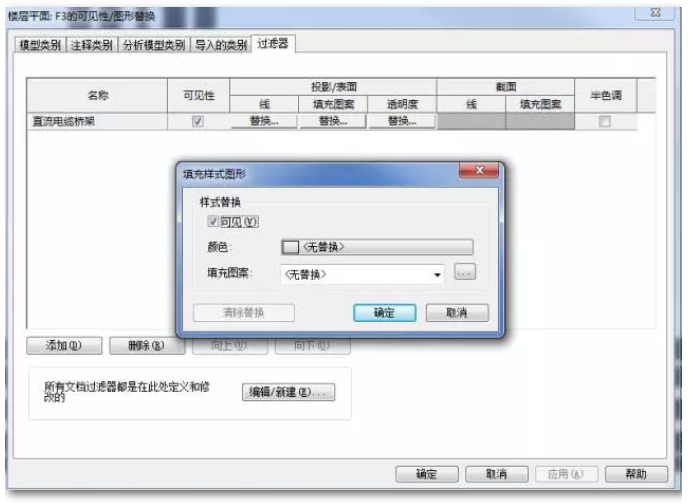

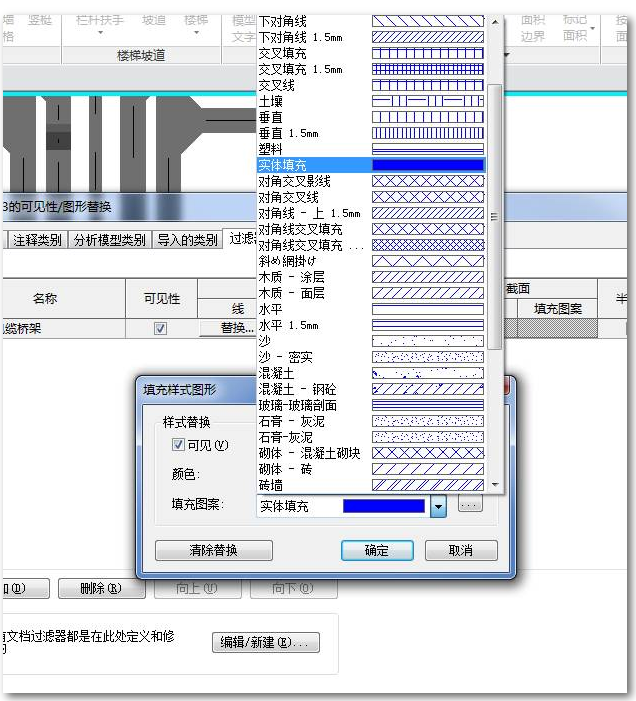

    之后你就可以看见你所创建的过滤器，然后选择填充图案下面的替换，里面会有两个选项，一个是颜色，另一个是填充图案；

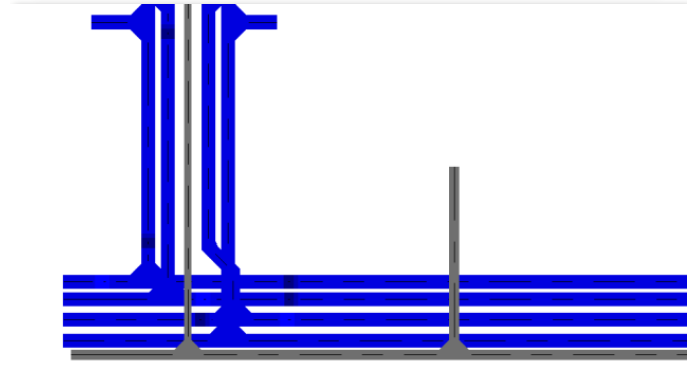

    颜色可根据自己设定，线性一定要选择实体填充，在revit中才可以显示，比如说蓝色；

    其他桥架颜色的设置与此相同。

    这种过滤器，根据特定的信息，例如：名称、说明等特定信息来制定，这种过滤器是经常用到的。例如，我们要区分不同的墙、不同楼层的墙、不同的管道系统等。

    二、选择过滤器

    选择过滤器没有特定的限制，是根据你选择的图元作为一个集合。

    例如一个很大的地块，地库分多个防火分区，用此方法可以把每个防火分区的构件过滤出来。

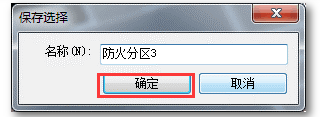

    首先把一个防火分区内的图元全部选中，注意“选择”面板下的“保存”，按防火分区命名并确定，如下图所示：

    点击属性面板里的可见性，就可以看见过滤器。点开过滤器选择添加，找到“防火分区3”添加到过滤器中。如下图所示：

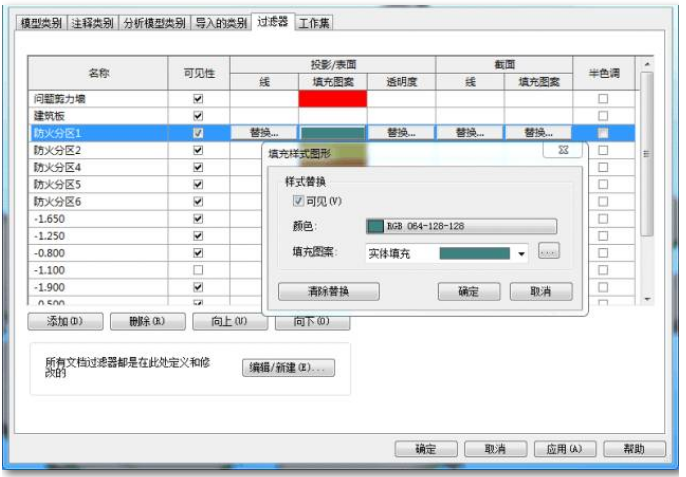

    然后点击过滤器的“填充图案”修改填充样式图形：

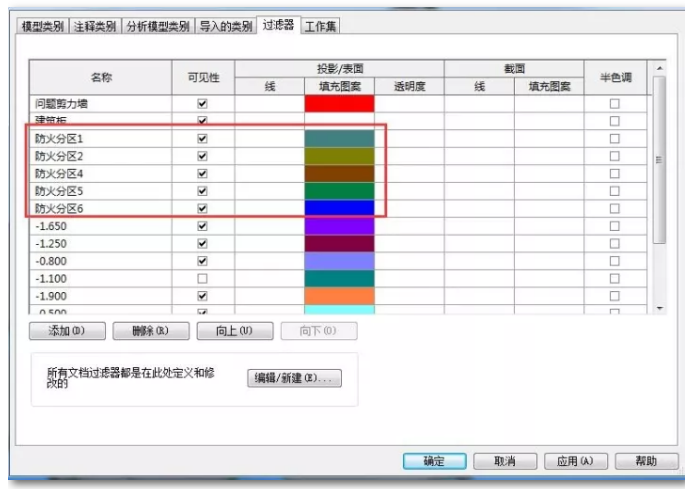

    其他防火分区区分方法和设置与此相同。所有过滤器添加完成之后点击确定；

    这时候项目已经按过滤器的颜色分区显示了，我们也可以用过滤器控制防火分区的显隐性。想要再次编辑、启用该选择集过滤器，可在管理选项卡下的选择面板找到对应选项：

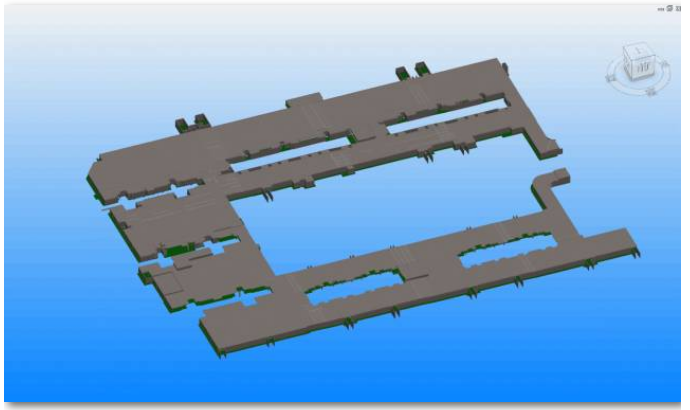

    没添加过滤器之前：

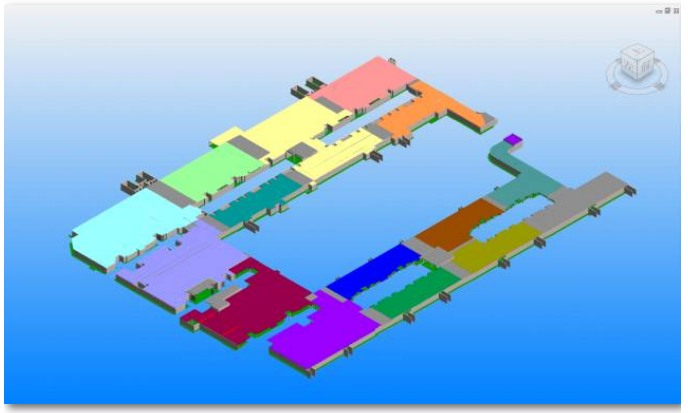

    添加过滤器之后：

    通过选择不同的图元，来制定过滤器，这种方式不经常使用，但是，如果你需要制作一个过滤器，包含多个图元，并且这些图元并没有特定的统一信息的时候，就可以使用。选择过滤器，来进行控制!

    三、阶段过滤器

    室内装修、项目改造在模型与施工结合的过程中会经常用到阶段性过滤器，在阶段性过滤器中可以设置不同的模型显示阶段，配合相位的使用以显示不同阶段的模型。
