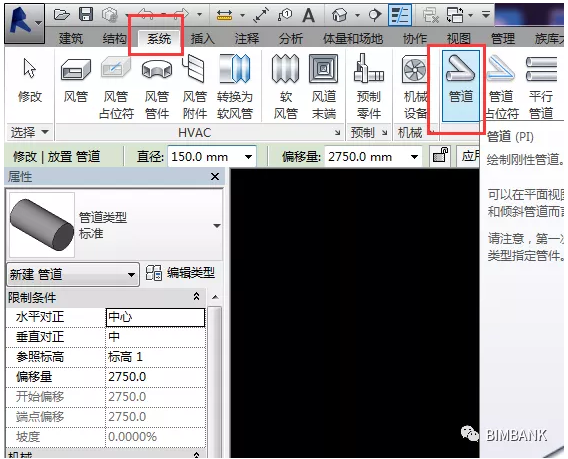

    1.首先打开机械样板。选择“系统”→“管道”（PI）

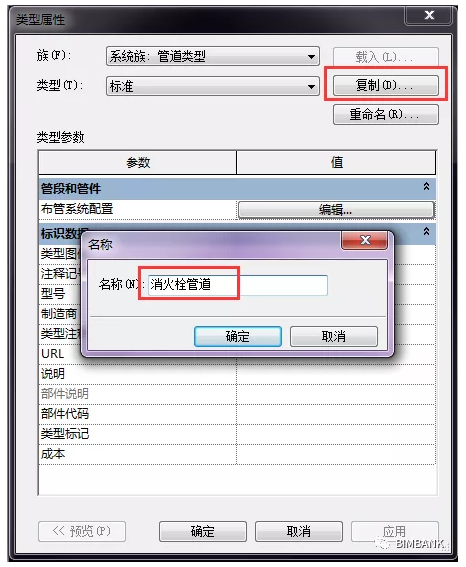

    2.设置管道类型，点击“复制”，输入名称。建立不同材质与连接件的管道类型。

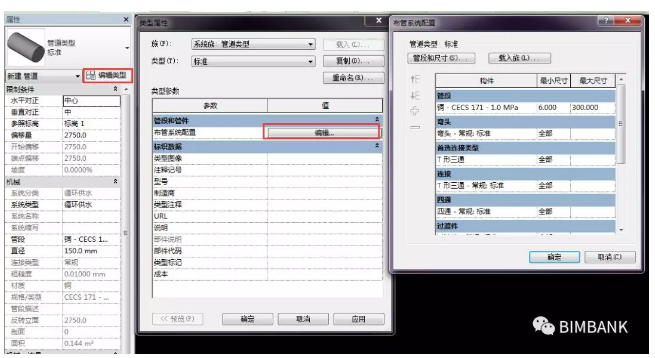

    3.点击“编辑类型”→“编辑”，就可以看到这个管道的具体参数设置了。

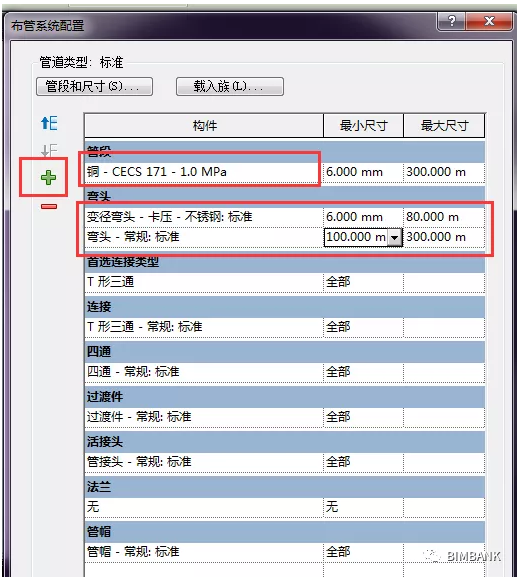

    “管段”可以选择管道不同的材质，“最小尺寸”“最大尺寸”，可以控制管道大小的范围

    “弯头”~“管帽”可以根据实际，载入不同类型的族，“最小尺寸”“最大尺寸”可以控制管件的适用范围，配合“+”使用，可以达到不同管径使用不同管件的效果，最后使之与实际施工连接方式相同。

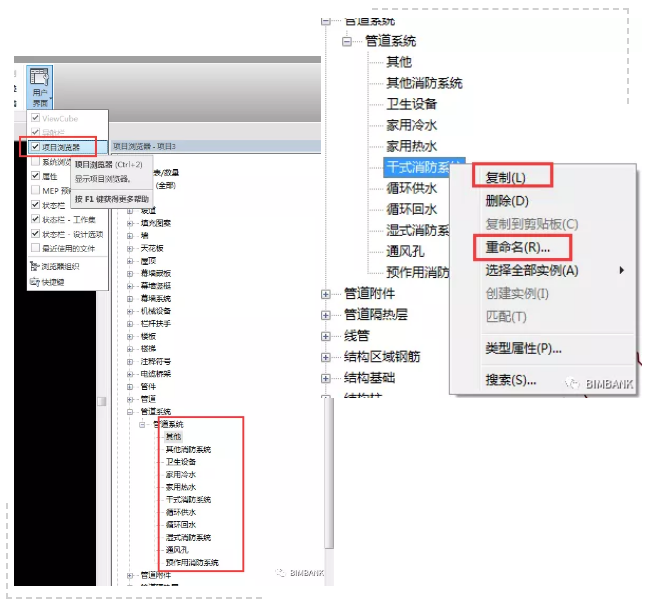

    4.为管道添加系统类型。打开“项目浏览器”→“水管系统”，系统提供了11种默认的系统类型，根据项目需要，复制对应类型的水系统。比如：自喷系统，消火栓系统，生活给水系统，空调冷水系统，生活污水系统等等。

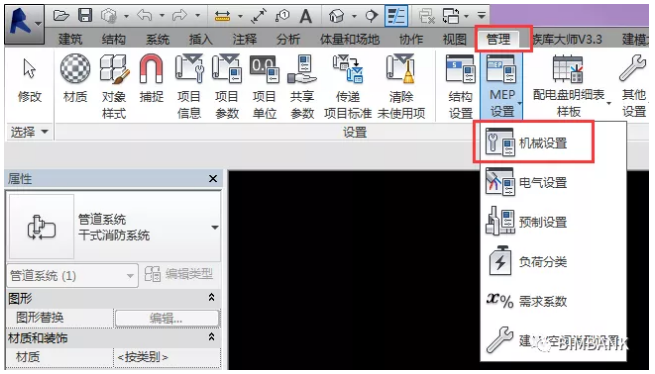

    5.管道设置。点击“管理”→“MEP设置”→“机械设置”

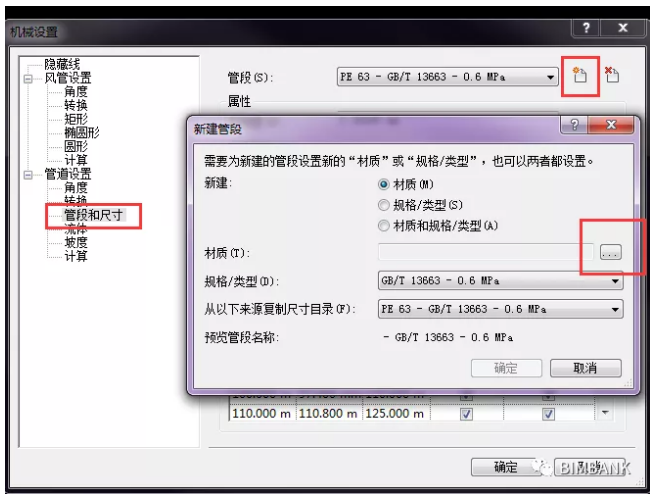

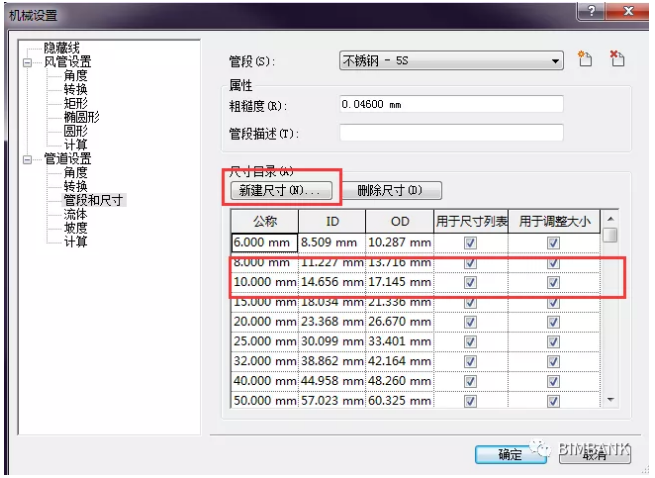

    这里可以添加不同管道的材质、规格与类型。点击“新建”

    这里可以设置管道的公称直径，内径，外径。

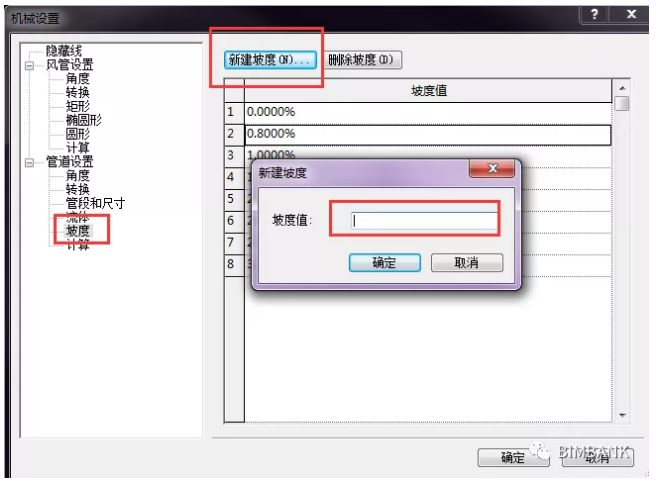

    这里可以添加系统默认中没有的坡度值。

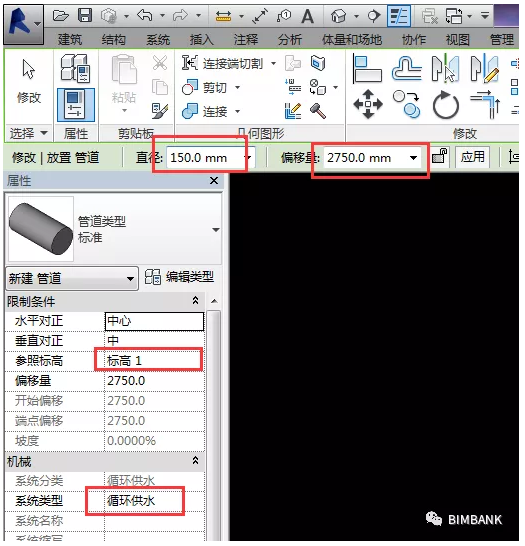

    6.接下来我们就可以绘制管道了。点击“管道”（PI），选择“参照标高”、“管径”与“偏移量（中心标高）”“系统类型”

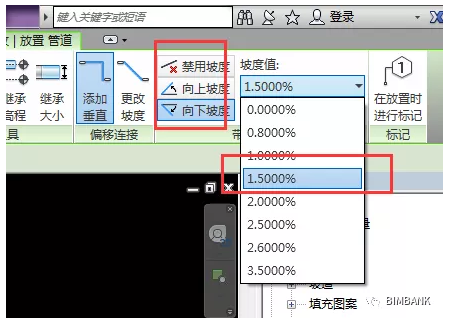

    7.为管道添加坡度，点击“向上坡度”或“向下坡度”，选择坡度值，然后再绘制管道，就可以为管道添加好坡度。

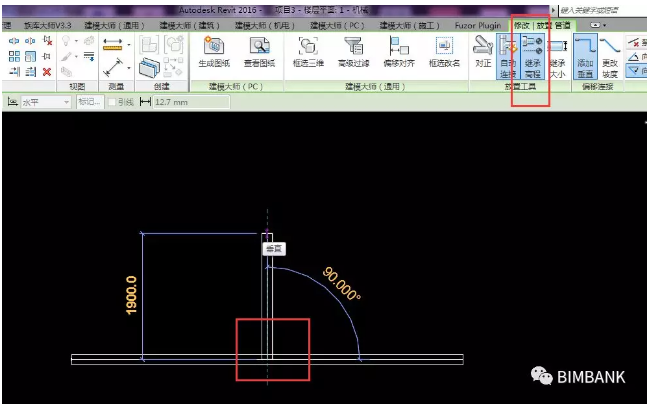

    带坡度的管道不好连接，这时可以用到“继承高程”命令，这样即使不知道高度管道间也可以连接了。

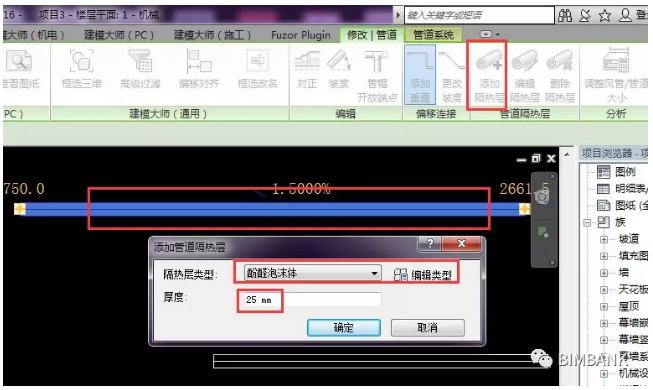

    8.添加保温层。实际施工中，部分系统的管道需要添加保温、隔热层。点击绘制好的管道（可按TAB键选择连接着的管道）→“添加隔热层”→“选择隔热层类型”→“厚度”

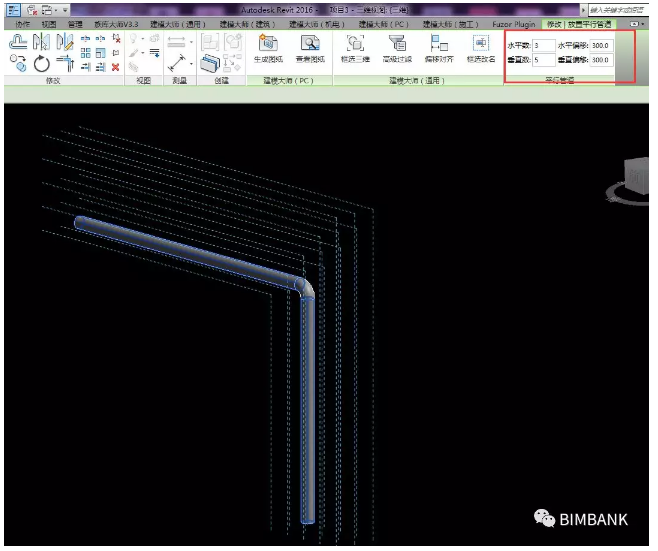

    9.绘制平行管道，此功能可以批量绘制平行的管道。点击“系统”→“平行管道”，输入“水平数”“水平偏移”；“垂直数”“垂直偏移”（垂直偏移最好在三维视图中操作）。
