如何在Revit中创建分段剖面视图，使操作更简便。

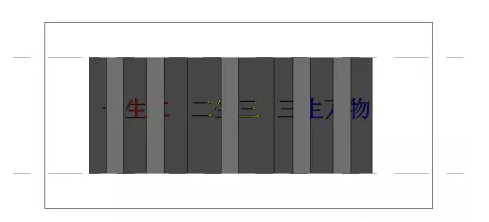

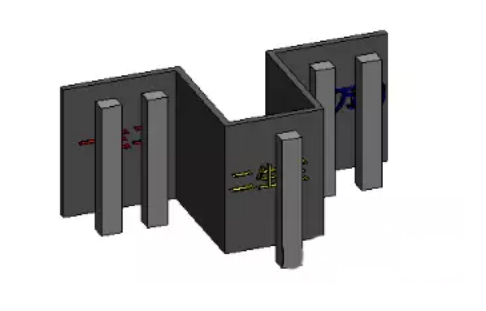

    下图所示的模型中，创建了一个典型剖面，以及其生成的剖面视图

    但可惜，柱子挡住了墙上的文字。

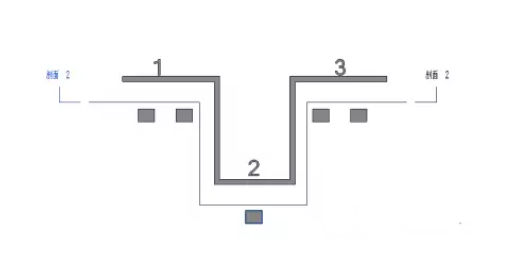

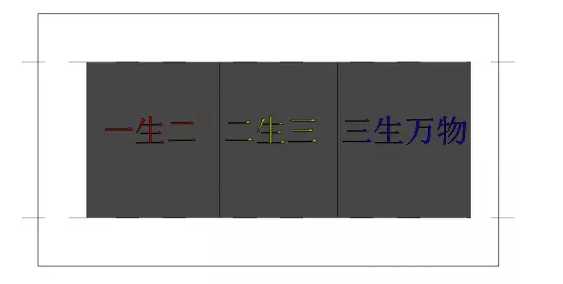

    在这时我们可以运行拆分线段这个工具，达到下图所示效果：

    详细步骤如下：

    1.选中剖面2，进入修改选项卡，选中拆分线段.

    2.将剖面线修改成分段形式，使用各个剖面段上的操控夹点对剖面段进行调整，生成的剖面将随之调整

    使用“拆分线段”的意义：

    使用该工具，可以将剖面线分割成与视图方向垂直的多个分段，以剖切模型中不同位置，而不必创建多个剖面，在某些情况下使用非常方便。
