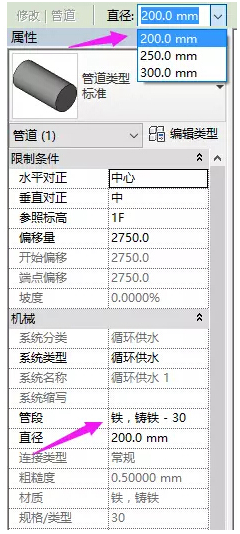

比如说我们想绘制一根直径50的管道，这时候却发现管道直径选项卡中并没有50mm这个选项。一般在这时候有两种情况会导致此原因。

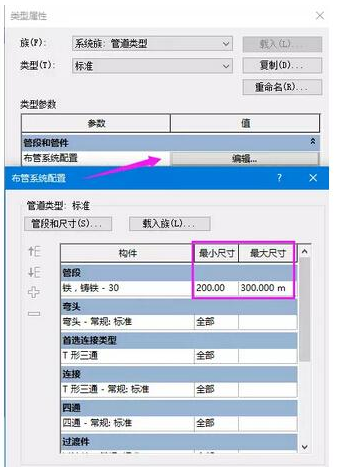

    一、此铁，铸铁–30中含有50管段，但系统布管配置中管道区间内为选择所需管段。应点击编辑类型进行查看：(如含有，则进行调整，如不包含，则需要新建)

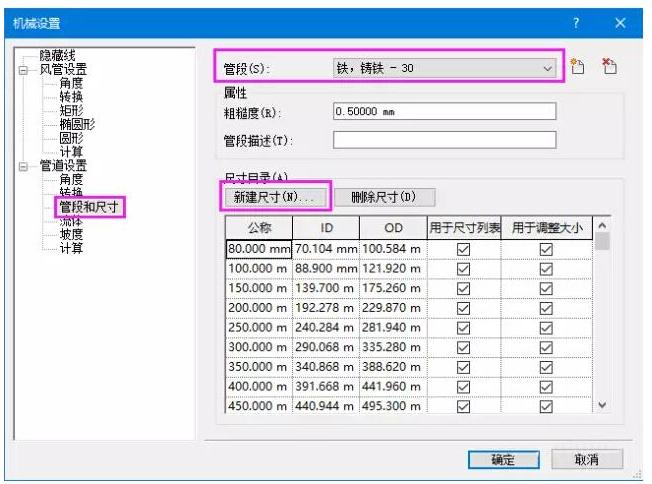

    二、新建方法点击上图中管段和尺寸按钮进入机械设置并肩选项卡调整到管段和尺寸之后将管段调整为铁，铸铁–30;最后点击新建尺寸如下图所示：

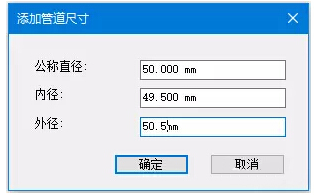

    进行新建

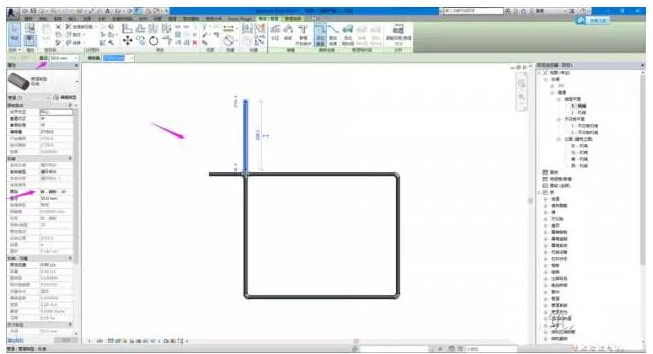

    完成之后再次进行绘制，会发现，铁，铸铁-30的管道中已经包含50的管道，可以进行绘制。
