Revit：内建体量

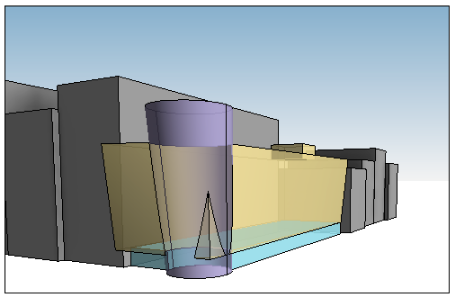

    单击“体量和场地”选项卡-“概念体量”面板（内建体量）。

    输入内建体量族的名称，然后单击“确定”。应用程序窗口显示概念设计环境。

    使用“绘制”面板上的工具创建所需的形状。

    完成后，单击“完成体量”。

    创建体量族在族编辑器中创建体量族后，可以将族载入到项目中，并将体量族的实例放置在项目中。

    单击“文件”选项卡新建概念体量。

    在“新建概念体量”对话框中，选择“体量.rft”，然后单击“打开”。

    该文件位于以下文件夹中：

    %ALLUSERSPROFILE%AutodeskRVT2018FamilyTemplates<语言和区域设置>ConceptualMass

    概念设计环境将打开。使用“形状”工具和其他工具创建体量。

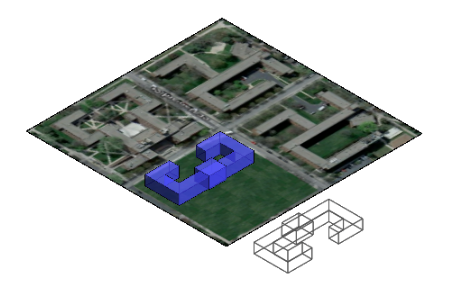

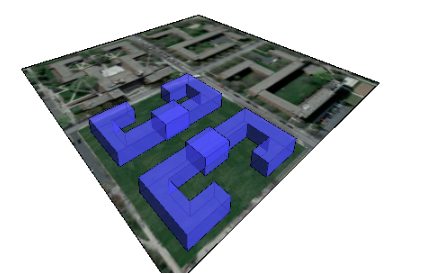

    将体量实例放置在项目中在族编辑器中创建体量族之后，将族载入到项目中，然后将一个或多个体量族实例放置在项目中。

    单击“插入”选项卡“从库中载入”面板（载入族）。

    定位到体量族文件，然后单击“打开”。

    单击“体量和场地”选项卡“概念体量”面板（放置体量）。

    在类型选择器中，选择所需的体量类型。

    在绘图区域中单击以放置体量实例。

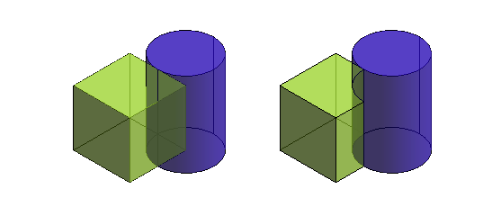

    在项目中连接体量实例可以在一个项目中包含多个体量实例。为了消除重叠，请使用“连接几何图形”工具将一个体量实例连接到其他体量实例。

    因此，这些体量实例的总体积值和总楼层面积值会相应进行调整。
