Revit是一款通用的建筑信息建模（BIM）软件，它可以帮助建筑师和工程师们进行建筑设计和施工过程中的各种任务。在Revit中绘制钢架是一个常见的需求，下面将介绍如何在Revit中绘制钢架。

步骤一：创建新的钢架类型

首先，打开Revit软件并选择要在其中绘制钢架的项目。然后，从工具栏中选择“构件”选项卡，点击“结构”下拉菜单，并选择“钢”选项。在弹出的菜单中点击“钢架”。

接下来，打开“家族和类型”对话框，点击“新建”按钮创建新的钢架类型。在弹出的对话框中，选择适当的参数，例如钢材的类型、尺寸和连接方式等。点击“确定”按钮保存新的钢架类型。

步骤二：绘制钢架线框

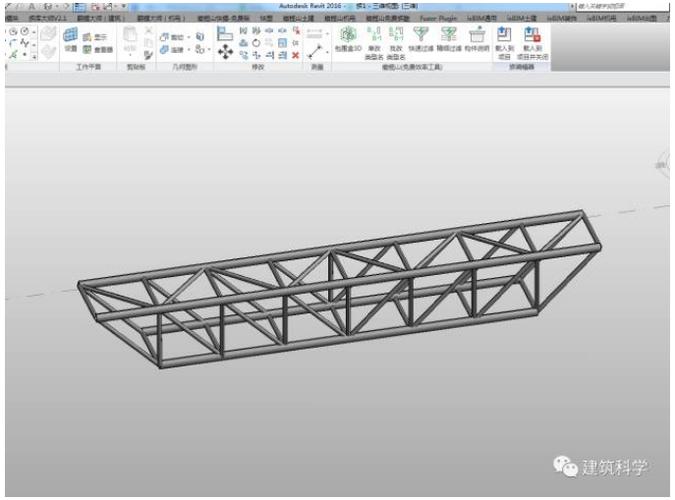

在Revit软件中，使用“钢架”工具可以在平面视图中绘制钢架线框。选择“构件”选项卡中的“结构”下拉菜单，并点击“钢架”选项。在弹出的菜单中选择刚刚创建的钢架类型。

接下来，在平面视图中单击鼠标左键来绘制钢架的直线段。可以使用“斜线”工具来绘制倾斜的线段，或使用“角度”工具来绘制具有特定角度的线段。通过单击鼠标右键可以结束绘制。

步骤三：编辑钢架线框

在绘制钢架线框后，可以对其进行编辑和调整。选择“编辑”选项卡中的“编辑钢架”工具，然后选择要编辑的钢架线段。通过拖动线段的端点或中点，可以调整其长度和位置。

此外，还可以使用“剪切”工具来剪切钢架线段，或使用“延伸”工具来延伸钢架线段。这些编辑工具可以帮助您在Revit中精确地创建所需的钢架形状。

步骤四：添加连接和详细信息

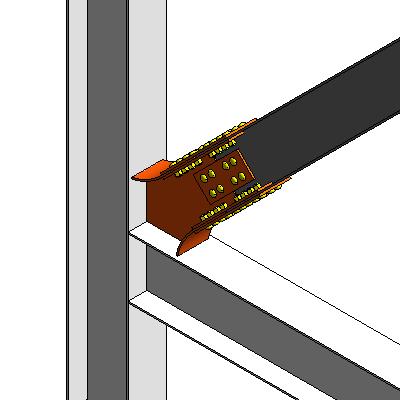

一旦绘制完成钢架线框，还可以进一步添加连接和详细信息。选择“构件”选项卡中的“结构”下拉菜单，并点击“连接”选项。在弹出的菜单中选择适当的连接类型，并将其添加到钢架线框的节点上。

此外，您还可以使用Revit的其他工具和功能来添加钢架的详细信息，例如标注、尺寸、材质和构造图纸等。通过使用这些功能，您可以创建出具有丰富细节的精确钢架模型。

绘制钢架是Revit中的一项基本任务，通过上述步骤，您可以在Revit中轻松地绘制钢架，并根据需要进行编辑和调整。Revit提供了各种功能和工具，使您能够创建精确的钢架模型，并从中生成施工图纸和其他必要的设计文档。
