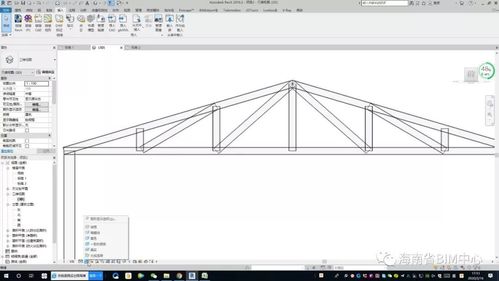

Revit是一种功能强大的建筑信息建模（BIM）软件，它可以帮助建筑师和工程师设计和绘制各种建筑结构。在Revit中绘制钢屋架可以提供准确和高效的设计和施工过程。下面将介绍如何使用Revit绘制钢屋架的步骤和技巧。第一步是创建项目和设置工作环境。打开Revit软件并创建一个新项目。根据项目的要求设置单位和尺度。选择“结构”工作环境，以便在绘制钢屋架时可以使用相关工具和选项。接下来，我们需要创建一个新的结构模型以容纳钢屋架。在“项目浏览器”中选择“结构”标签，右键点击“楼层”并选择“新建楼层”。根据设计需求指定楼层的名称和高度。现在，我们可以开始绘制钢屋架。选择“梁”工具，并在平面视图中绘制钢梁的位置和尺寸。使用“线”工具来绘制钢梁的轮廓，然后选择“梁”工具并选择绘制的线来创建梁的几何形状。可以根据需要调整梁的长度和高度。在绘制完梁后，我们可以开始绘制钢柱。选择“柱”工具，并在平面视图中绘制钢柱的位置和尺寸。使用“矩形”工具来绘制钢柱的轮廓，然后选择“柱”工具并选择绘制的矩形来创建柱的几何形状。可以根据需要调整柱的高度和宽度。在绘制钢屋架的过程中，可以使用Revit的“连接”功能来连接梁和柱。选择“连接”工具，并选择要连接的梁和柱，然后按照提示进行连接操作。这样可以确保钢屋架的结构完整和稳定。完成钢屋架的绘制后，可以使用Revit的渲染工具来提高呈现效果。选择“渲染”工具，并根据需要选择合适的材质和颜色来渲染钢屋架。这将使设计更加逼真和生动。最后，为了进一步优化设计，可以使用Revit的“分析”工具来进行结构分析。选择“分析”工具，并根据需要选择相应的分析类型。这将帮助我们评估钢屋架的强度、变形和稳定性，并在需要时进行调整和优化。通过以上步骤，我们可以在Revit中轻松地绘制钢屋架。Revit提供了强大的建模和分析工具，使得设计师和工程师可以更加准确和高效地完成钢屋架的设计和施工过程。同时，Revit的渲染工具还可以提供更好的可视化效果，使设计更具吸引力和说服力。无论是小型建筑项目还是大型工业建筑，Revit都是一个值得信赖的工具。
