近来看到一则消息，是“云南省住房和城乡建设厅将开展勘察BIM智能辅助审图工作的通知”，是关于地质BIM模型创建的，身为一名从事市政基础设施方向的BIM工作者，看到这消息，还是很激动的，证明了工作要有提前量，做好可预见事物的先前工作是正确的。

地质模型很早之前就有相关的软件能够建立模型，比如理正，在Autodesk平台中，在dynamo并不是很好用的时候，基本上是通过 AutoCAD Civil 3D创建，其中有一个插件Geotechnical Module能够很好的创建地质模型，当然B C平台也有相应的功能模块。

好丑dynamo是讲dynamo for Revit的，那也就来讲讲在Revit中如何运用dynamo来创建地质模型。

一些相关图片：

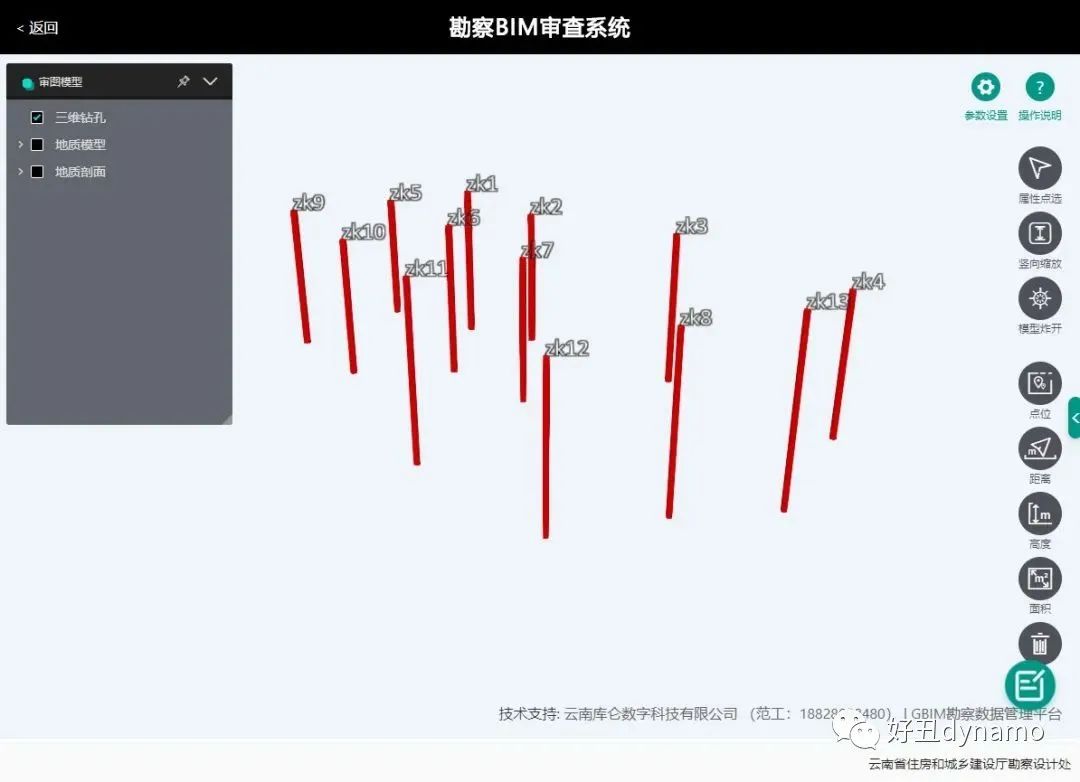

三维钻孔展示

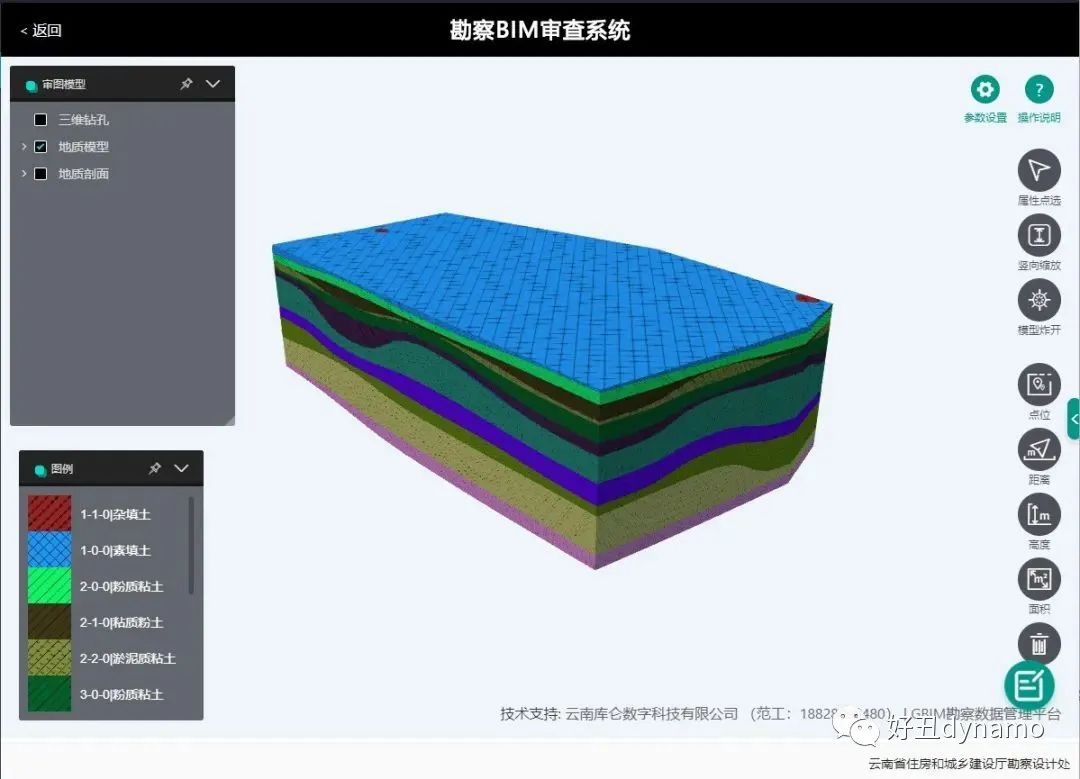

三维地质模型

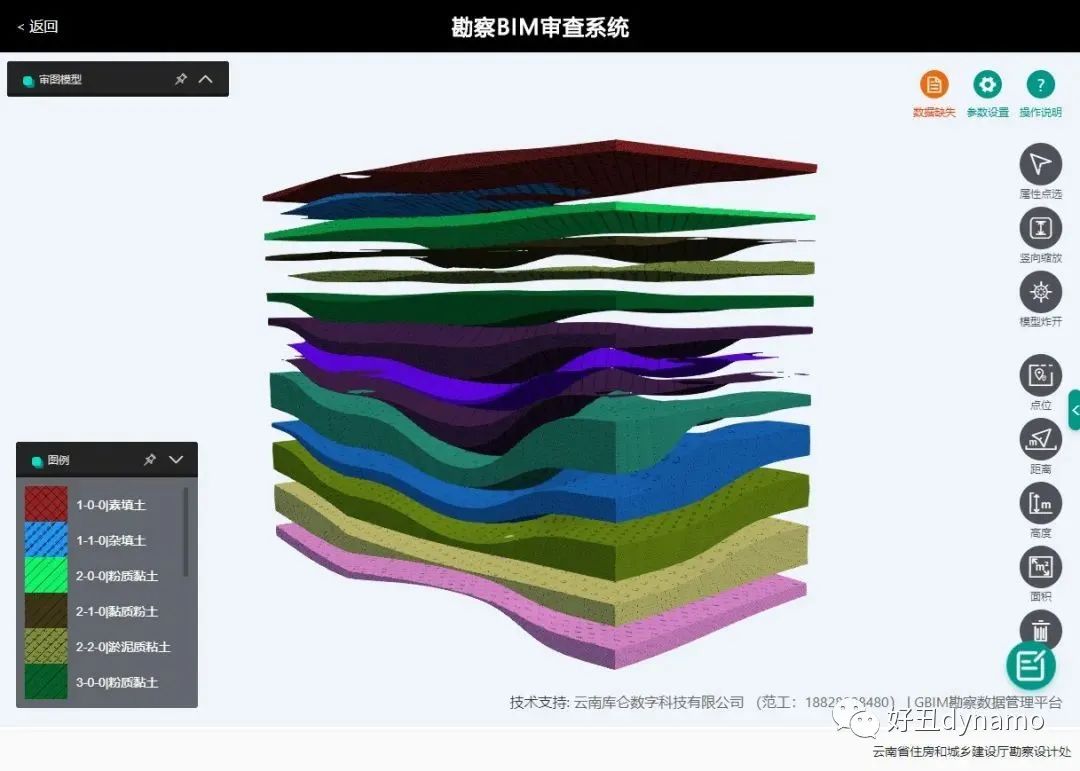

三维地质模型爆炸图

还有一些基于这审查平台的分析图片，因为我们讲不到，就不放上来了，有兴趣的可以去搜索看看。

地质BIM模型创建方法

1. 地勘数据准备

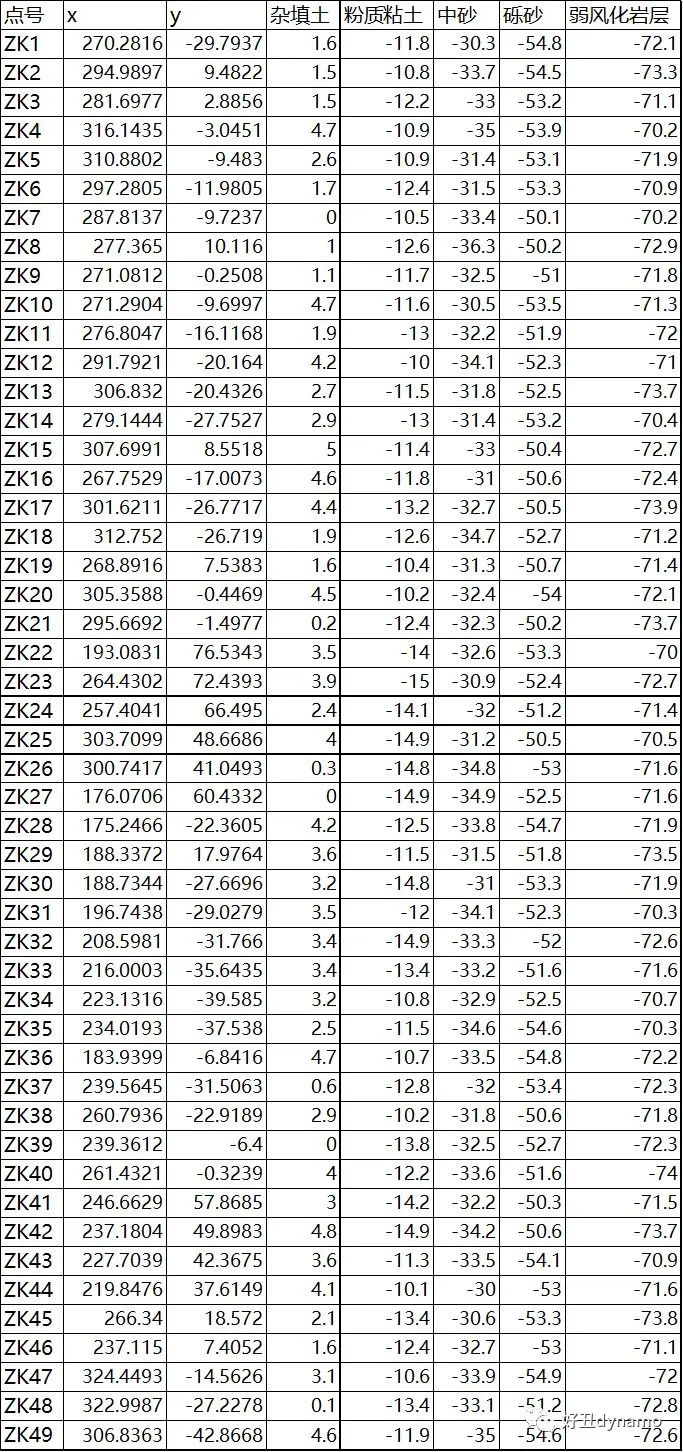

因为案例是很早之前做的研究，原始的地勘数据找不到了，有一份完全整理好的，XY的坐标数据是变换过的，不影响数据的正确性。

2. Revit设置

项目单位设置为“米”，dynamo依旧是2.0.2版，Revit是2018版。

3. dynamo数据整理

基本思路是分层创建，如数据表中的 杂填土 粉质黏土 中砂 砂砾 弱风化岩层 共分5层，从最上一层到最下一层形成solid，再通过各中间层，形成surface，最后进行split，完成每两层之间的solid，最后导入Revit。

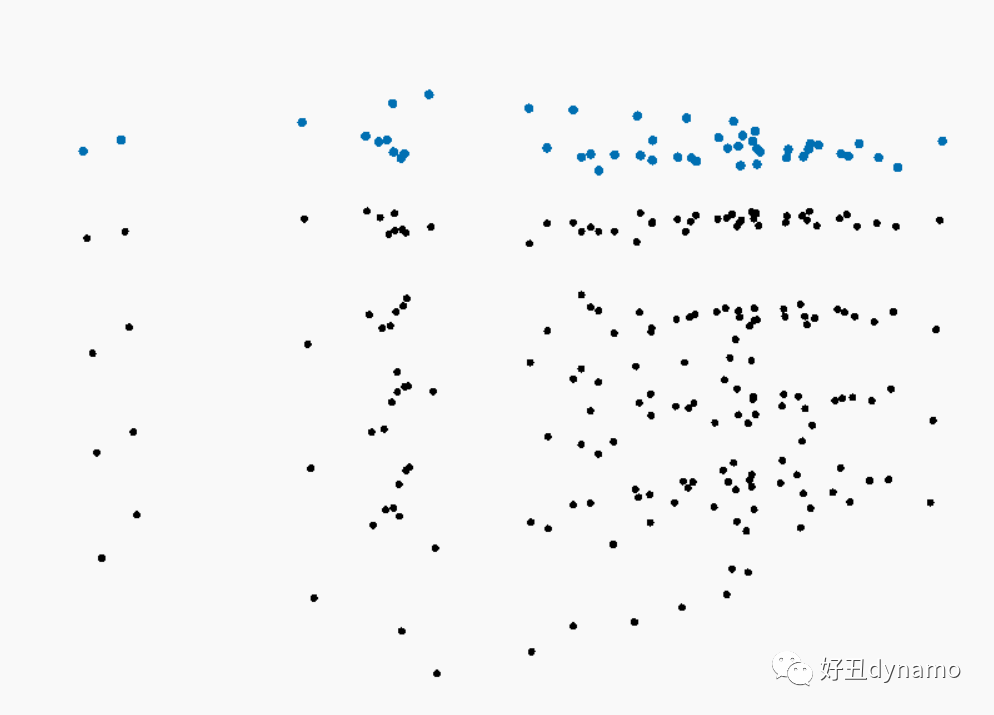

分层的地质数据坐标点

这一步其实是用不上的，图片就便于理解钻孔点位吧。

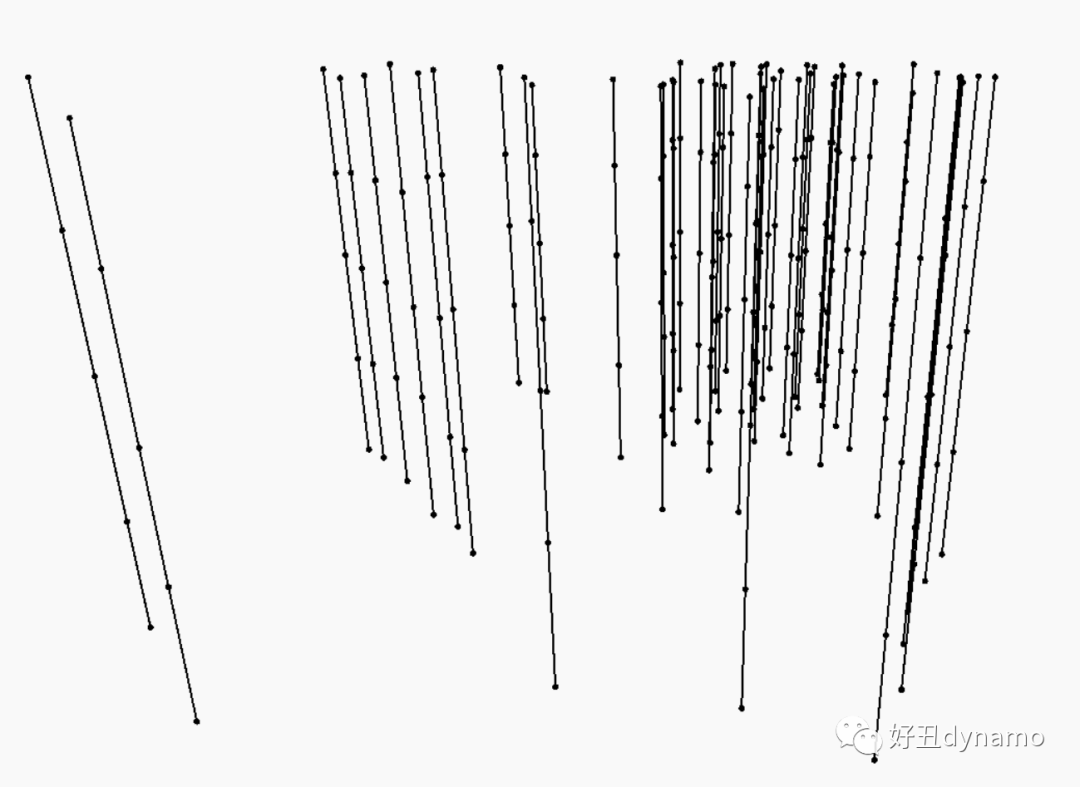

钻孔点位

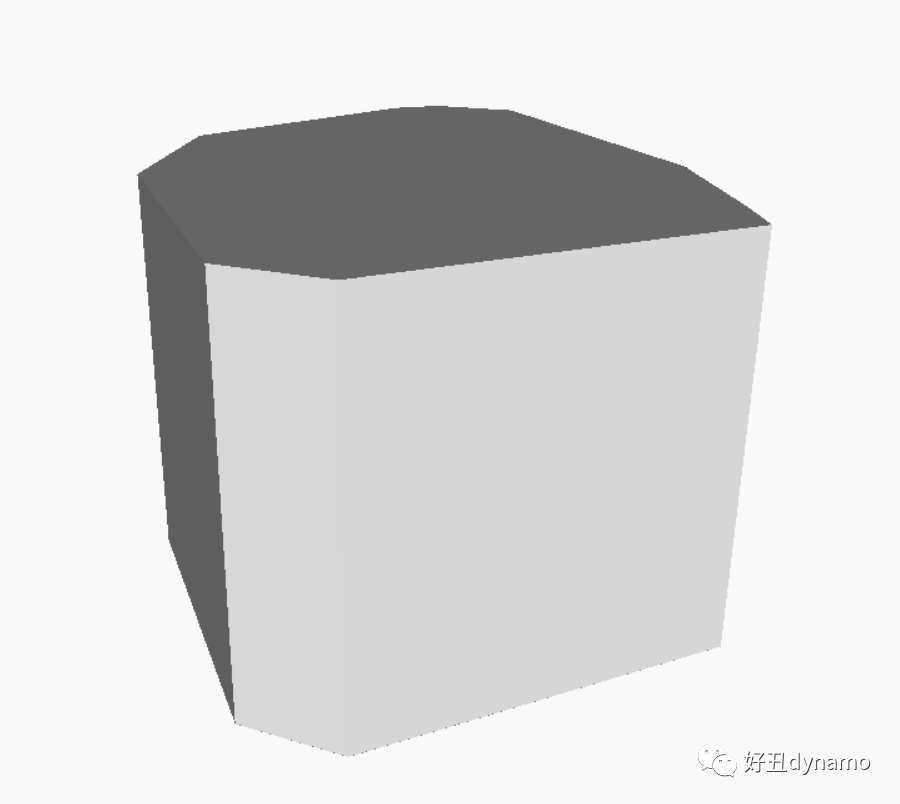

4. 生成整体的solid

这一步是相对关键也相对简单的一步，生成solid，为后面的split做准备。

5.split这个solid

生成各中间层的surface。

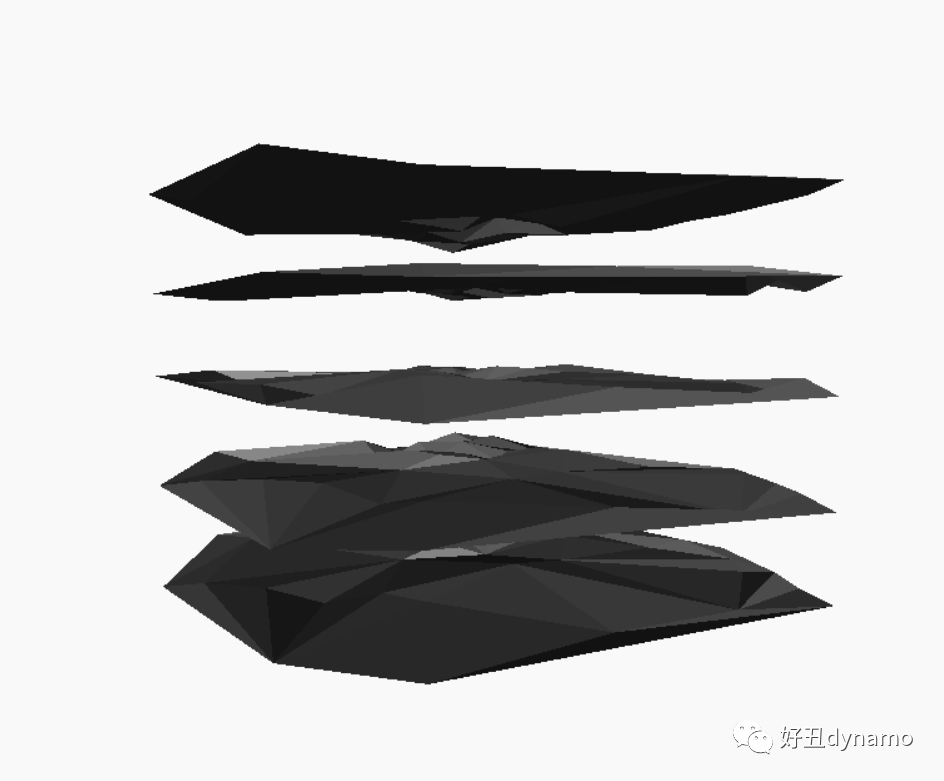

中间层surface

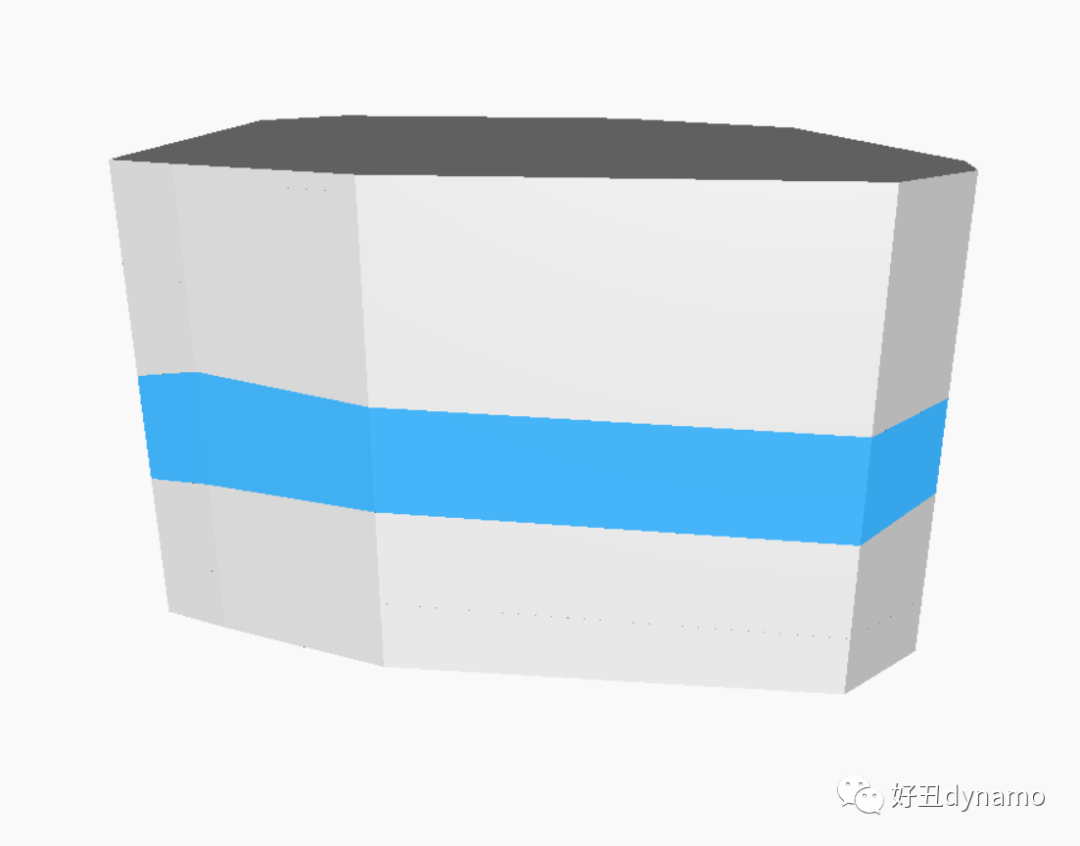

砂砾层实体

6. 导入revit

这一步比较简单，就不赘述了。

成果

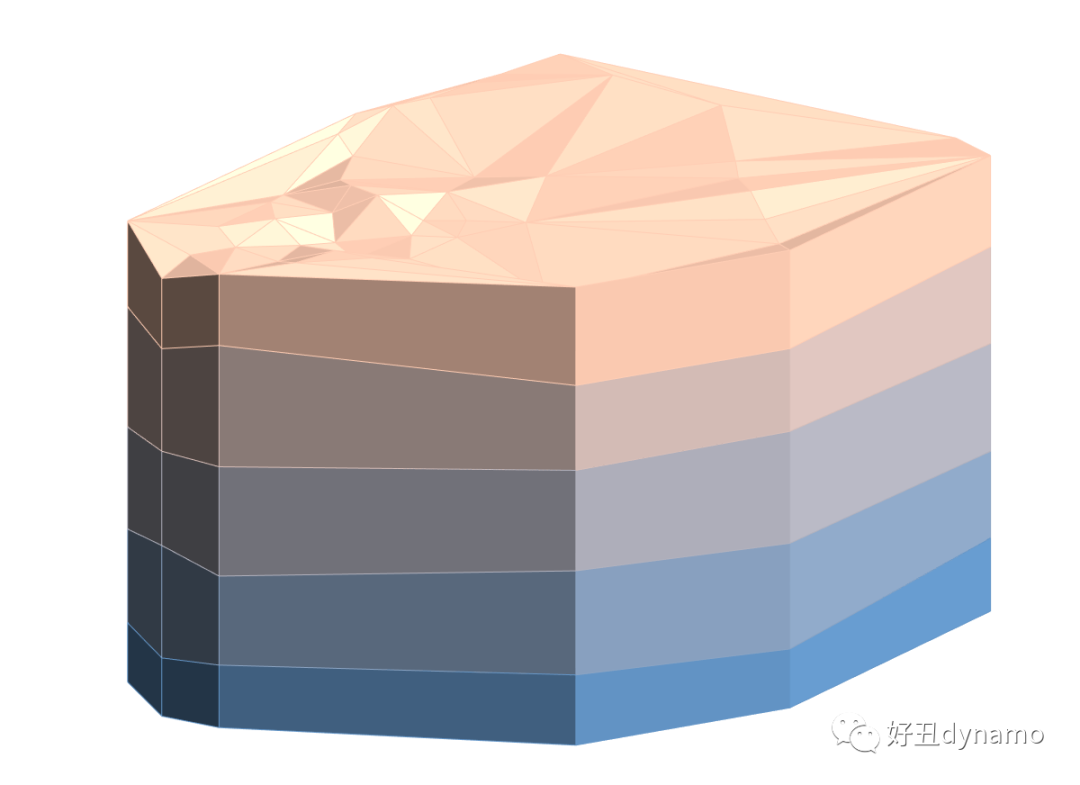

在导入之前用dynamo做了一个渐变颜色控制

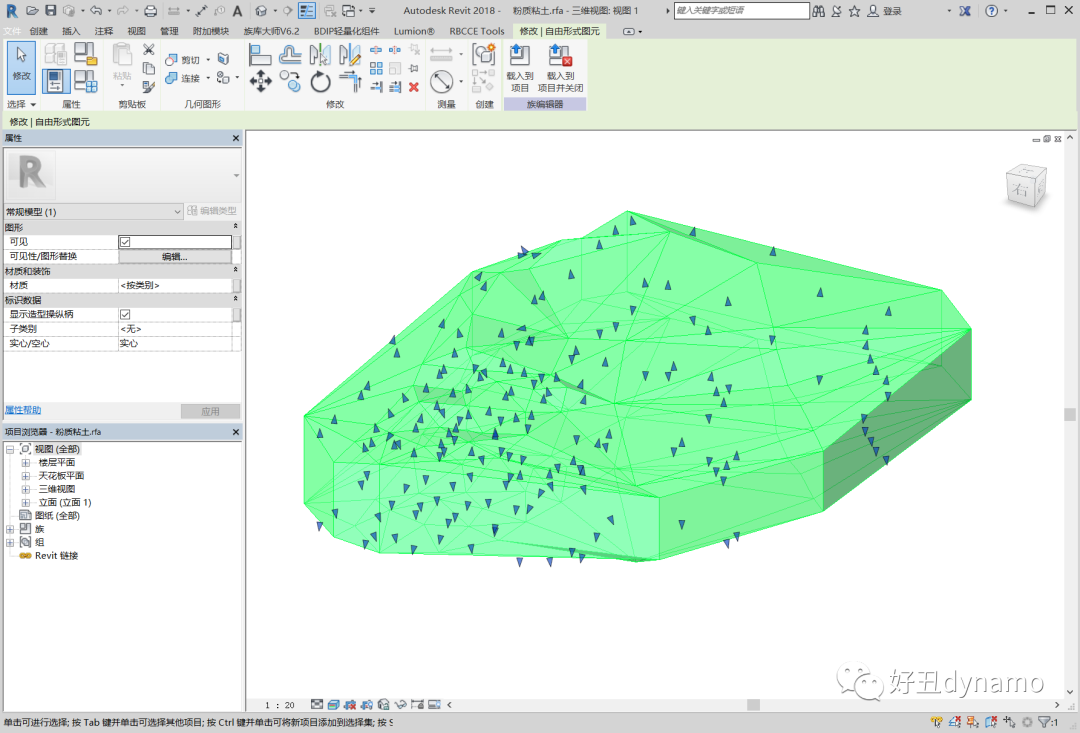

粉质黏土层实体

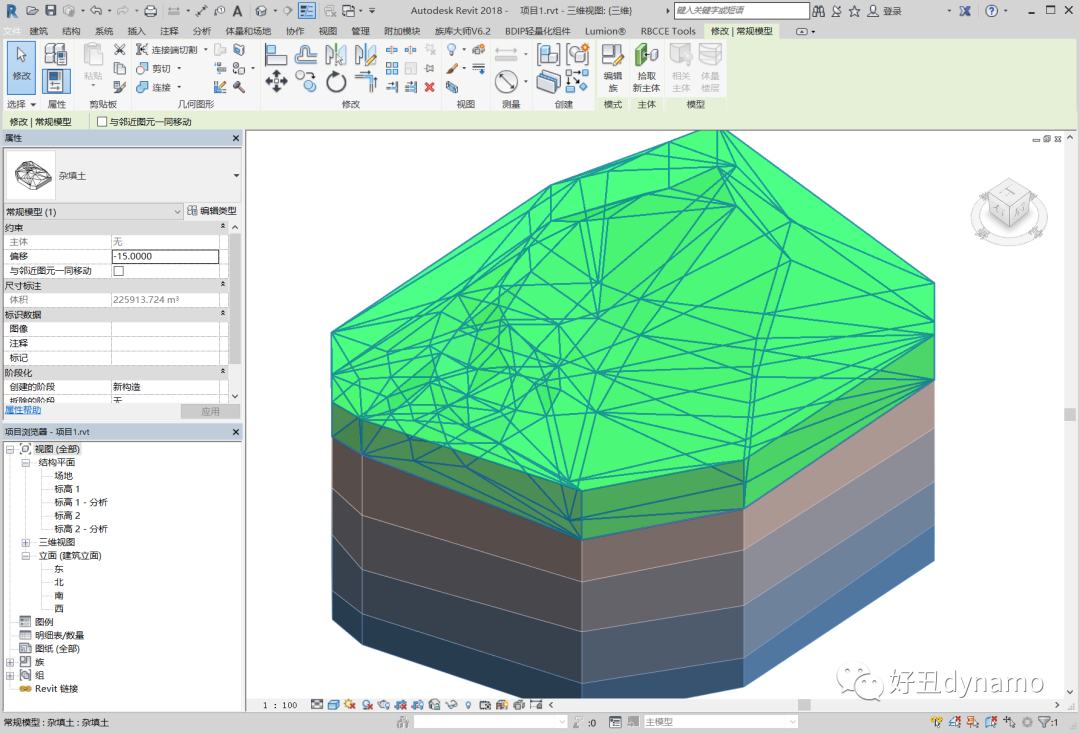

杂填土层实体

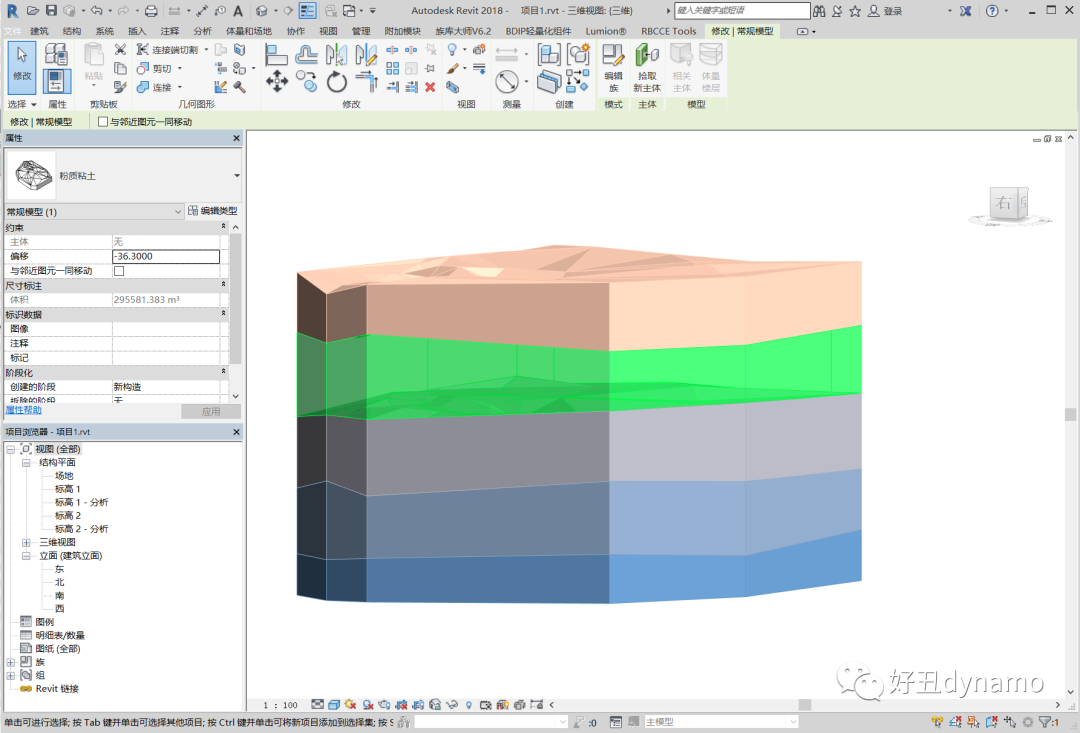

中间层 自由形式图元

地质BIM模型的基本思路大概就是这样的，思路肯定不是最好的，也只是我个人对这建模的理解。
