首先在建模前要理清思路，我给大家提供的方案是运用幕墙系统来绘制瓦片，这样不仅绘制速度快也可统计出瓦片的数量。

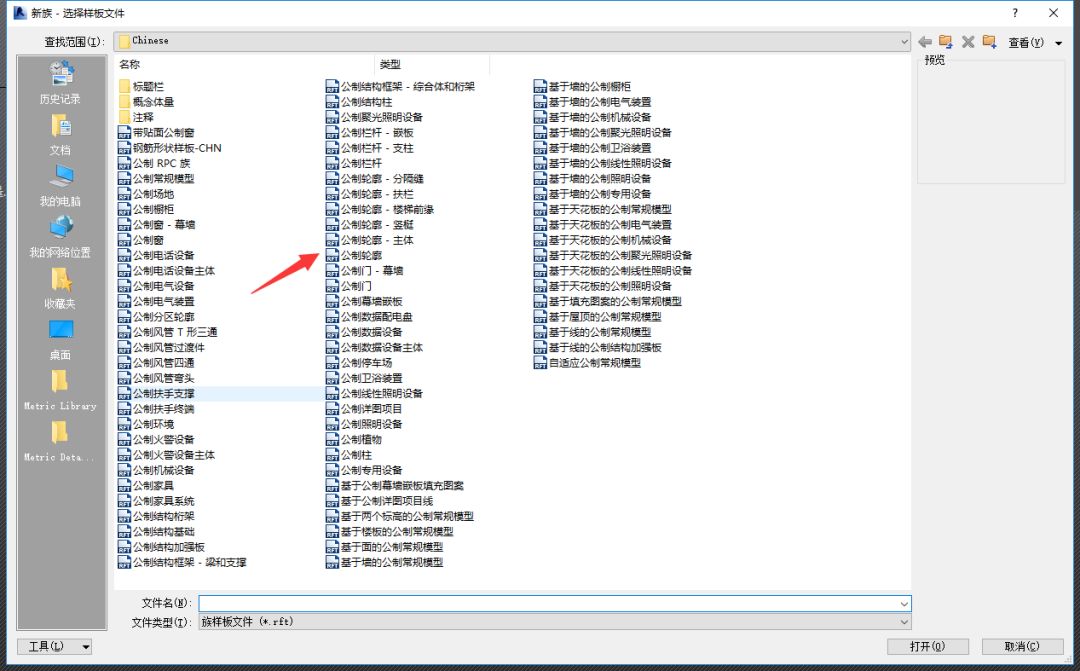

建立族样板(这边我选择的是公制轮廓)

对瓦片轮廓进行绘制，有图纸的话可以进行导入图纸描绘，同时注意图纸导入的设置，一般设置为中心到中心或根据给出的尺寸进行绘制。

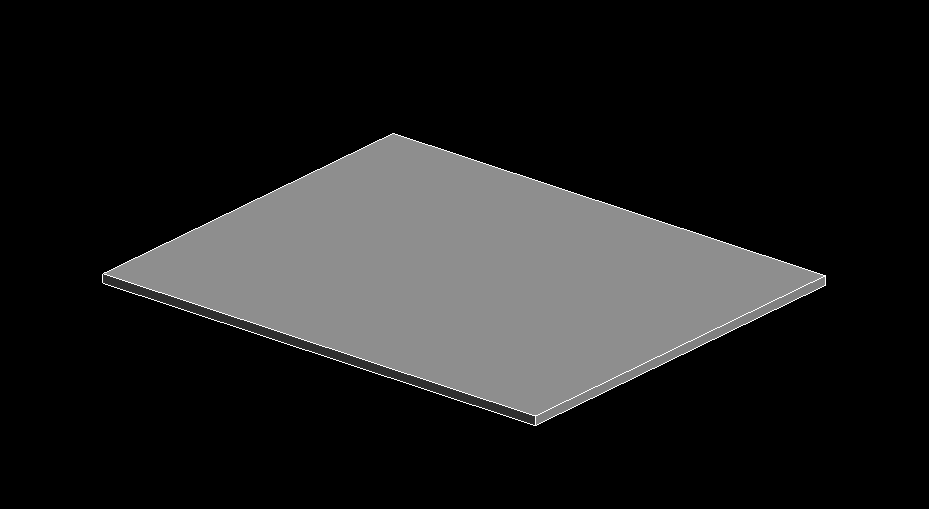

创建项目将瓦片族载入项目中去，后创建常规模型或是体量模型，在这我创建的是内建构件里的常规模型。(有需要的朋友可以根据项目实际情况创建相应的模型)

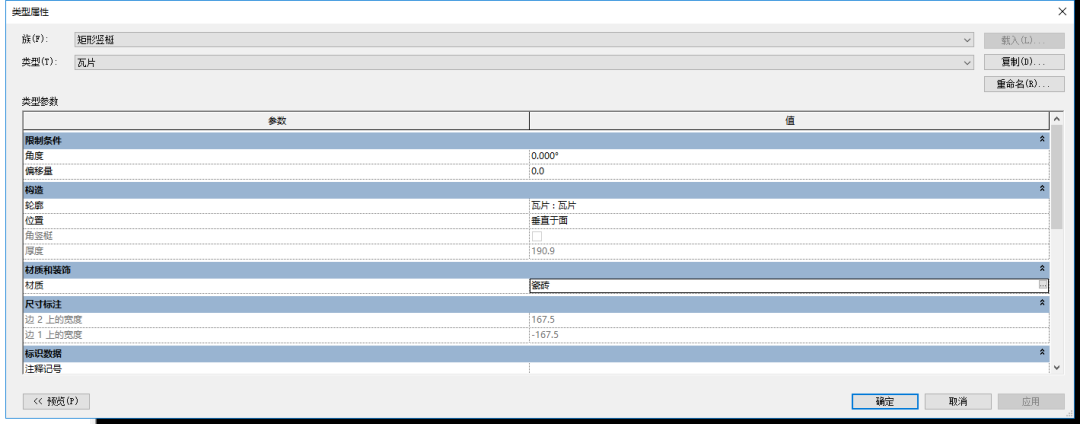

在建筑选项卡中选中竖梃，编辑类型，重命名为瓦片，后点击轮廓下来按钮，选中我们之前创建的轮廓族，并选择合适的材质，单击确定完成。

设置完成后再建筑选项卡中，选中幕墙系统，点开编辑类型，复制重命名为瓦片，可按照下图给的尺寸进行设置，也可以根据项目需求进行设置，点开网格1竖梃中的内部设置下来列表选中瓦片，设置完成后确定返回项目中去。

单击需要布置的瓦片的一面后，单击创建系统，即可完成瓦片的绘制工作。
