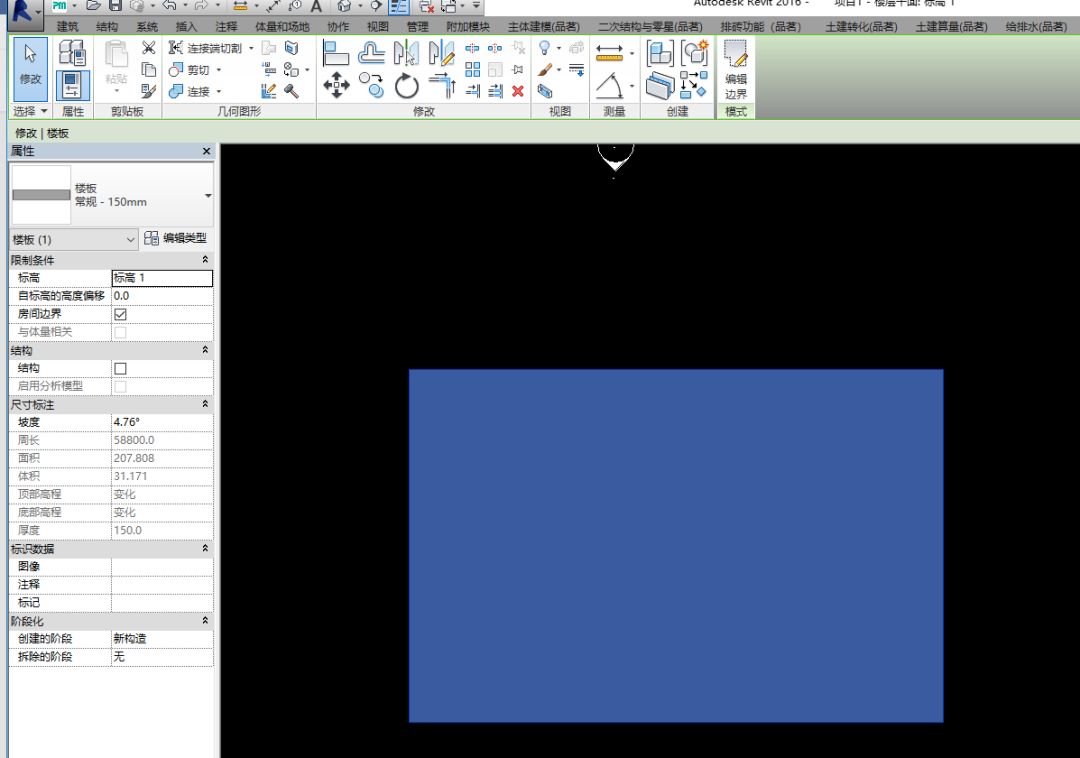

大家好，今天给大家讲解一下我们在revit中绘制楼板中“修改子图元”的命令为什么会消失不见的问题。有朋友在绘制楼板的时候会发现绘制好的楼板再点选后选项卡中没有了“修改子图元”的命令，如下图。

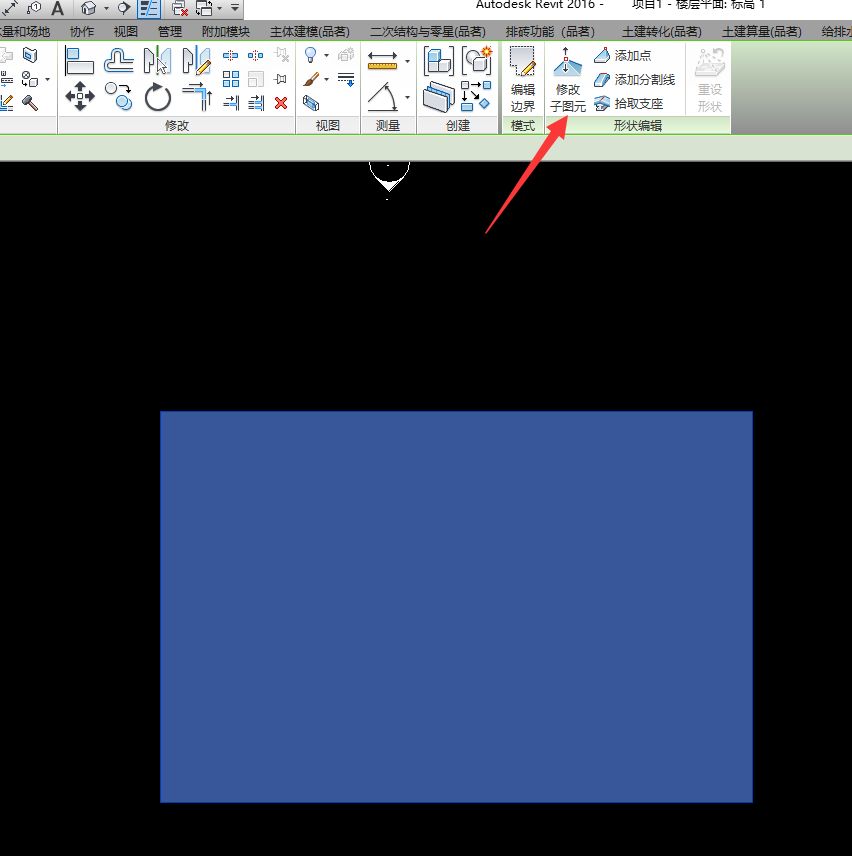

这是为什么呢?那么首先我给大家介绍一下，如何修改定义楼板的坡度，修改楼板坡度的方式有两种，一种就是在楼板绘制完成后，点选楼板，点击选项卡中“修改子图元”根据需求来填写坡度的数值，如下图。

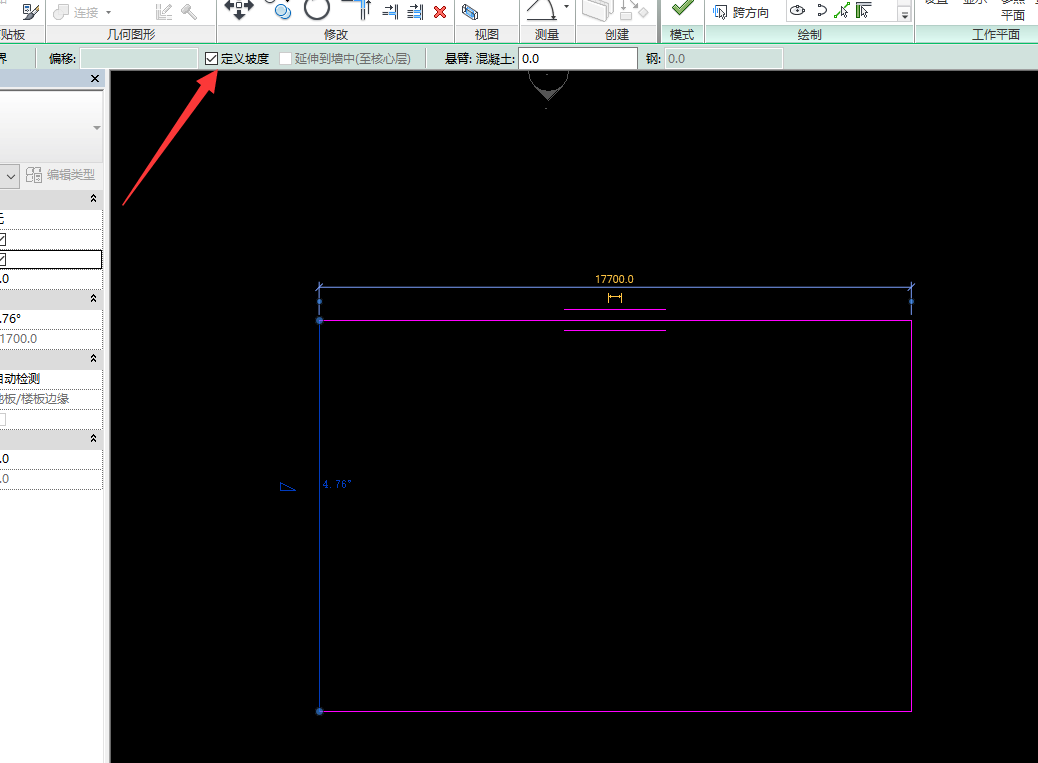

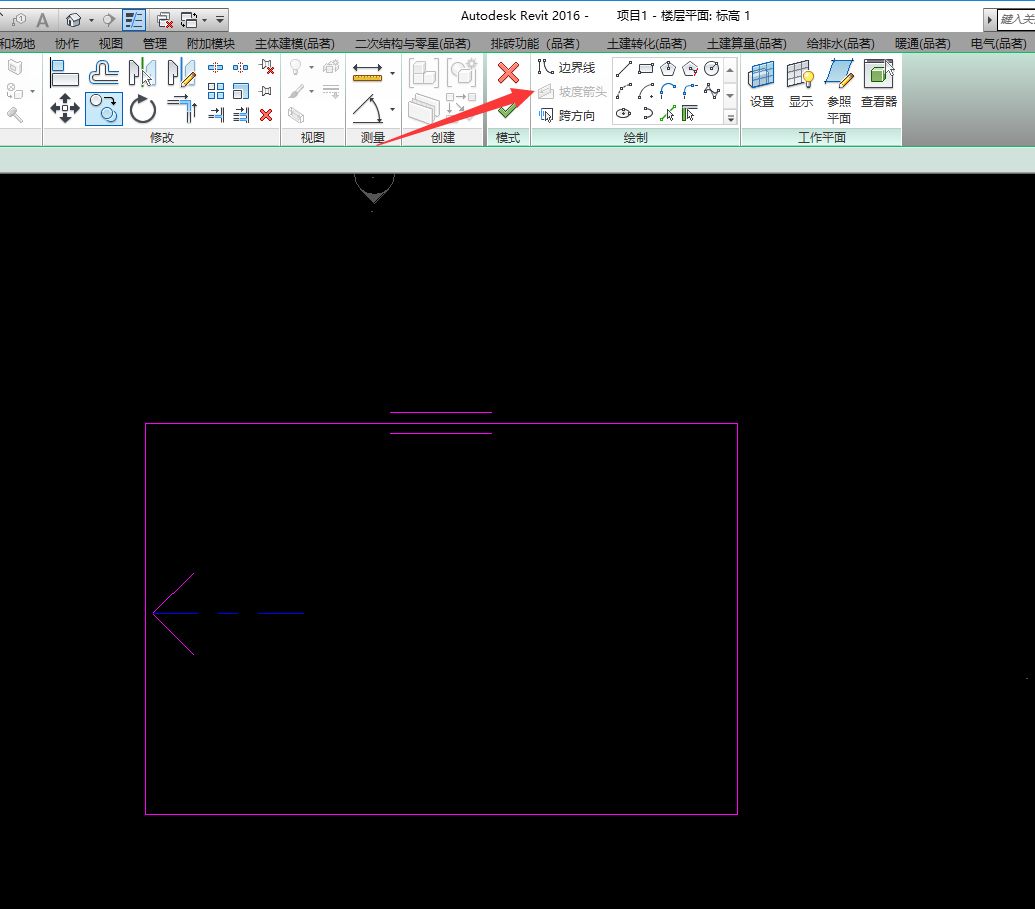

第二种方式是通过楼板编辑界面中可以用坡度箭头与定义坡度的两种方式进行对坡度的定义。如下图，图一为用坡度箭头来修改坡度，图二为都用定义坡度来修改坡度。

解释完如何对楼板修改坡度的方式后，“修改子图元”命令消失的问题就好解决了，在revit中对于楼板修改坡度的两种方式，是不能同时进行的，并且通过楼板编辑界面中使用坡度箭头或定义坡度的话，在完成编辑后，“修改子图元”的命令会自动取消，有兴趣的朋友可以试试。那么在以后工作中绘制楼板的时候发现“修改子图元”消失时，看看是否在绘制楼板时已经对其修改了坡度，那么今天的分享就到这里。我会不定期在公众号中发布一些在建模中的解决方法与技巧，希望大家多多支持!
