在Revit当中创建一个项目的基础是使用项目样板，不同的项目样板对项目的初始化状态有很大影响，直接影响模型搭建的效率和精确程度，好的项目样板能起到事半功倍的效果，因此首先要选择符合我国建筑规范且较为完备的项目样板，可减少后期建模过程中的设置和调整，大大提高设计速度。在样板文件中进行设计，布设各种构件并为构件添加各种参数信息以构成模型，来完成项目模型的搭建，样板文件的后缀名为“.rte”的文件，项目文件的后缀名为“.rvt”。Revit软件会内置一些项目所需的样板文件，设计者也可以自行创建适合项目的样板文件，其中设置了如项目默认的度量单位、标高制式、轴网格式、所需族的导入、材质浏览器设置等初始参数。创建建筑模型需熟练掌握建模工具。软件中最常用的几种工具如下所述：

1）选项卡工具

Revit2013及以后的版本已经将建筑、结构、机电三个专业的软件的建模工具集成到一款软件之中，即在一个软件中就可以完成建筑、结构、水暖电三个专业的设计。各专业的建模工具基本都在选项卡界面内。选项卡在Revit界面中占据较大的面积，分为建筑选项卡、结构选项卡、系统选项卡、插入选项卡、视图选项卡、修改选项卡等，不同选项卡下对应不同的操作工具，图1中所示的是建筑选项卡下所包含的建模工具，不同选项卡间可以单击左键切换，操作快捷且容易学习上手。

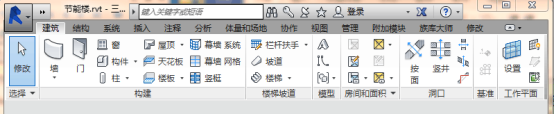

图1Revit建筑选项卡

Revit中还有一个比较特殊的选项卡，就是修改选项卡，在建立模型的过程中难免要对一些图元构件进行编辑和修改，以满足设计要求。当不选择任何构件时，单击修改选项卡成亮灰色，与其他选项卡无差异，但当选定某构件时，其会变为浅绿色，因此此选项卡又称为关联选项卡。该选项卡面板中包含了移动、复制、修剪、镜像、旋转、拆分等各种编辑命令，以完成对图元的修改与编辑，如图2所示。

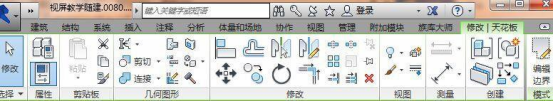

图2Revit修改选项卡

2）属性与项目浏览器控制面板

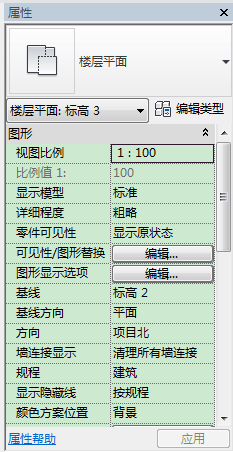

除选项卡以外，Revit中还有两个非常重要的面板，即属性面板和项目浏览器面板，当打开项目文件时一般默认显示在模型操作界面的左侧，上下排列，设计者也可根据自己习惯重新放置其位置。属性面板用来显示当前所选择对象的信息，在没有选择任何对象时会显示当前视图的信息，构件的所有信息基本都包含在属性工具面板中，所谓建筑信息模型中的“信息”也就体现在这里。如图3所示，属性面板的第一栏为类型选择器，可在其下拉菜单中选择族类型，如使用墙工具时可在其中选择任意类型的墙体；类型选择器下面一行为编辑类型工具，点开可编辑构件的各种属性信息，如几何尺寸、材质、功能特性、热物理性质等；再往下是为构件的位置、链接情况、尺寸标注等信息。因此属性工具面板是Revit区别于传统设计软件的关键，也是实现BIM技术理念的基础。

图3属性面板   图4项目浏览器面板

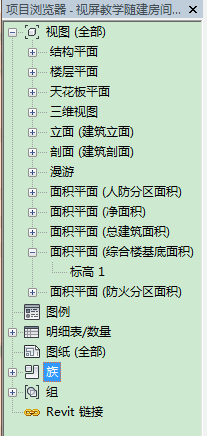

项目浏览器面板中主要包括视图工具、明细表/数量工具和族工具。视图控制是最重要的基础操作之一，Revit中的视图是根据不同的角度、方式显示的模型的投影或截面。暖通空调专业常用的视图为楼层平面视图、立面视图和剖面视图等，如上图4所示。明细表/数量工具主要功能是将模型的统计数据以图表的形式显示出来，如房间明细表、使用面积明细表、图纸目录、材料明细表等。若所建模型足够精确，待模型完成后可自动生成工程量统计明细表，而工程量对于开发商、施工方、材料供应商以及招、投标等都有着重要意义。族工具中包含了各种系统自带的族类型及设计者重新载入或自己创建的族类型，设计者也可在此处对所用到的族类型进行编辑和修改。
