Revit系列软件是目前较为主流的BIM软件，由Autodesk公司所开发。通过结合Autodesk Revit Architecture、Autodesk Revit MEP和Autodesk Revit Structure软件的功能可可进行建筑模型的构建与分析。Autodesk Revit Architecture软件可以根据设计师的思维方式进行精确设计，可输出高质量的建筑设计；Autodesk Revit MEP可设计复杂的水暖电及给排水系统，是暖通、电气和给排水(MEP)工程师的好帮手；Autodesk Revit Structure软件可更精确的对建筑结构进行设计分析。样板文件与族库在Revit应用中起着重要作用，是Revit模型搭建的基础。

（1）样板文件

样板文件在实际项目操作过程中有非常重要的作用，可以满足不同业务需求，并且通过建立样板文件可节省重复设置的时间以提高建模效率。Revit软件的所有项目的搭建均根据项目样板文件展开，项目样板文件提供了项目的视图样板、项目模型搭建所需要的族以及其他基本项目设置（如视图比例、可见性设置、项目单位等）。用户可根据项目特点自定义样板文件并导入其中。

（2）Revit族库

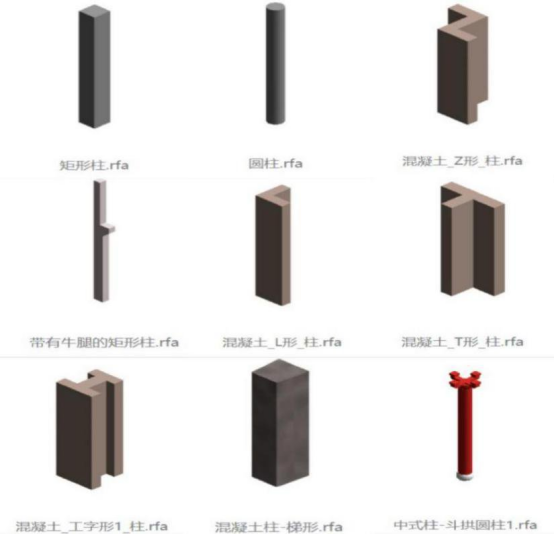

Revit模型的搭建均通过各类族组合而成，Revit除提供默认族库之外，用户还可根据需要进行参数化建族，并加载到族库中便于其他项目的使用。族通过改变参数可生成多个类型的族，实现族外观和属性的多样化，即族库的丰富度可决定项目模型的精细度。族库内的族如图1所示。
