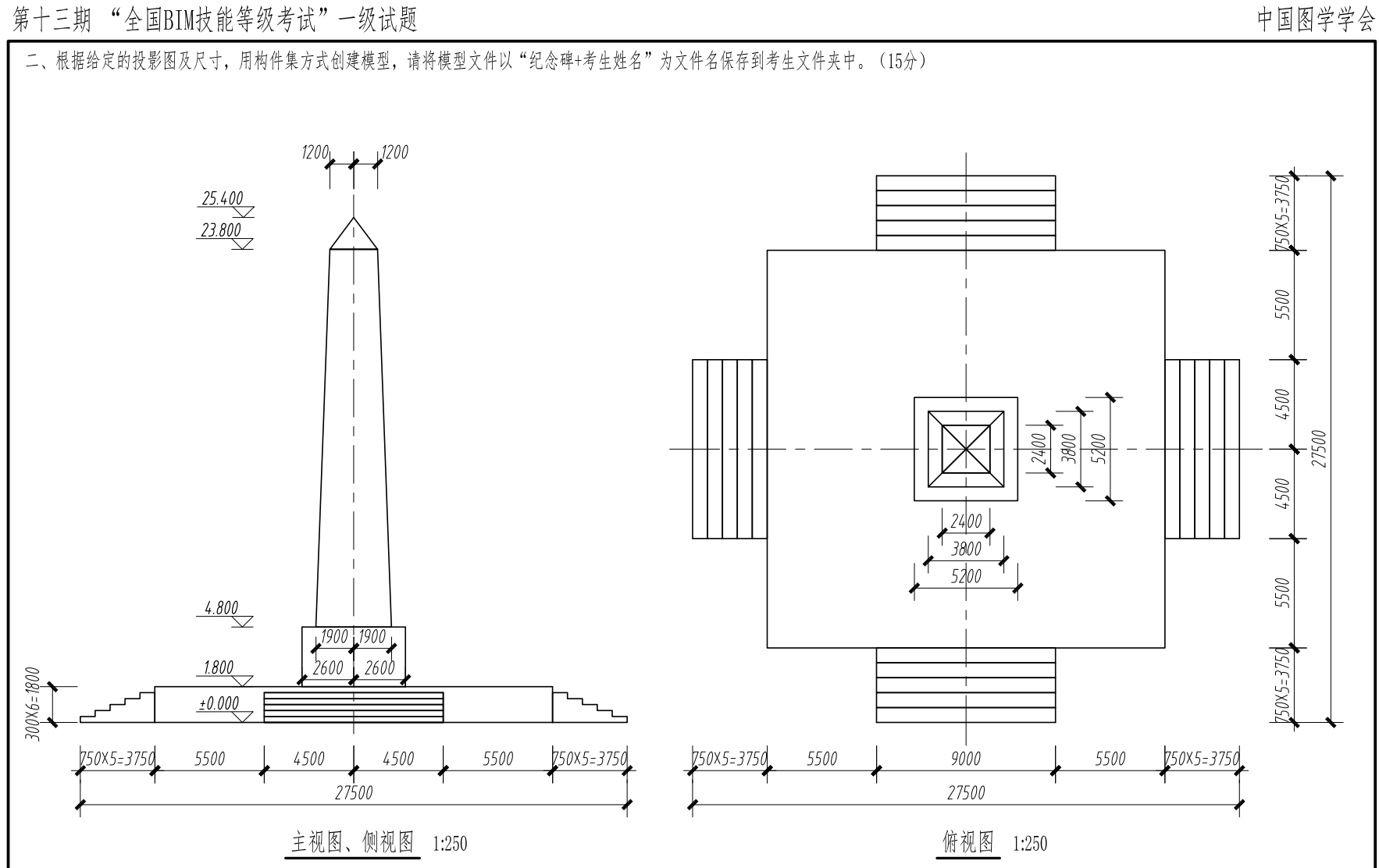

在图学会第十三期中出现了绘制纪念碑的题目，本期为大家讲解如何用revit绘制纪念碑。

步骤讲解

第一步，依题目要求以构建集方式创建模型，我们用“公制常规模型”方式创建，在“参照标高”绘制出本题的台座部分。

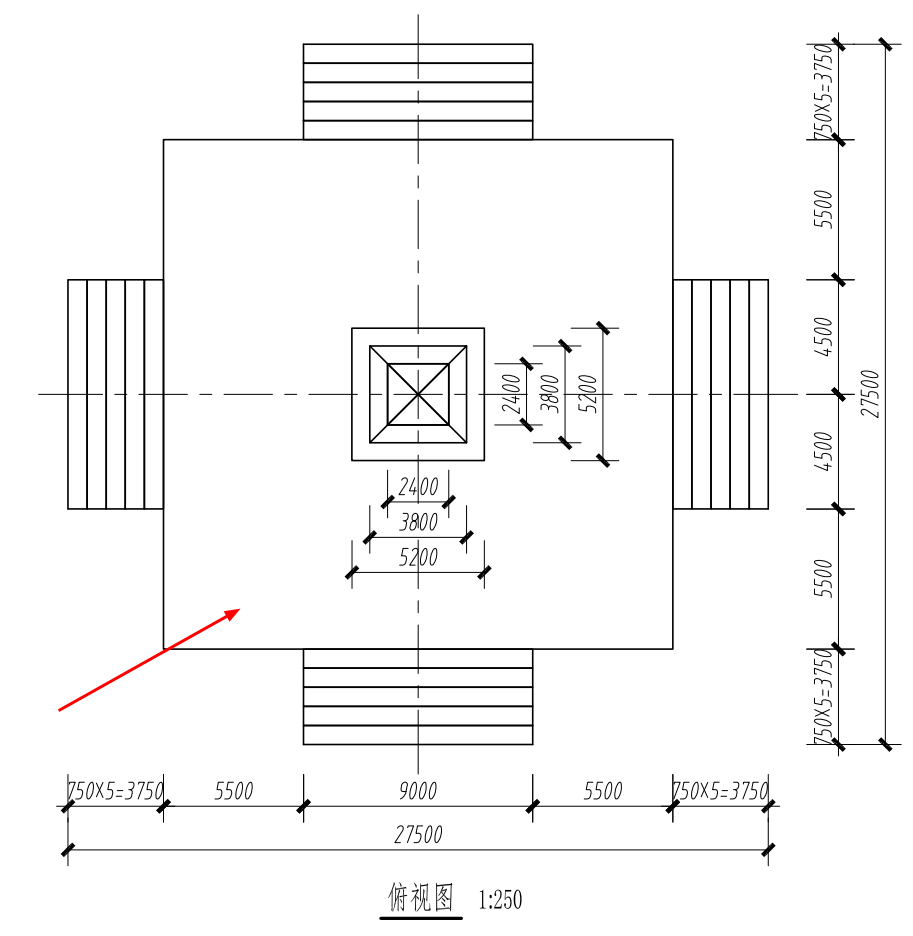

1.用“拉伸”命令绘制出中间方形台座部分

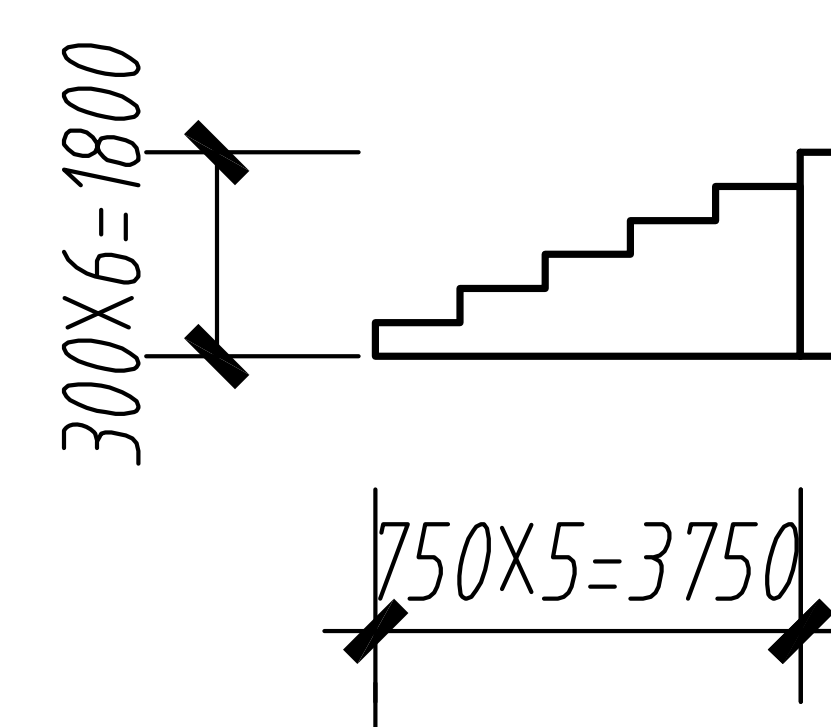

2.用“拉伸”命令绘制出中间四周的台阶部分

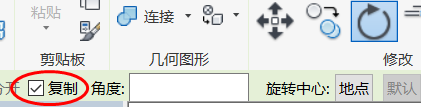

3.可绘制出一侧的台阶，其余部分可用“镜像”+“旋转复制"命令绘制

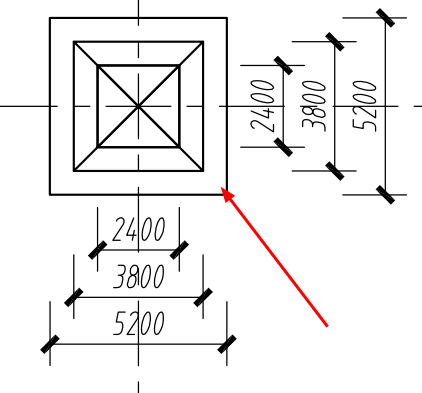

第二步，用“拉伸”命令绘制出这题的方形墩座部分

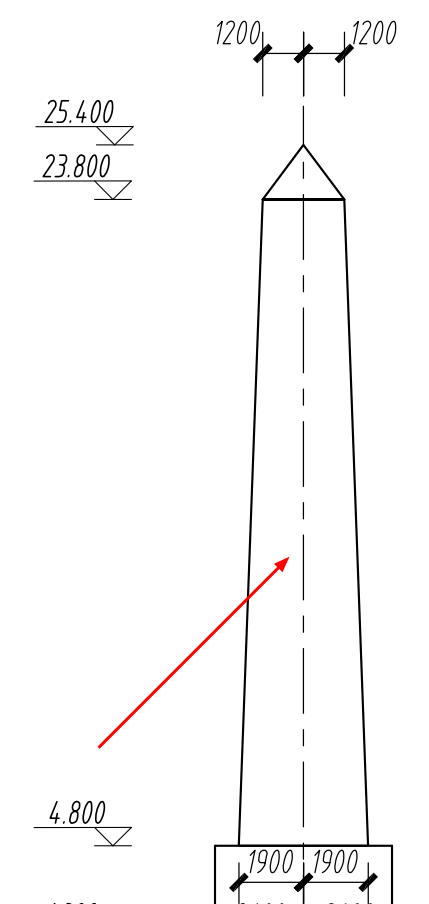

第三步，用“放样”命令绘制本题碑身部分

成果展示
