今天给大家讲解一下Revit中参数族的创建方法，包括尺寸参数和材质参数的添加，其中还穿插了一些族的绘制技巧，希望可以帮助到你。当然，如果你有更好的方法，欢迎在公众号留言，大家在BIM学习路上共同学习，共同成长。

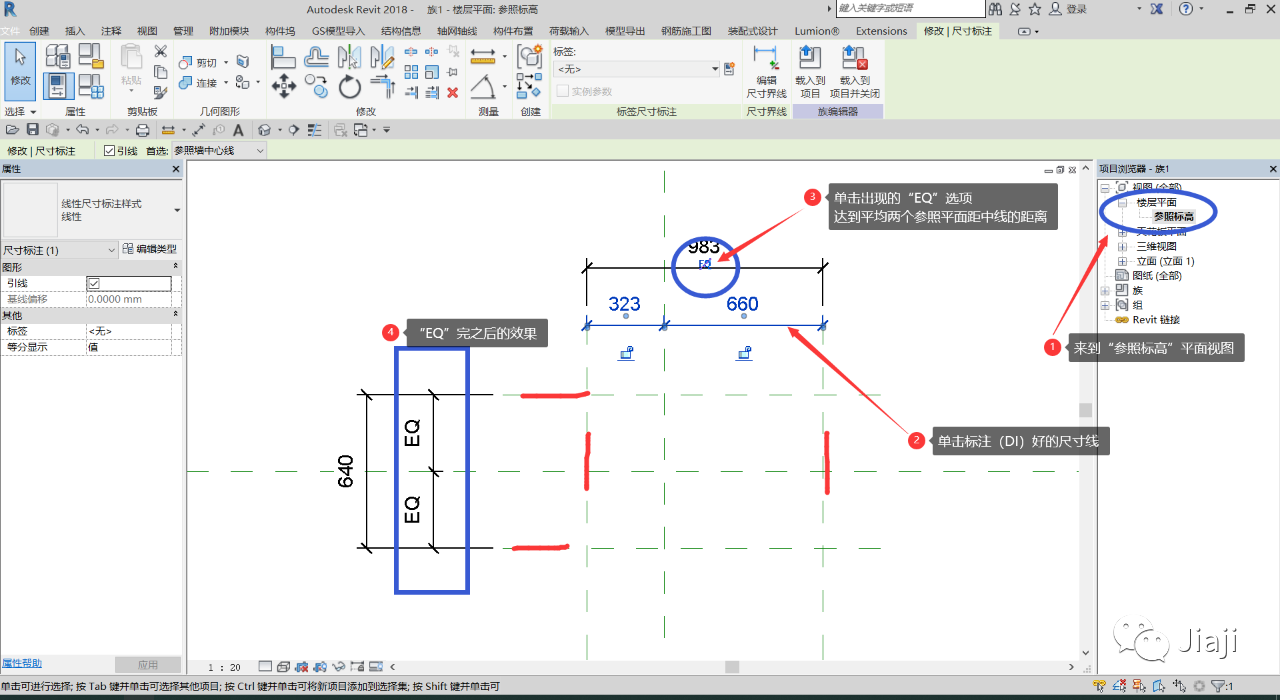

①新建族后在“参照标高”内以“参照平面（RP）”的方法大致绘制尺寸定位线，为参照平面添加“尺寸标注（DI）”，当有两个及两个以上连续尺寸时会触发“EQ”即“平均”选项，按图示操作即可，这有利于后续复杂族的学习

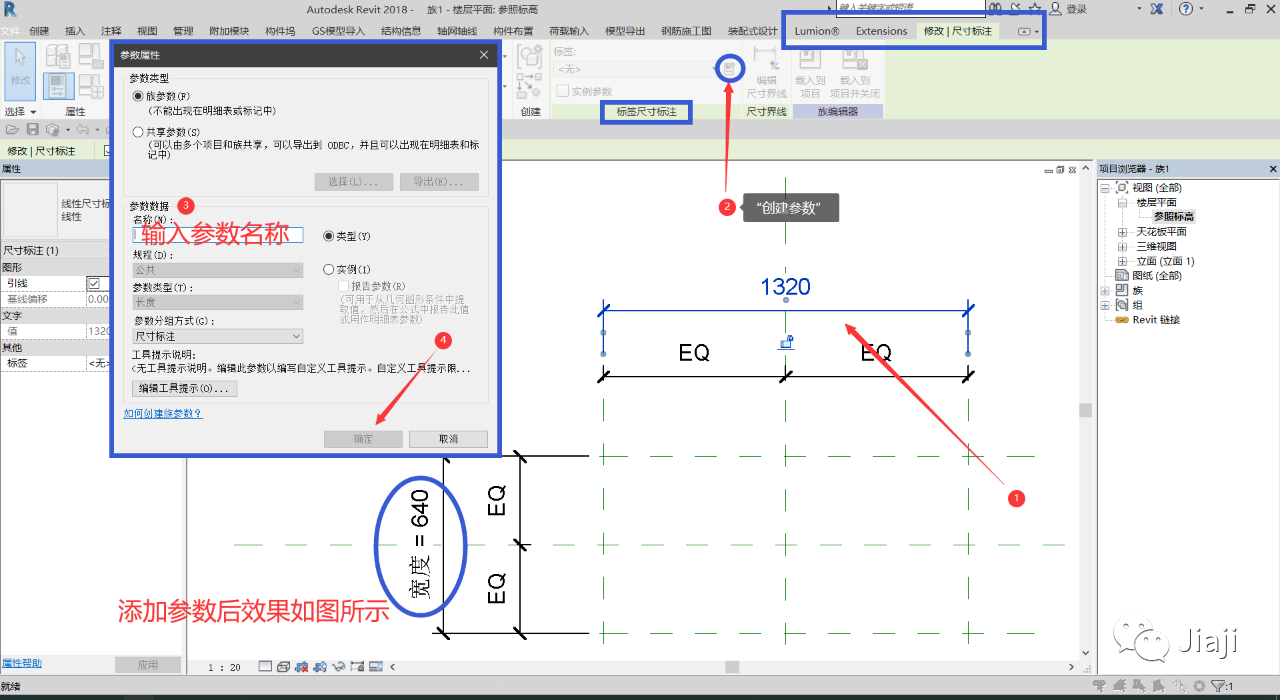

②选中第一道尺寸后单击“创建参数”，参数分组方式为“尺寸标注”

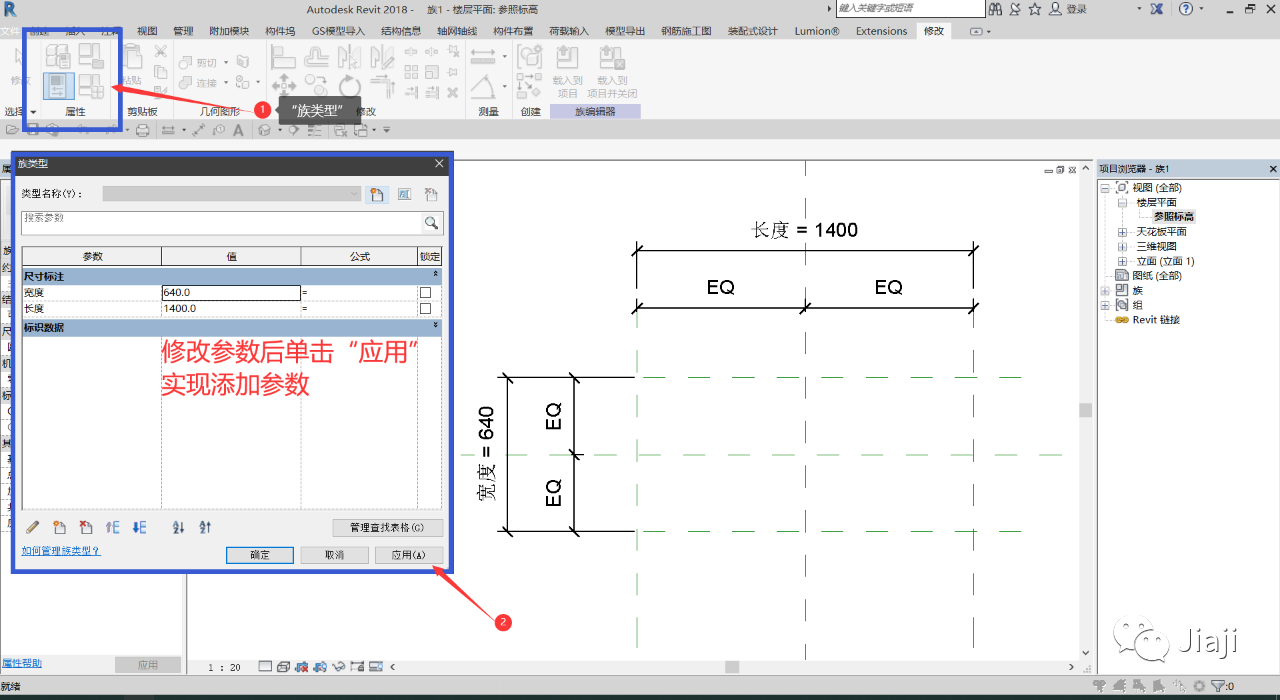

③在图中”族类型“位置可以修改参数后“应用”，注意观察是否与预期尺寸变化相同

④当为多个尺寸添加相同参数标签时，可先添加一个后，选中要添加的尺寸参数直接在图中位置选择目标参数标签即可

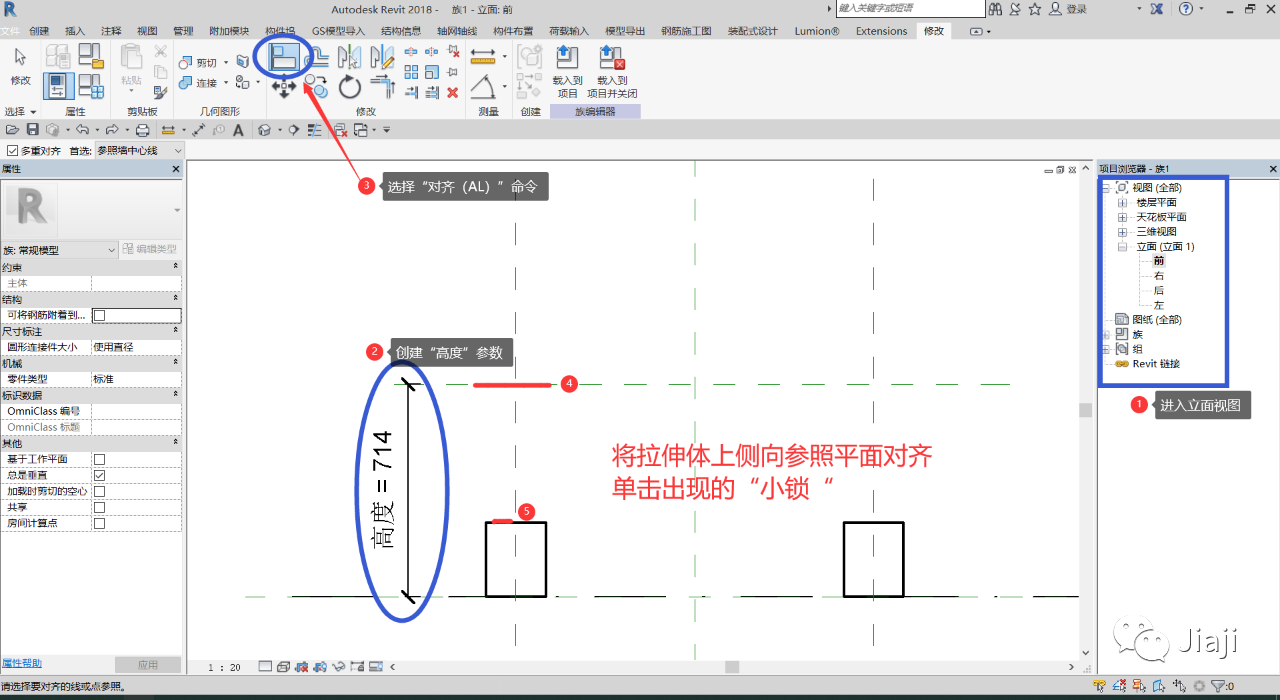

⑤退出创建模式，使用“对齐（AL）”命令将构件向参照平面对齐并锁定才能实现参数和构件联动修改

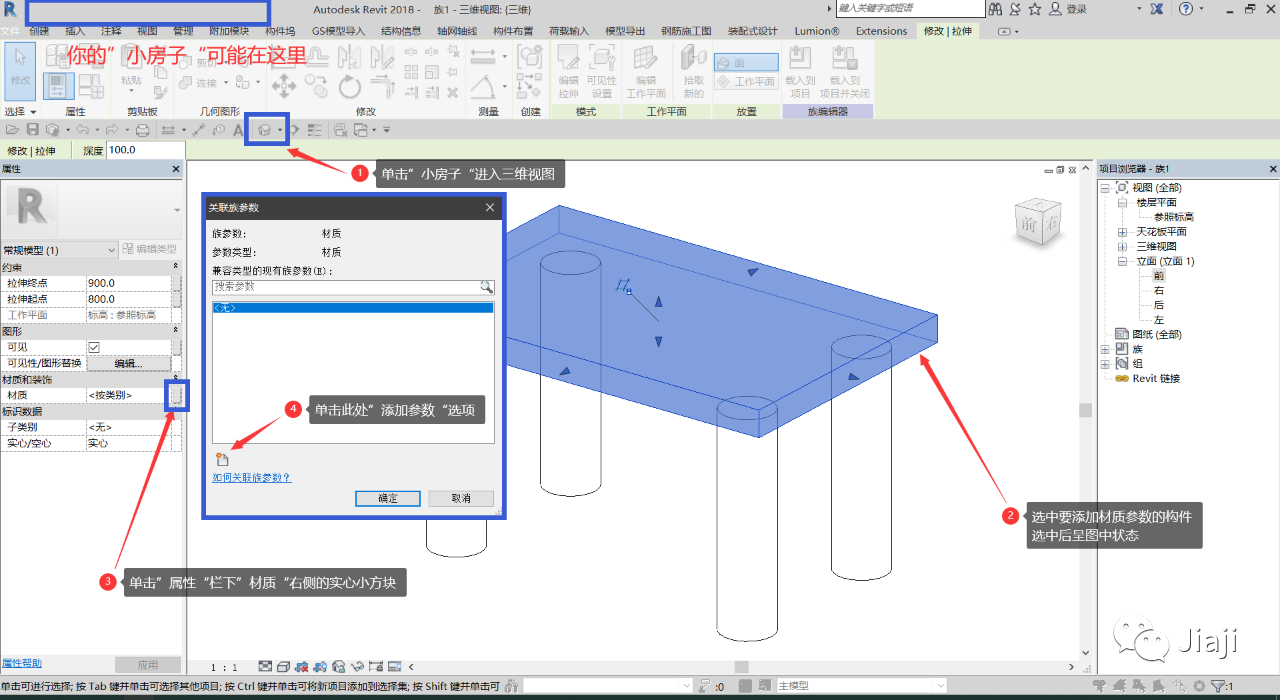

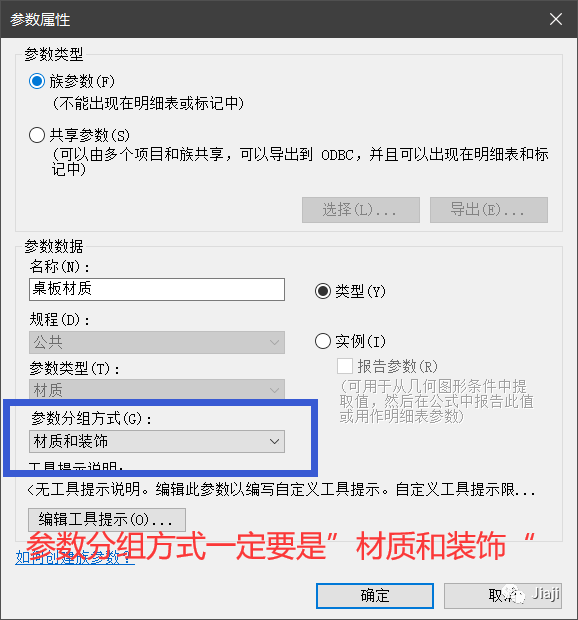

⑥添加材质参数最好在三维模式中，选择要添加材质的构件，单击图示小方块（一定是小方块，点错位置则效果不同），单击“添加参数”弹出“参数属性”窗口，参数分组为“材质和装饰”

⑦在“族类别和族参数”中可修改族的类型和其他属性

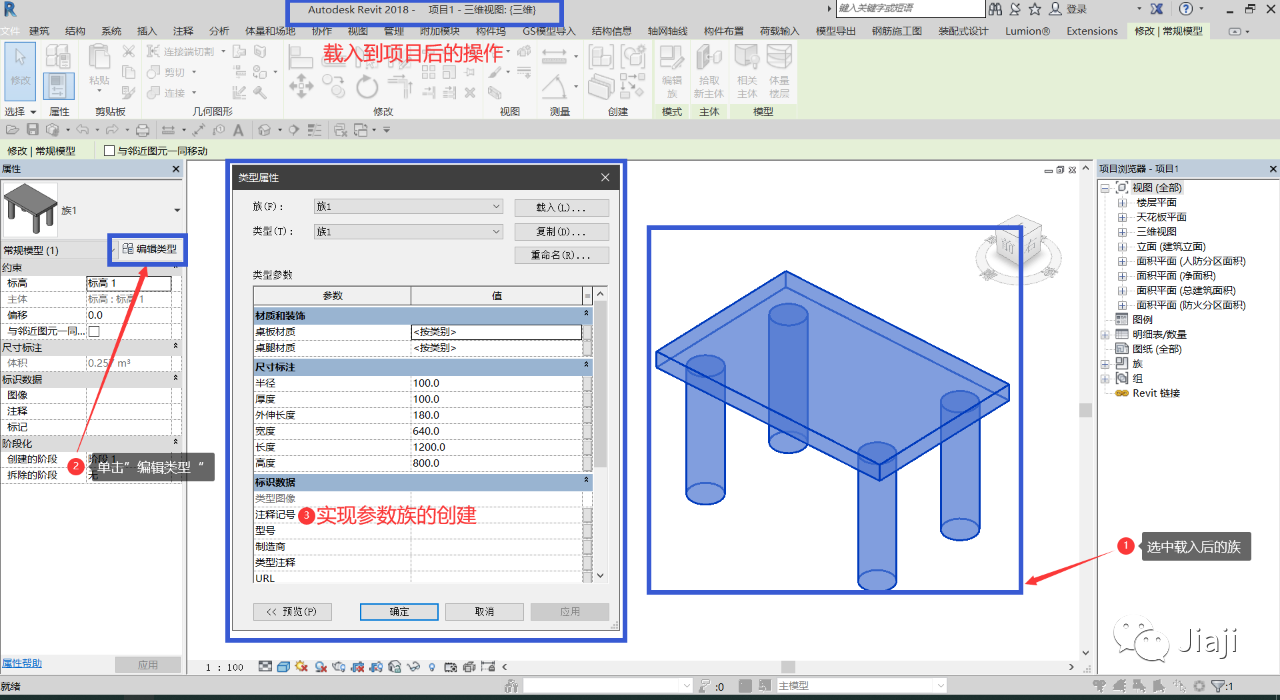

⑧载入到项目后，单击载入的构件，可以看到，此时的族的各项参数都是可以改变的，成功实现了参数族的绘制
