不知小伙伴们在使用Revit的过程中有没有遇到图元不显示的情况？关于Revit图元不显示的原因不外乎以下8点：

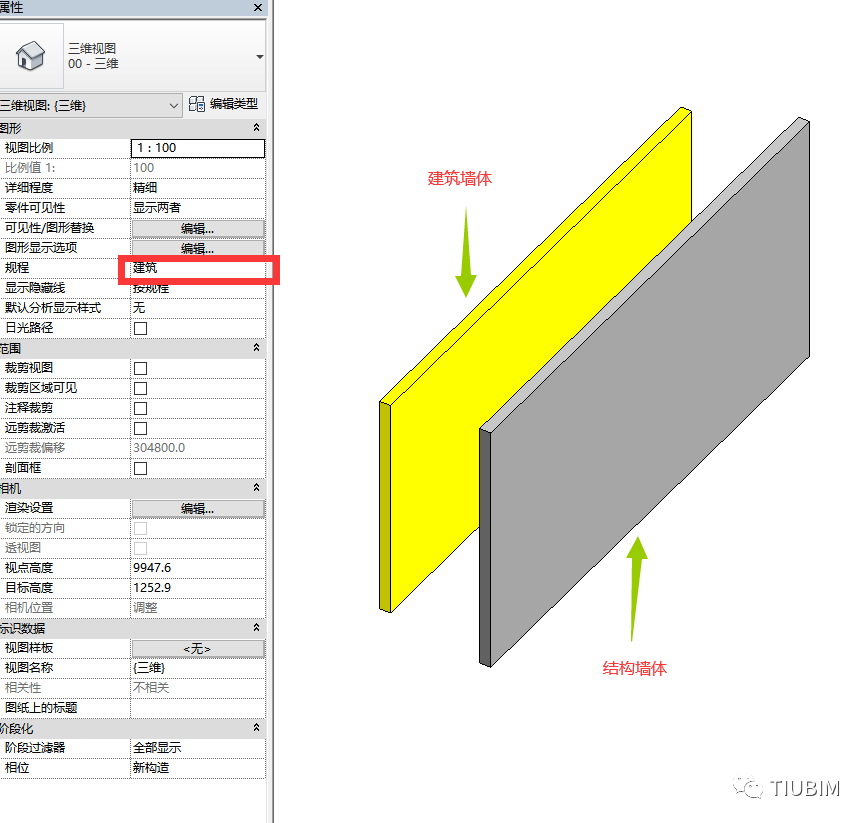

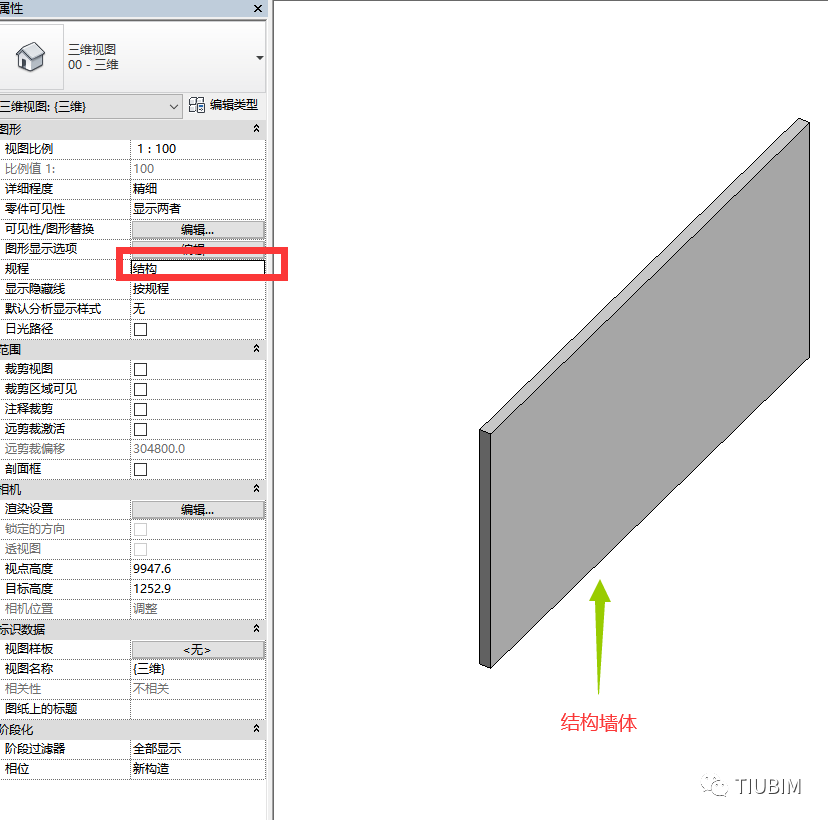

1.规程

在创建Revit图元之前，需要先确定图元的规程（建筑、结构、机械、电气、卫浴、协调），某些图元会在不同的规程下显示或隐藏。

如：在规程设为“结构”情况下，设为“建筑”规程的图元则无法显示。

如图 ：

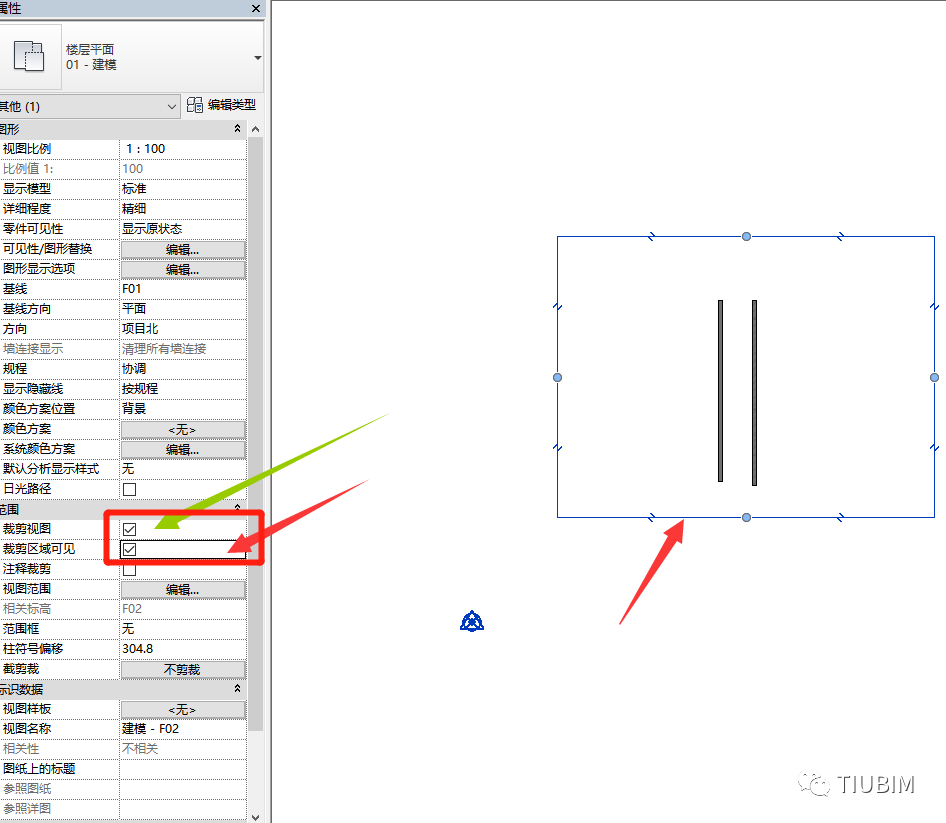

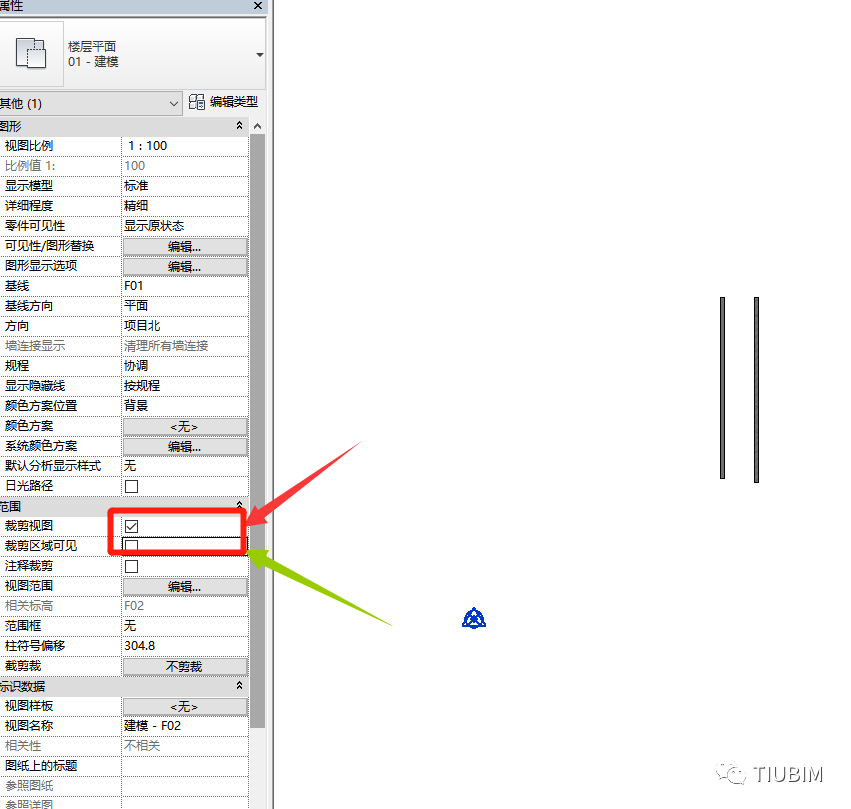

2.裁剪视图

在属性栏中勾选“裁剪视图”后，裁剪范围框以外的图元不可见，只能看到框内的图元。

当不勾选“裁剪区域可见”时，裁剪视图框也不可见，此时创建在视图裁剪框以外的图元均不可见。

如图 ：

3.视图样板

使用“视图样板”可提前设定视图中不同图元的可见性。

如：在设定的“GLS-土建-建模视图”样板中视图属性的包含栏处于未勾选状态。在创建新图元的过程中，如图元属性与视图样板不匹配，则会出现创建的图元不可见的情况。

如图 ：

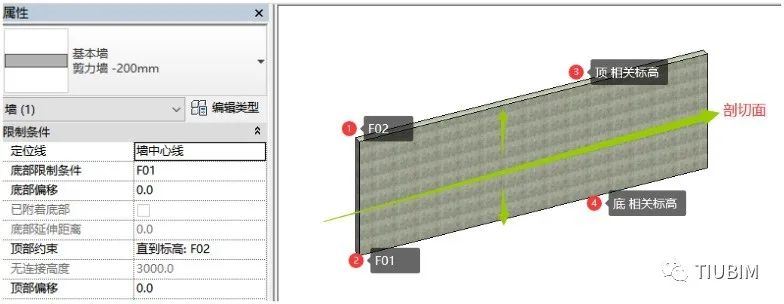

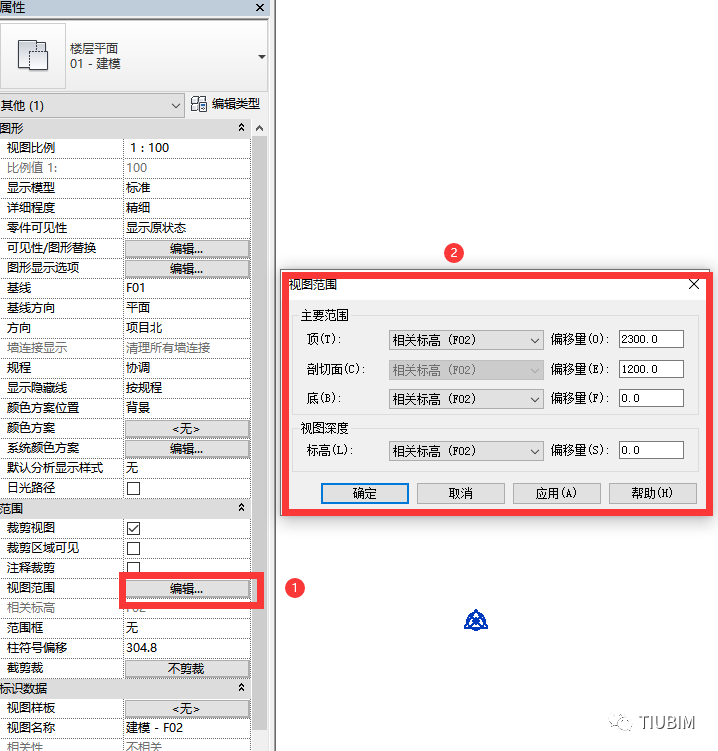

4.视图范围

因视图范围设置不恰当，导致构件已经绘制却无法找到，甚至有时会出现找到却选不中的情况，正确的理解视图范围框的定义有助于我们解决这一问题。

如图：

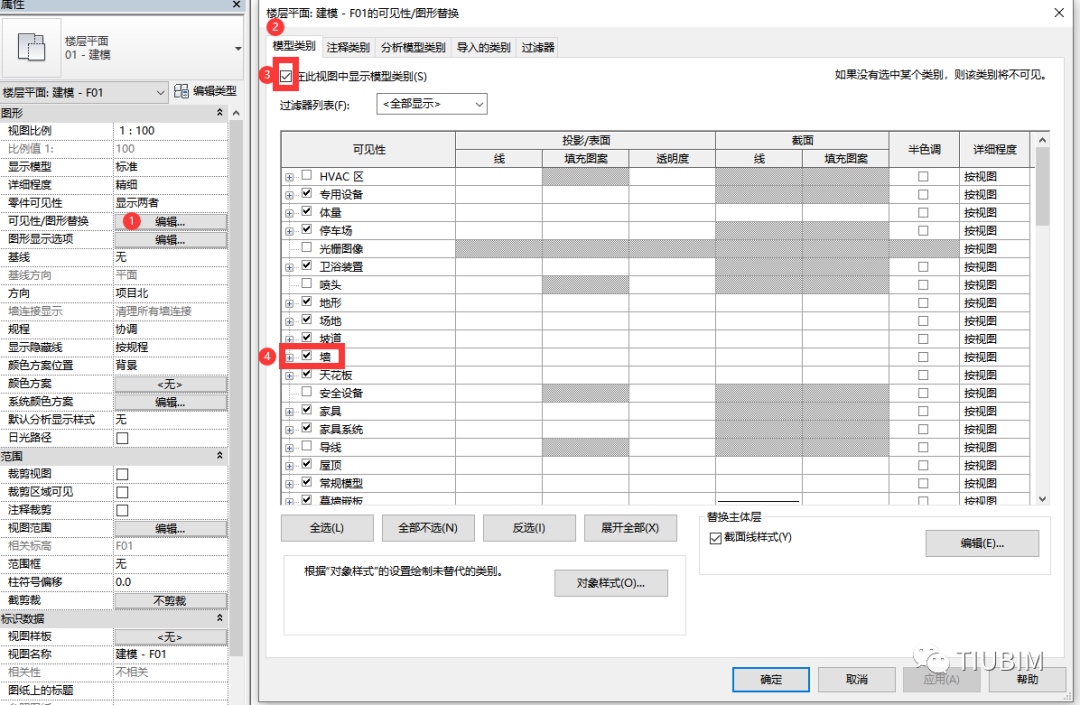

5.模型类别

在“可见性/图形”中，通过控制“模型类别”来控制视图中图元的显隐是最常用的方式。“模型类别”类似于CAD中的“图层”功能，当不勾选某一模型类别时，则该图元在视图中不可见，如不勾选“墙”模型类别，视图中创建的墙体不可见。

如图：

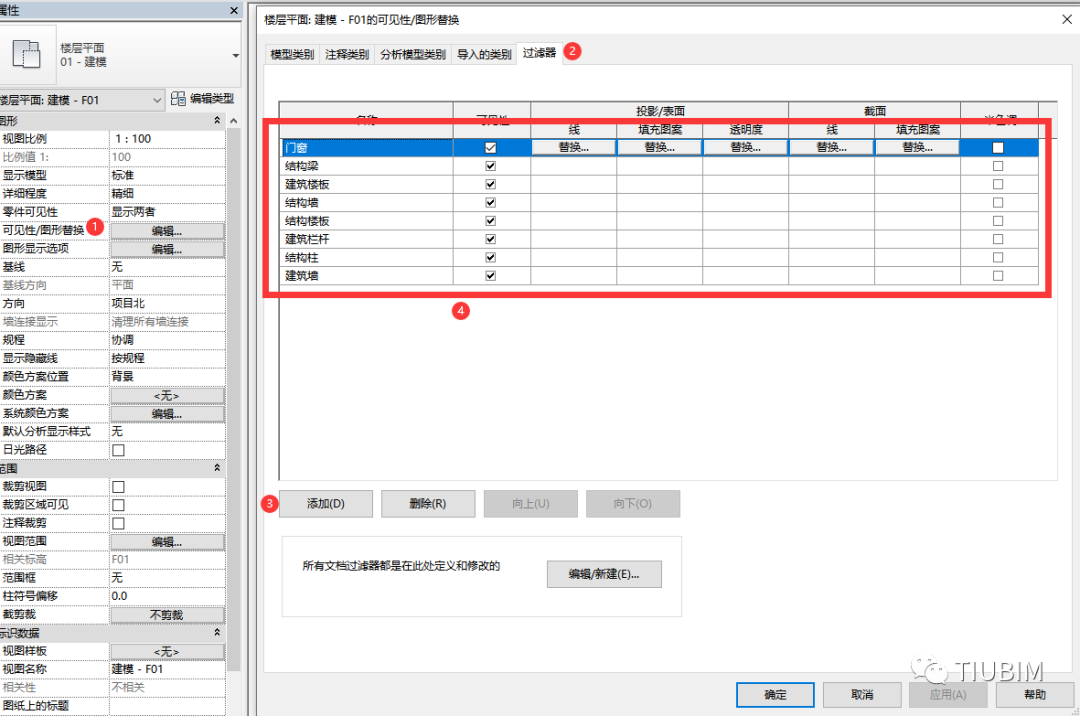

6.过滤器

“可见性/图形”中的“过滤器”（如图10所示)功能，是根据使用者的意愿按照某种规则创建的某类图元的集合，如不勾选过滤器中的“可见性”，则新创建的属于该过滤器的图元在视图中不可见。

如图：

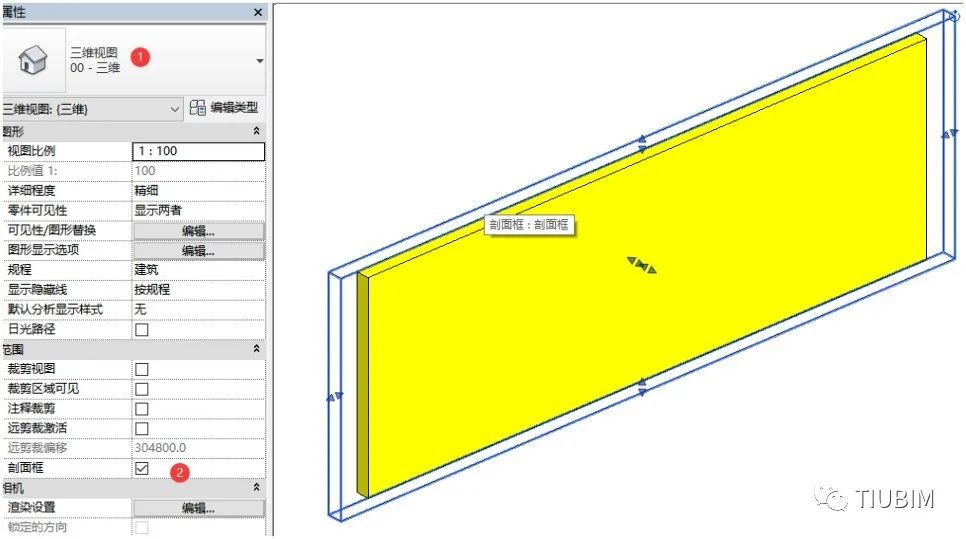

7.剖面框

在“属性栏”中打开“剖面框”（如图11所示)，可以将需要的图元放置在“剖面框”内以便观察，而“剖面框”以外的图元均不可见。在打开“剖面框”的情况下，如创建的图元位于“剖面框”外部，则图元无法显示。因剖面框线的存在，很容易发现此种条件下图元不可见的原因，如果在“可见性/图形”下“注释类型”中不勾选“剖面框”（如图12所示)，此时剖面框不可见，图元不可见的原因较难发现。

如图：

8.永久隐藏

查看图元是否被永久隐藏。

当图元被“临时隐藏”、时，会有“临时隐藏/隔离”提示，而图元被永久隐藏时，绘图区无明显提示。

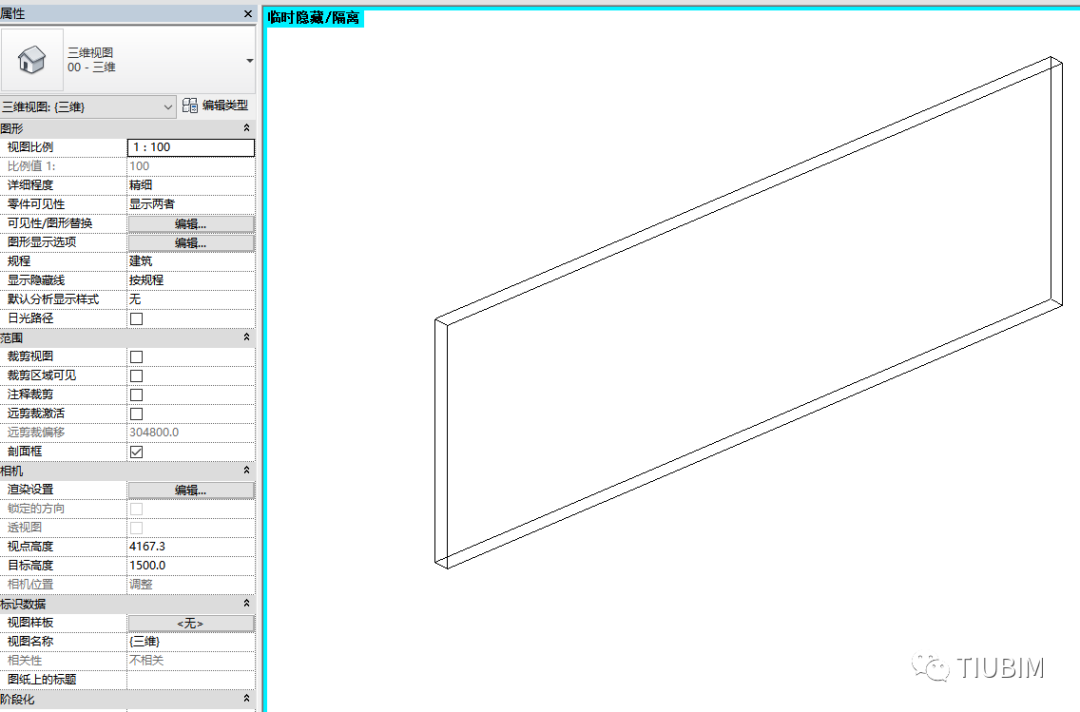

临时隐藏/隔离如下图：

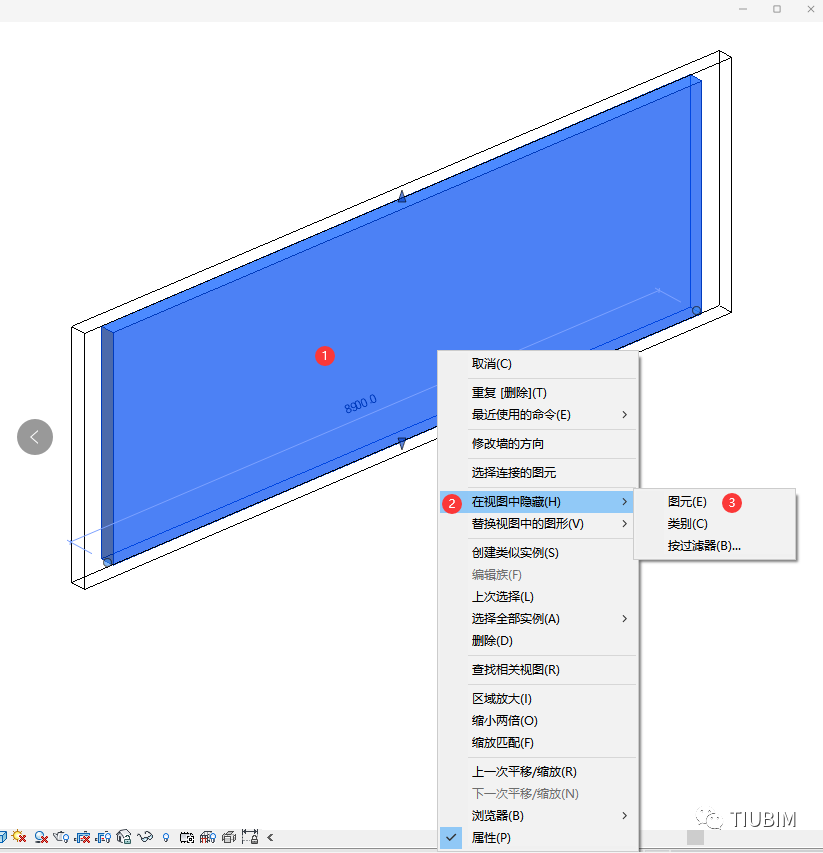

永久隐藏如下图：

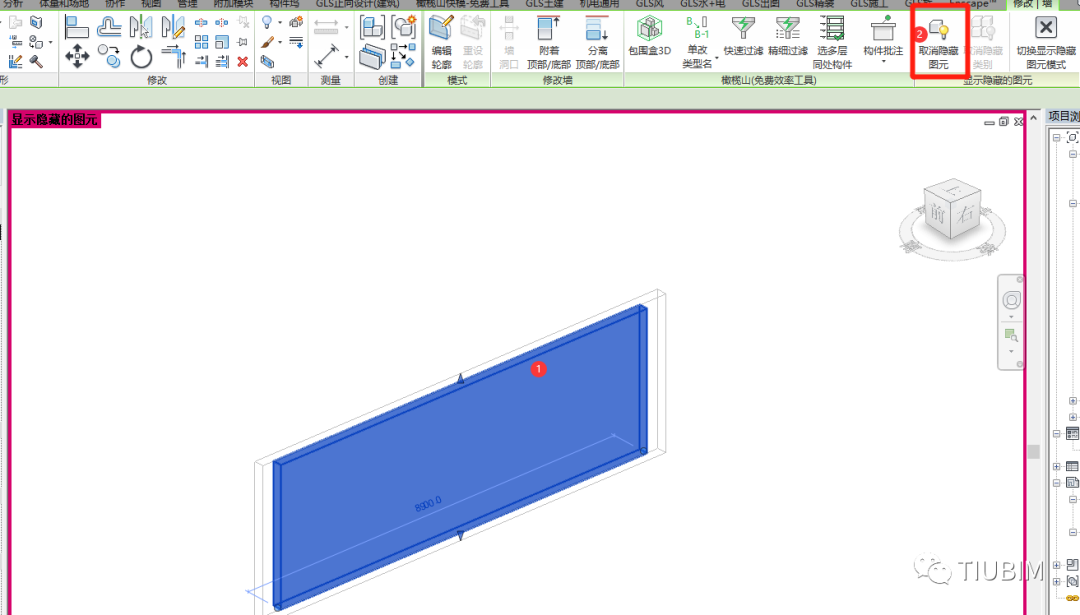

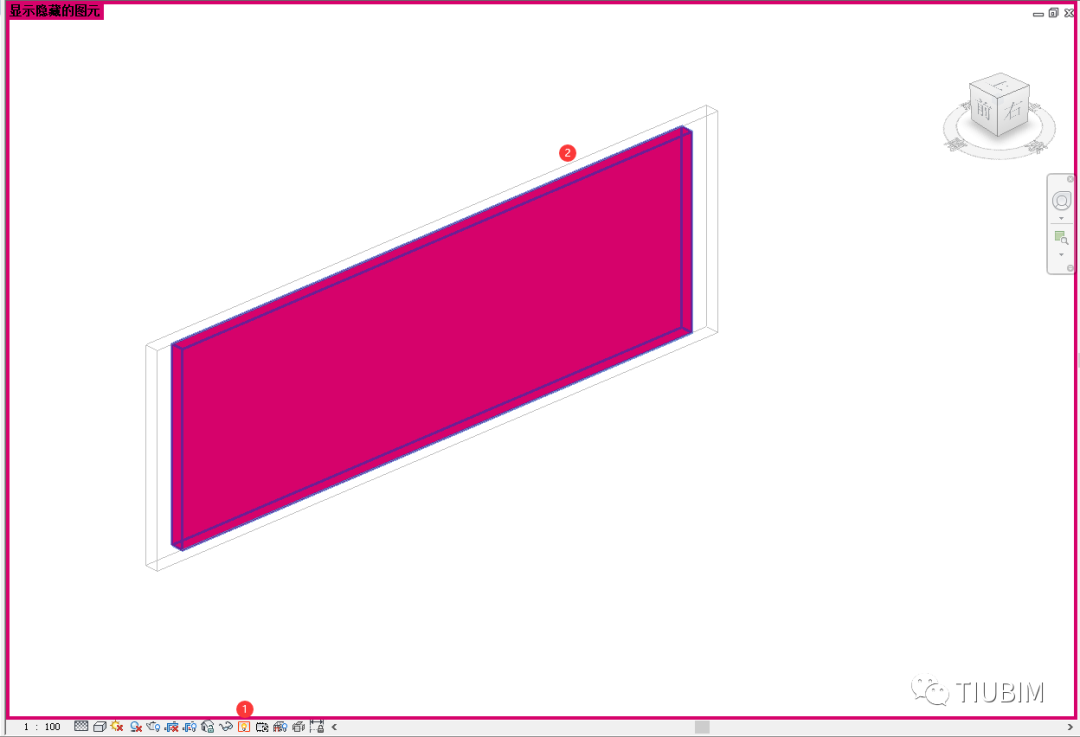

取消永久隐藏（1）如下图：

取消永久隐藏（2）如下图：
