本期内容：视图范围、基线、平面区域是控制视图显示、剖切显示、图元显示的重要工具。

A. 视图范围

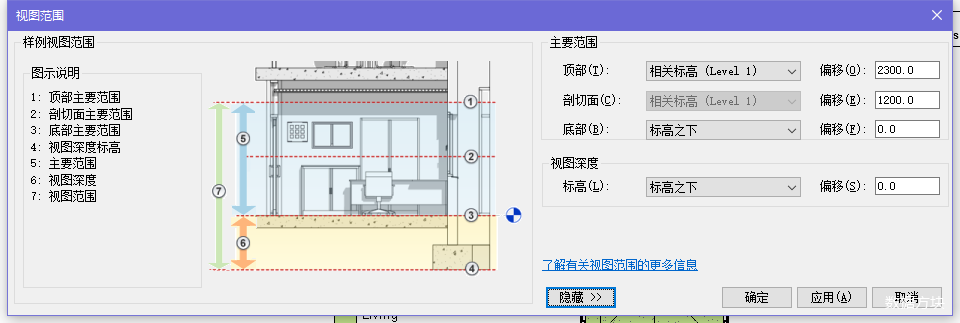

属性栏中，视图范围如何调整，视图范围框中的主要范围，视图深度等代表什么，这是视图范围设置的关键。

视图范围又称可见范围，是调节视图显示范围、剖切位置的重要工具，剖切面的位置一般设置于平面中洞口的位置（如门窗等）。

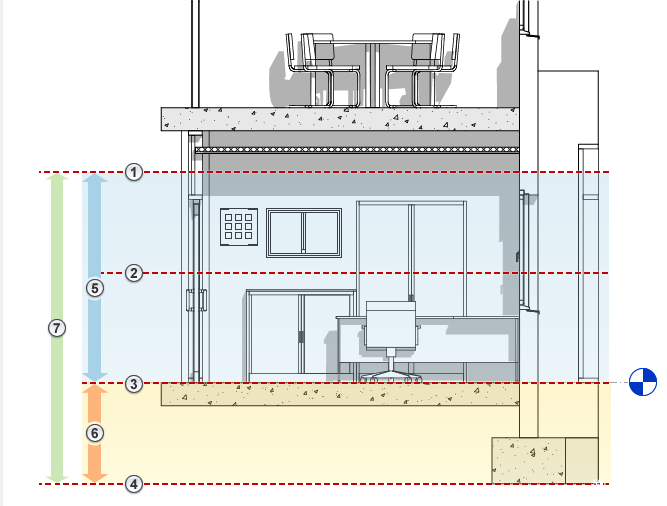

1.顶裁剪平面

2.剖切面

3.底裁剪平面

4.偏移量（从底部）

5.主要范围

6.视图深度

7.视图范围

以上图为例，每个平面图都具有视图范围属性，该属性也称为可见范围。

定义视图范围的水平平面为“俯视图”、“剖切面”和“仰视图”。

顶剪裁平面①和底剪裁平面③是表示视图范围的最顶部和最底部的部分。

剖切面②是一个平面，用于确定特定图元在视图中显示为剖面时的高度。

顶、底裁剪平面、剖面图这三个平面可以定义视图范围的主要范围。

视图深度⑥是主要范围之外的附加平面。

更改视图深度，以显示底裁剪平面下的图元。

默认情况下，视图深度与底剪裁平面重合。

当所需构建看不见时可以检查视图范围剖切面是否剖到。

B. 基线

基线作用：可以定位，定位楼上、楼下的位置关系。

基线在当前平面视图下显示另一个模型切面。即使在隐藏线模式下，基线变暗，但仍然可见。

如：打开基线1F，平面中会显示1F至2F范围内本不属于剖切平面或视图范围内的构件。

一般情况下，在导出或打印视图前要将基线关闭。

C. 平面区域

使用“平面区域”工具，可以在视图范围与整体视图不同的平面视图内定义区域。

平面区域可用于拆分标高平面，也可用于显示剖切面上方或下方的插入对象。

平面区域可以具有重合边，但它是闭合草图，不能彼此重叠。

D. 平面区域的应用

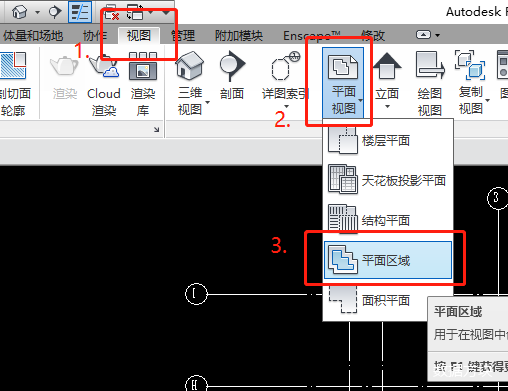

01. 视图 — 平面视图 — 平面区域

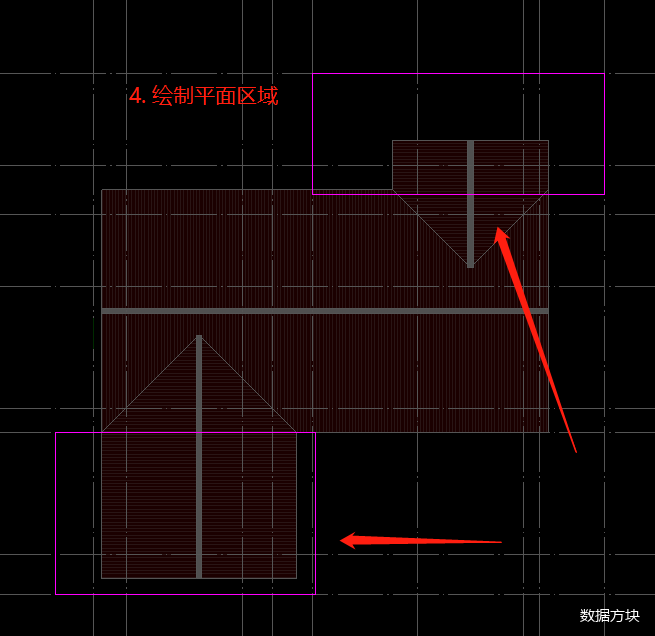

02. 在2F两个屋顶位置处绘制两个区域，并设置该区域的视图范围，将平面区域框隐藏。

平面区域是视图专有的。可以将其复制并粘贴到同一视图或不同视图中。将平面区域复制到另一个视图中时，“视图范围”设置保持上一个视图的设置不变。
