众所周知，在Revit中无法绘制空间曲线，如果需要在Revit中创建桥梁、隧道等线状物模型，需要借助Civil 3D，将Civil 3D的空间曲线转化为Revit的三维线，从而进行带状物模型的创建。

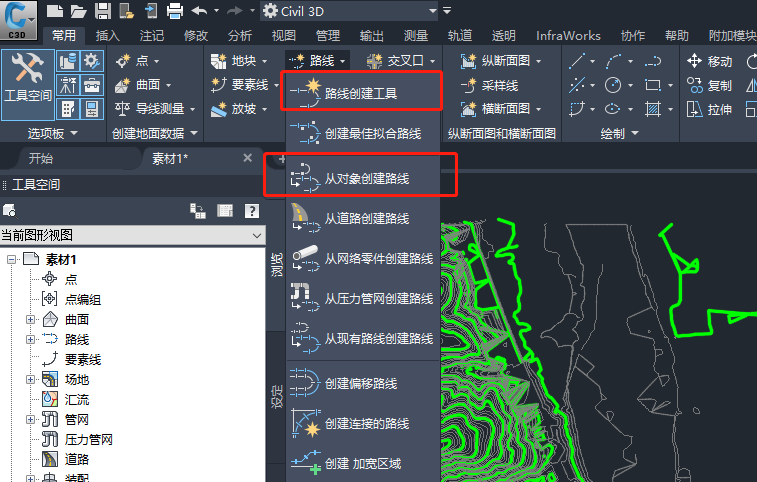

第一步：我们需要在Civil 3D中通过路线命令来创建三维路线的平面线，如果有现有的CAD平面线也可以通过“从对象创建路线” 来创建平面线。

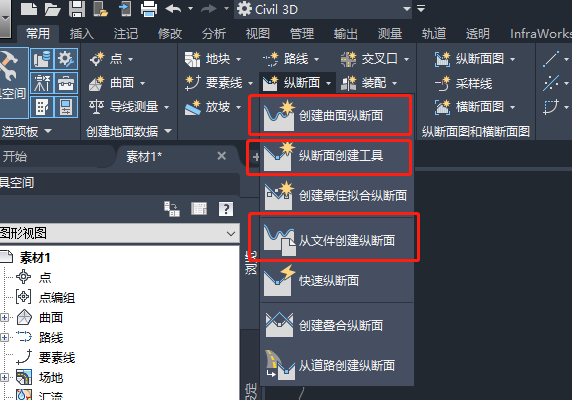

第二步：创建纵断面设计线，先要“创建曲面纵断面”，然后再“纵断面创建工具”创建纵断面设计线（如果纵断面设计线有表格数据，处理后也可以直接导入Civil 3D创建纵断面设计线）。

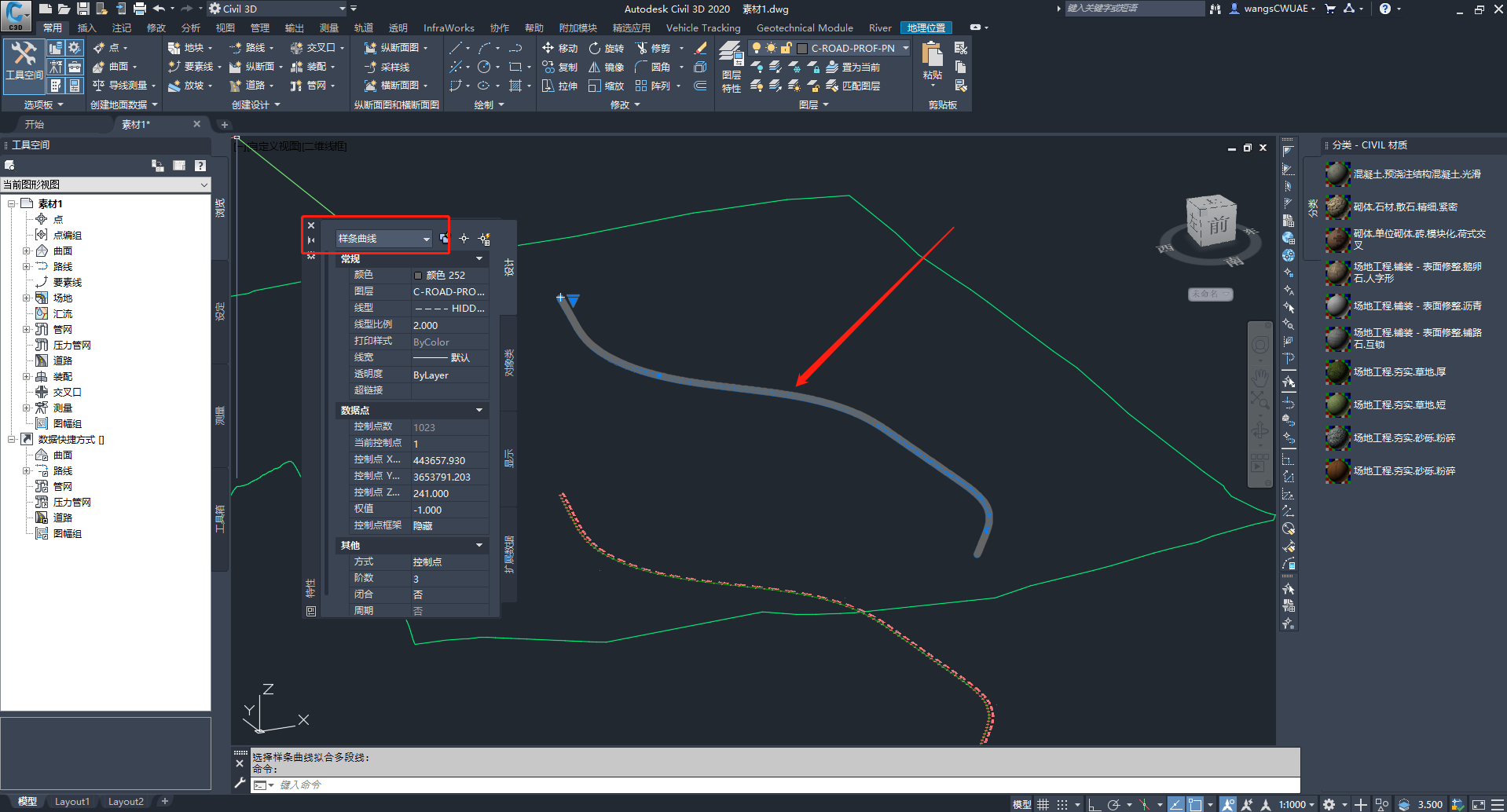

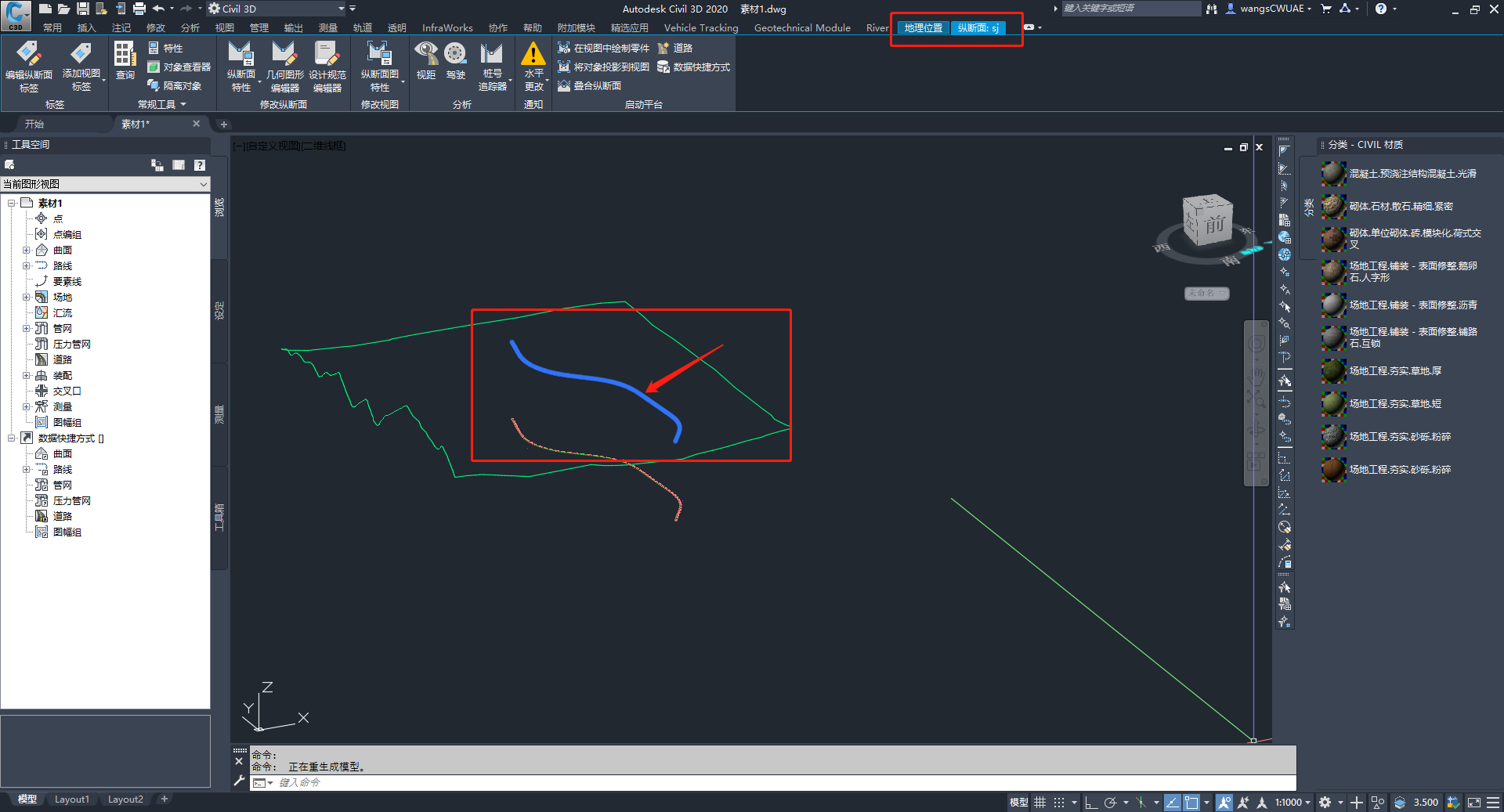

第三步：将视图转到三维模式下找到创建的设计线。

第四步：将设计线转化为样条曲线（样条曲线点满足精度要求即可，点数过多再生成模型时耗费的时间也多），并将样条曲线单独另存成”DWG”文件。

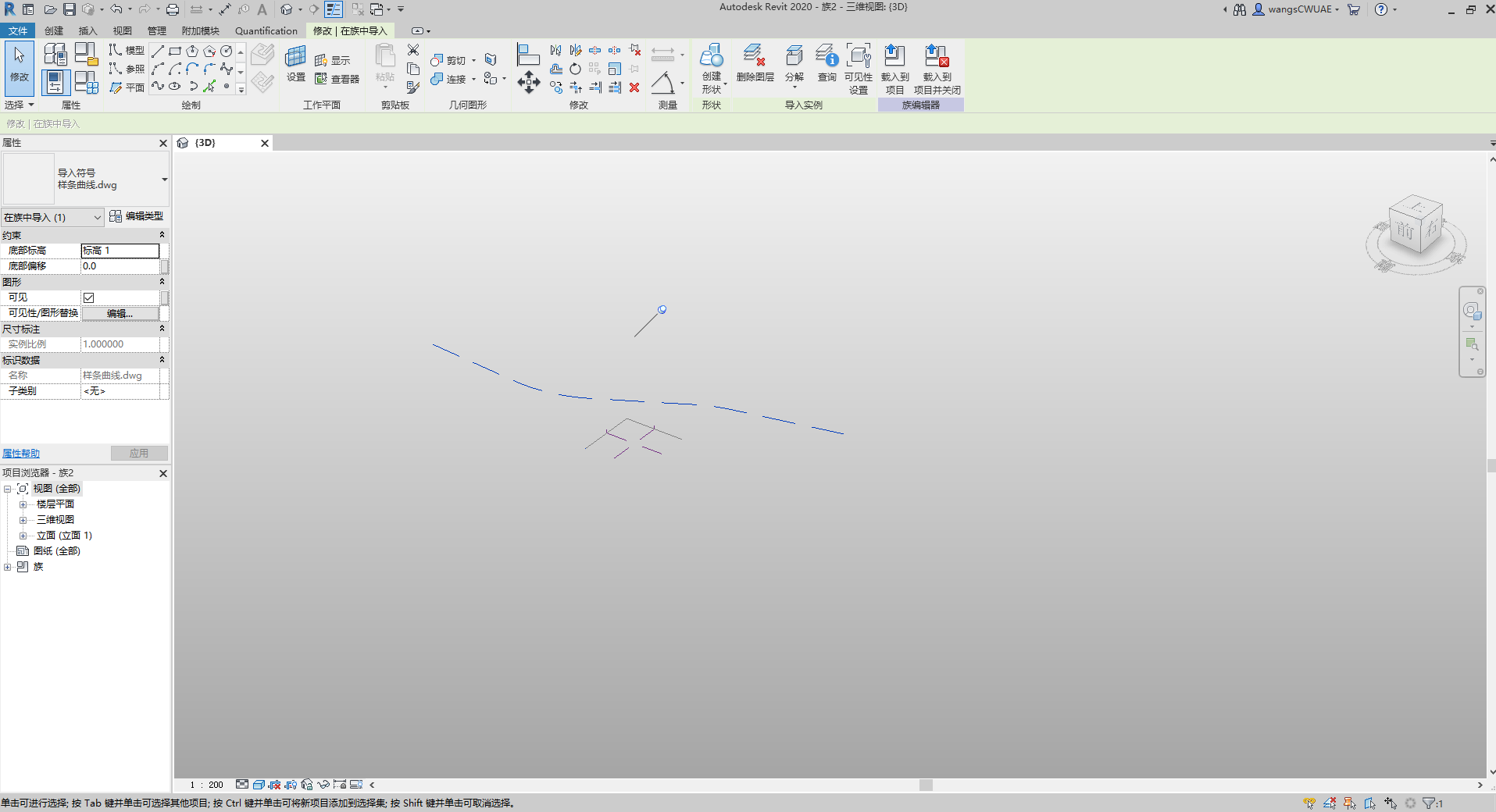

第五步：创建Revit体量族，将样条曲线文件导入到族里面。

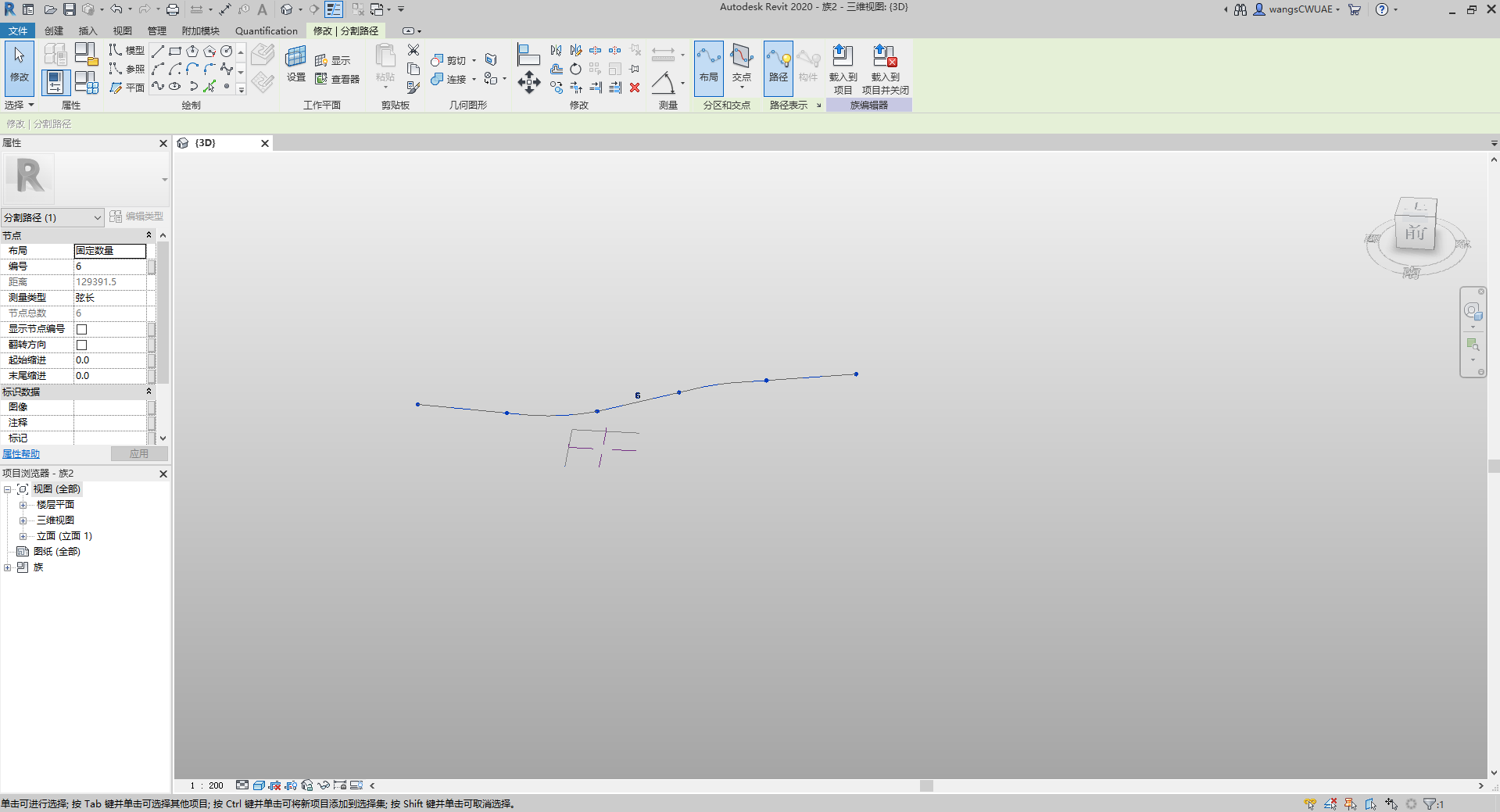

第六步：将CAD的样条曲线通过“分割”命令转化成Revit中的样条曲线，这样Civil 3D做的设计线就可以转化成Revit自己的样条曲线了。
