Revit技巧 | Revit楼板如何绘制?在Revit中如何使用楼板创建散水?

发布于:2024-10-22 17:30:02
239人 分享

Revit软件中,并没有专门的散水构件,那么怎么通过修改楼板构件,创建散水呢?下面进行简单讲解。

01

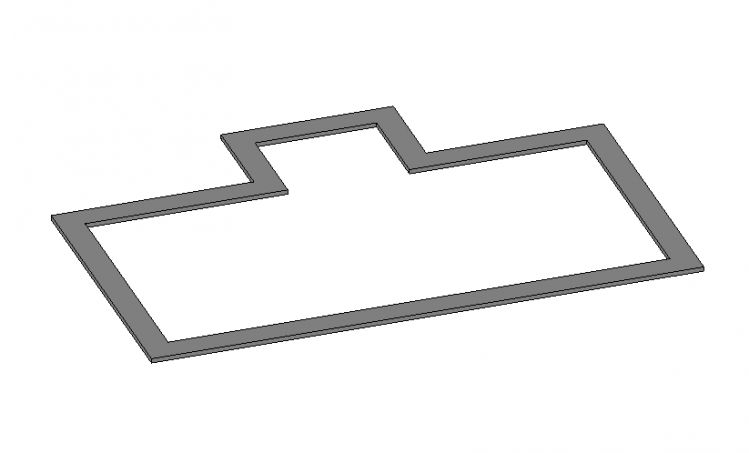

1、首先根据图纸要求创建楼板,根据散水轮廓绘制模型,如图所示。

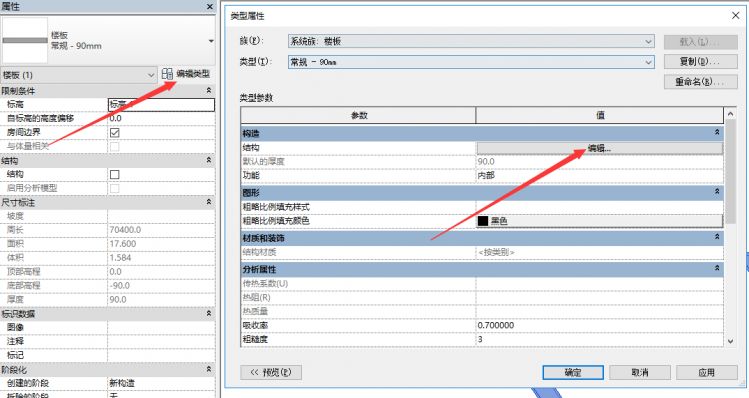

2、选中创建的楼板,点击属性栏选择编辑类型,构造栏点击编辑部件,如图所示。

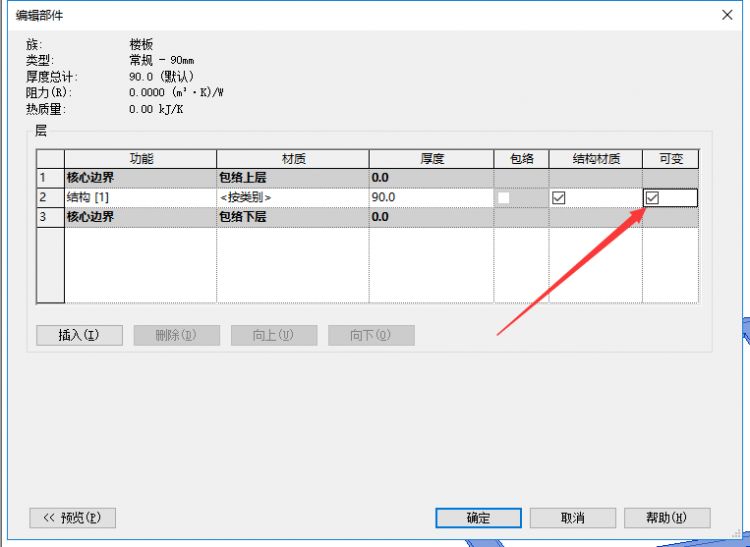

3、勾选可变,如图所示。

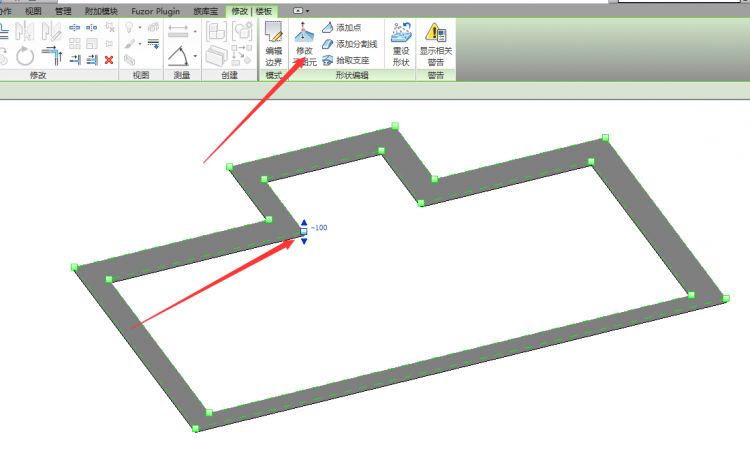

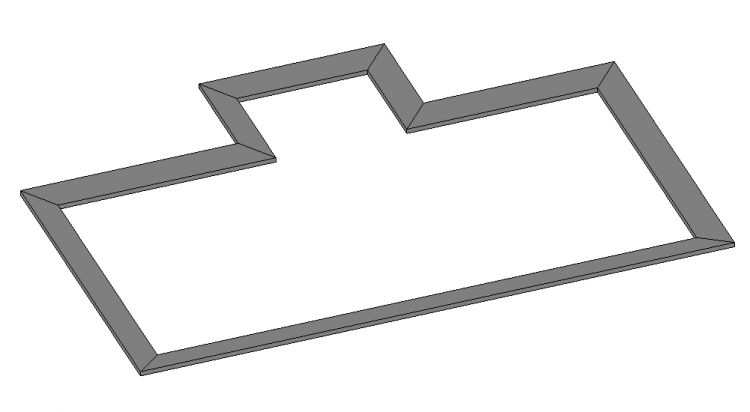

4、在修改栏,选择修改子图元,选中内边的点修改为高度为-100,如图所示。

意义:在使用Revit软件过程中,会发现很多实际工程中的构件并没有创建的命令,那么就需要想办法用其他构件代替,例如文中的楼板经过一定的修改代替散水,需要操作者对软件的命令有一定的了解,才可以熟练运用。
