在实际生活中，遇到的墙体除了中间的结构层以外，在结构层两侧还有装饰面层，尤其在某些特殊位置，可能会出现同一侧面层上部材料和下部材料不一样的情况，例如卫生间在一定范围内要做防水或者是贴瓷砖，而不是简单的同一种面层，这种墙体在Revit建模中我们该如何处理呢？那么接下来就给教大家如何在Revit中新建这种的墙体！

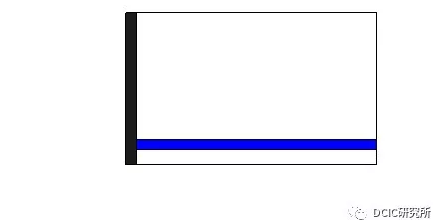

墙身大样图
一、打开Revit，新建项目然后点击墙体

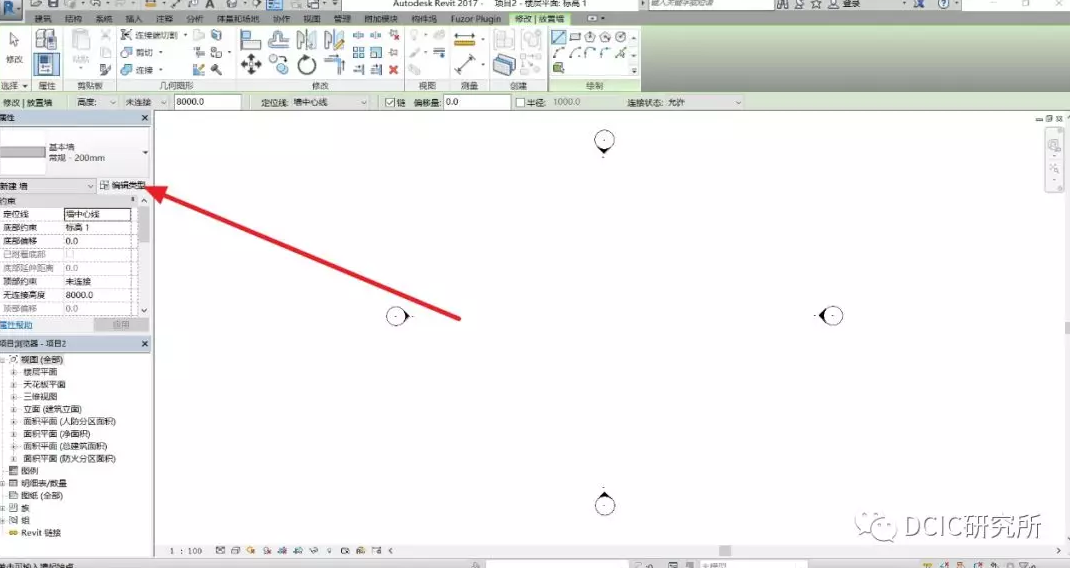

二、点击编辑类型界面，对墙体进行编辑

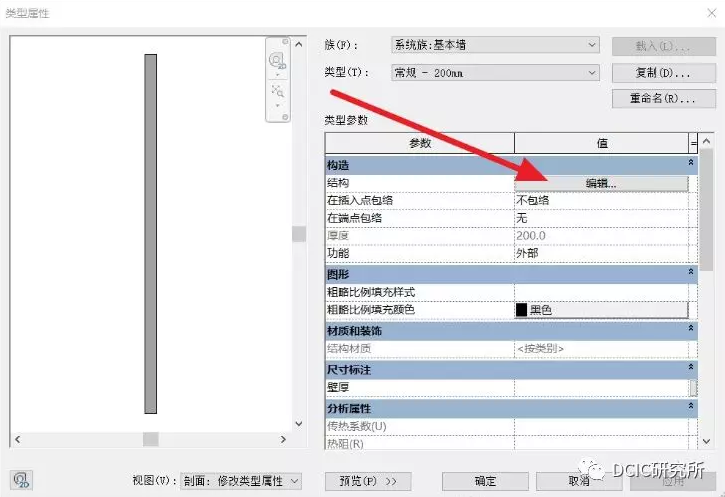

三、在类型属性界面点击编辑，对墙体材质进行修改
四、点击插入，修改功能为面层，并对面层赋予材质

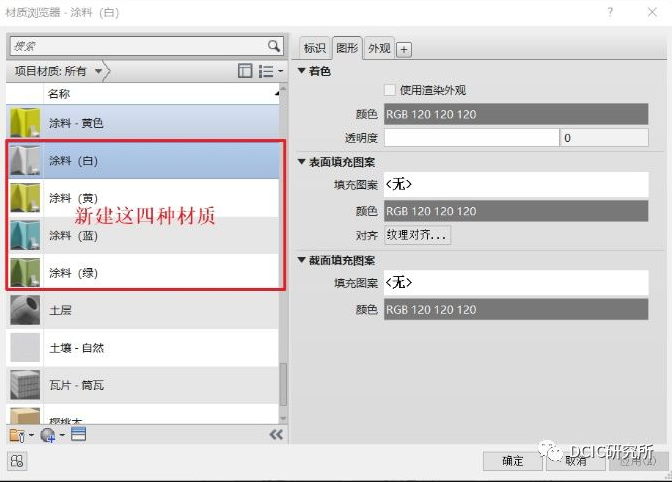

五、在材质界面新建四种材质

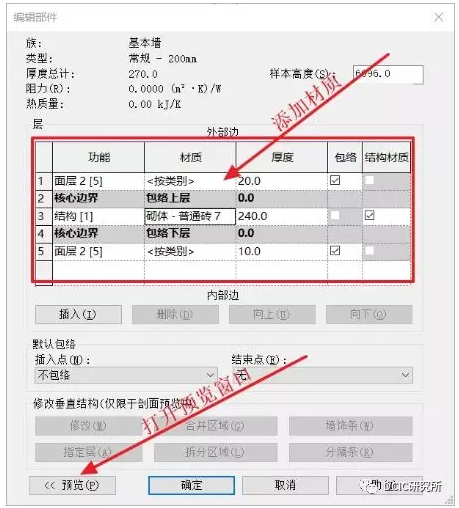

六、给面层添加材质

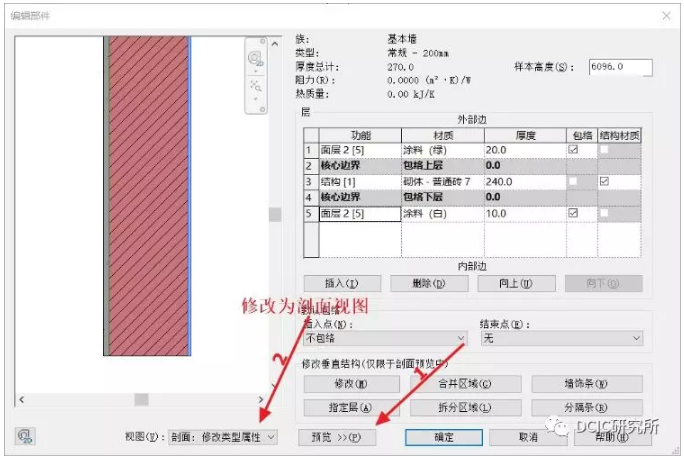

七、点击预览，并修改视图为剖面视图

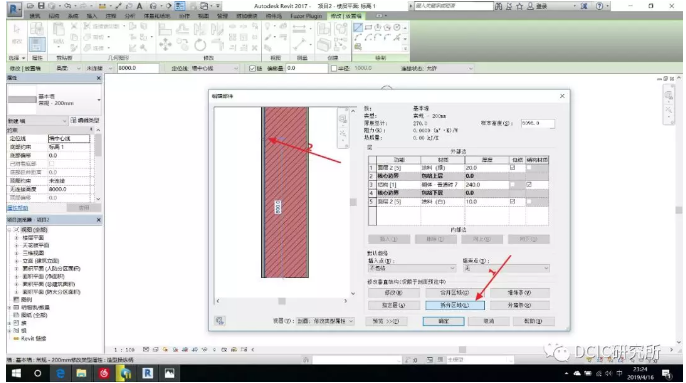

八、点击拆分区域，在左边的剖面图上点击拆分（可选择不同层进行拆分，在出现临时尺寸标注后单击鼠标左键即可）

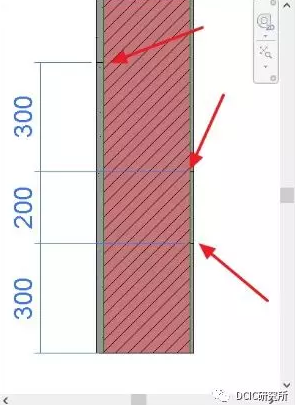

九、同理将墙进行如下拆分

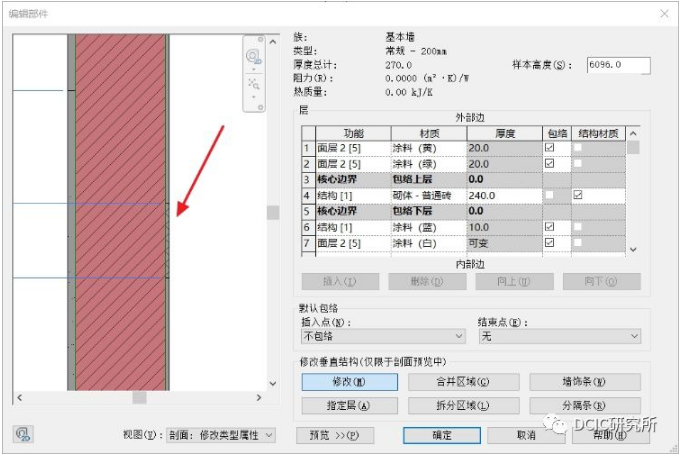

十、首先点击插入，其次将功能修改为面层并赋予材质，并点击新建好的材质，然后点击指定层，选中左边剖面图中需要修改的地方，最后点击修改
十一、依照同样的方法对右侧面层进行材质修改
十二、效果展示
