生活中，我们经常见到木制建筑中的"榫卯结构"，今天就一起来学习Revit中"榫卯结构"是如何绘制的。

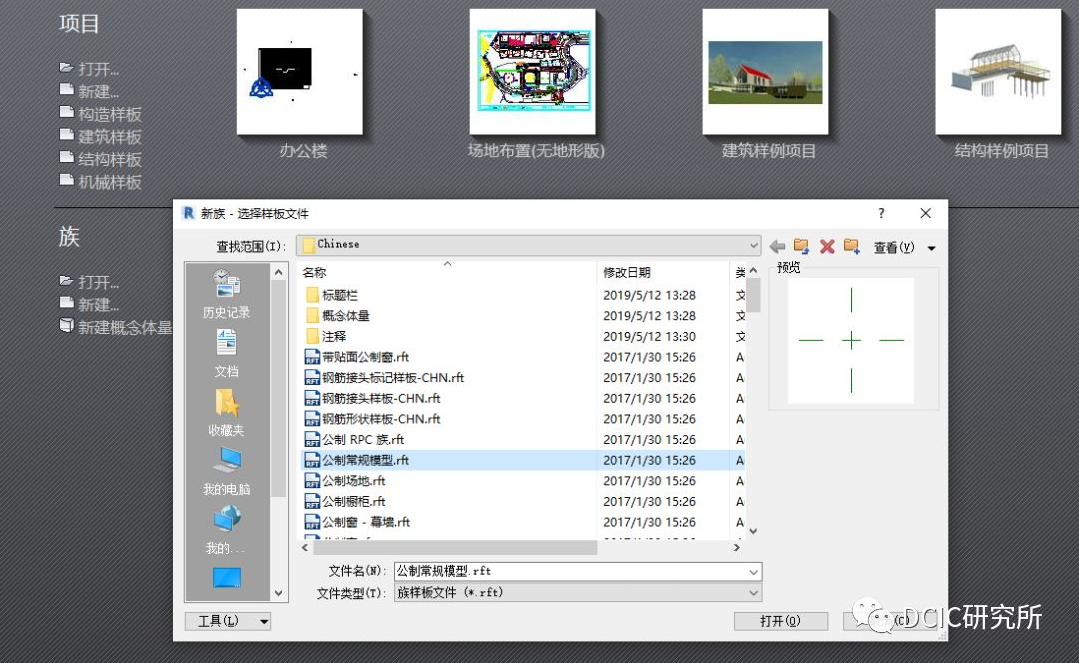

    1.新建族文件，选择"公制常规模型"。

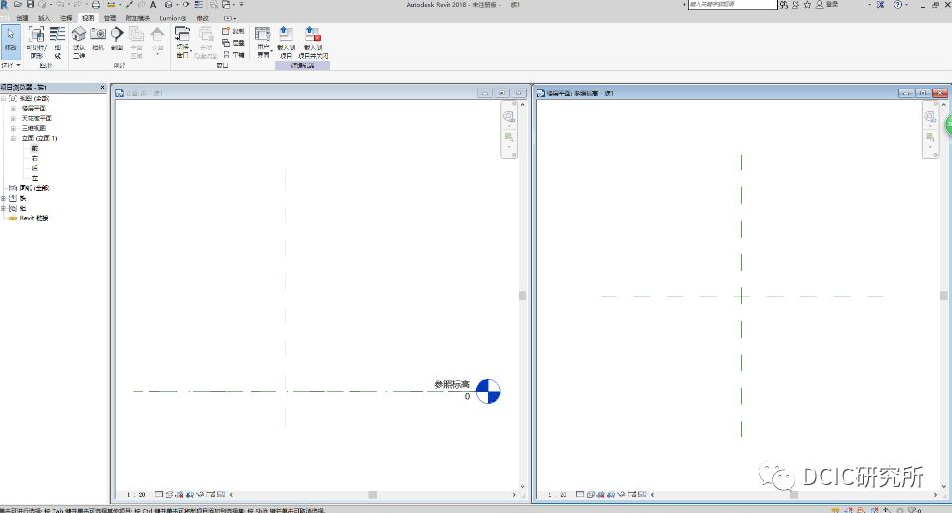

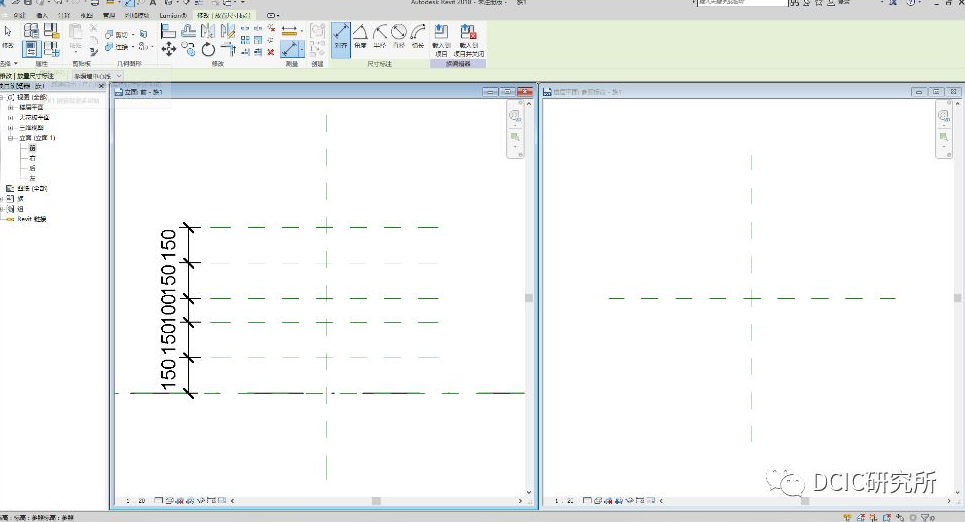

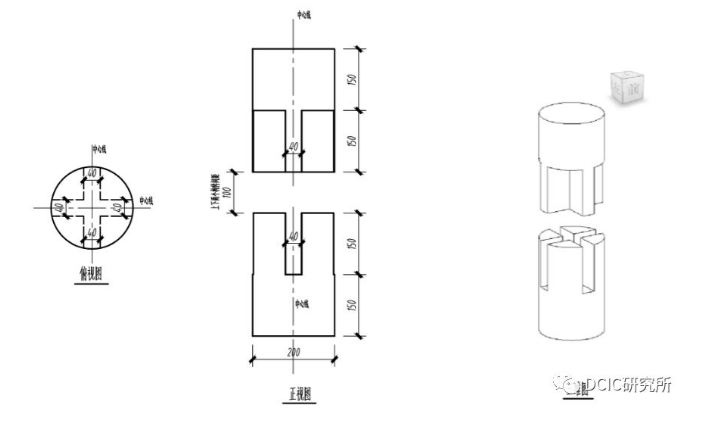

    2.选择立面做参照面，确定构件高度。通过正视图可知，需绘制6个参照平面，即按照正视图尺寸绘制。

    3.绘制榫卯结构下方的圆柱。

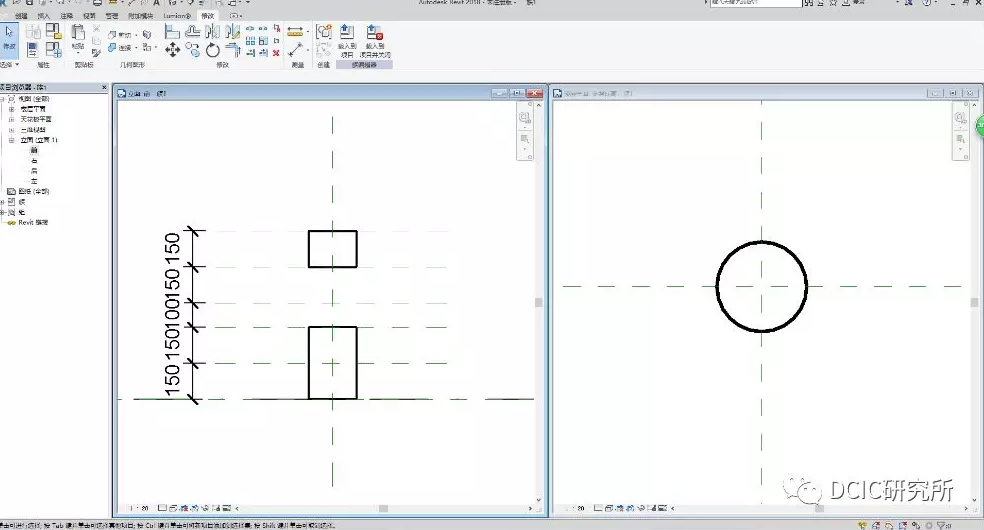

    在"创建"选项卡中选择"拉伸"工具，在楼层平面中创建圆形，在立面中调整高度至相应的参照平面。同理，创建榫卯结构上方的圆柱，选择适当的参照平面，如图所示。

    4.绘制榫卯结构中上方的十字图形。

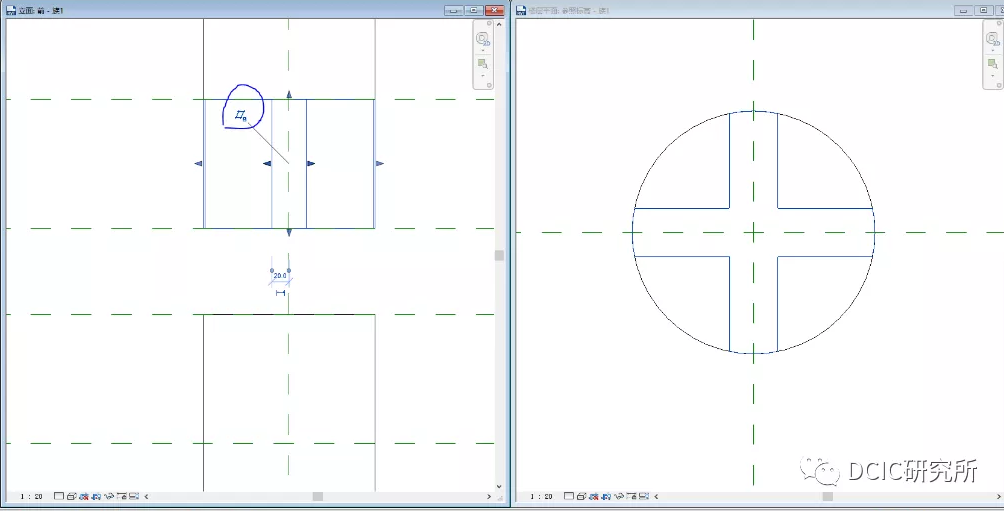

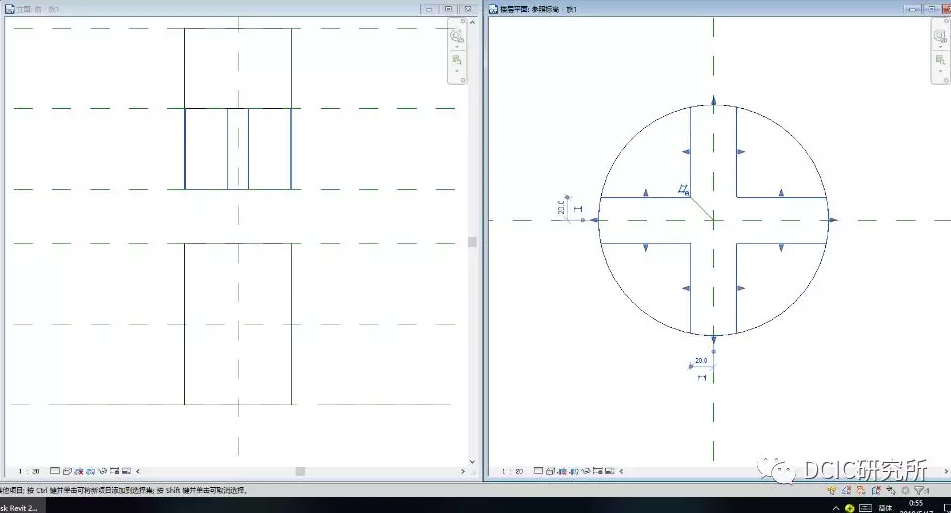

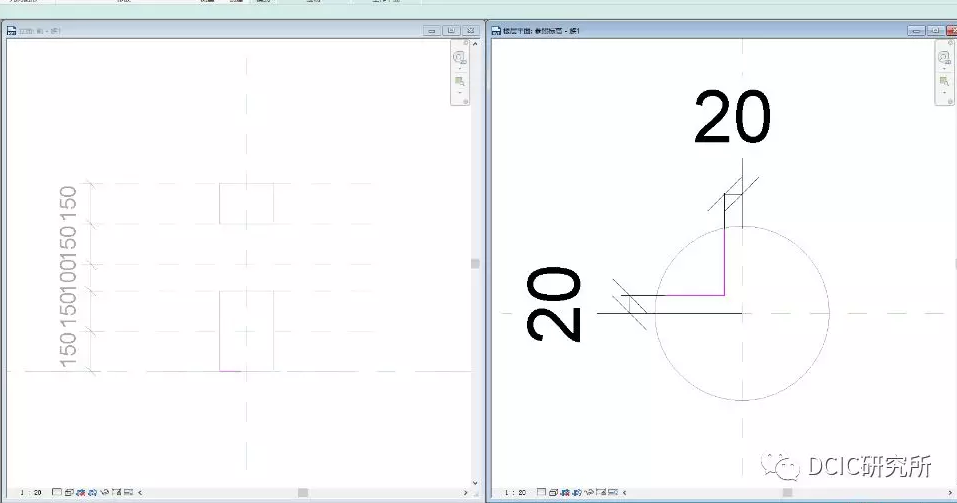

    在平面上创建“拉伸”，先画出一个直角，根据俯视图，修改与圆形直径的距离。通过"镜像"和"旋转"命令，完成十字图形直线部分；使用"起点终点半径弧"画出中间弧线部分，在立面中调整高度至相应的参照平面。

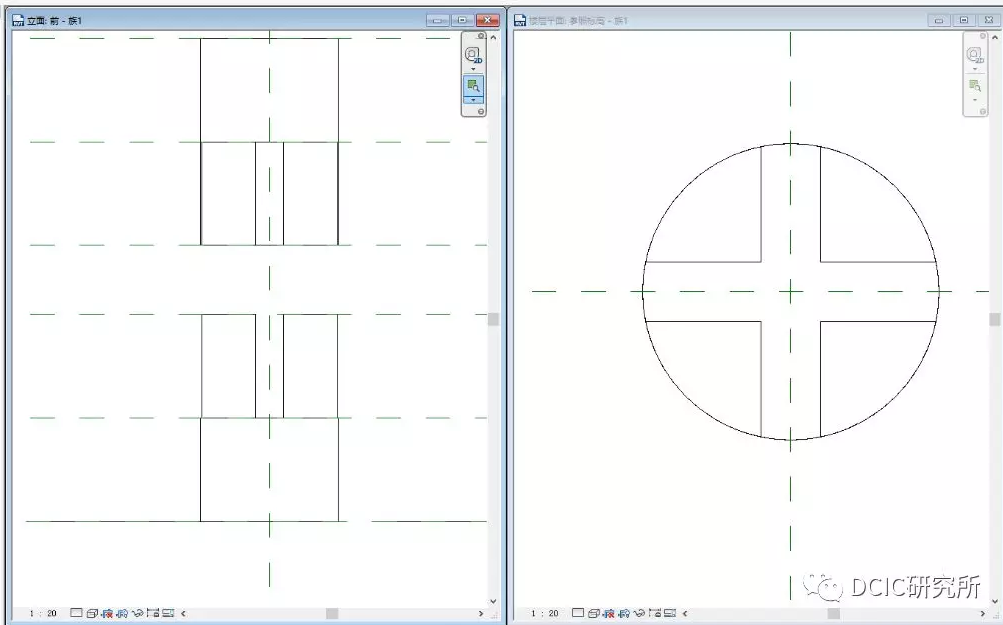

    5.图中榫卯结构上方的十字图形与下方的空心十字图形高度和大小一致，将上方的十字复制到下方，与圆柱进行剪切，得到空心十字图形。选中上方十字图形的“取消关联工作平面”，将十字复制下去，与圆柱重合，选中下方的十字图形，在属性面板中改为"空心"。选中"剪切"命令，选择十字与圆柱，进行剪切。

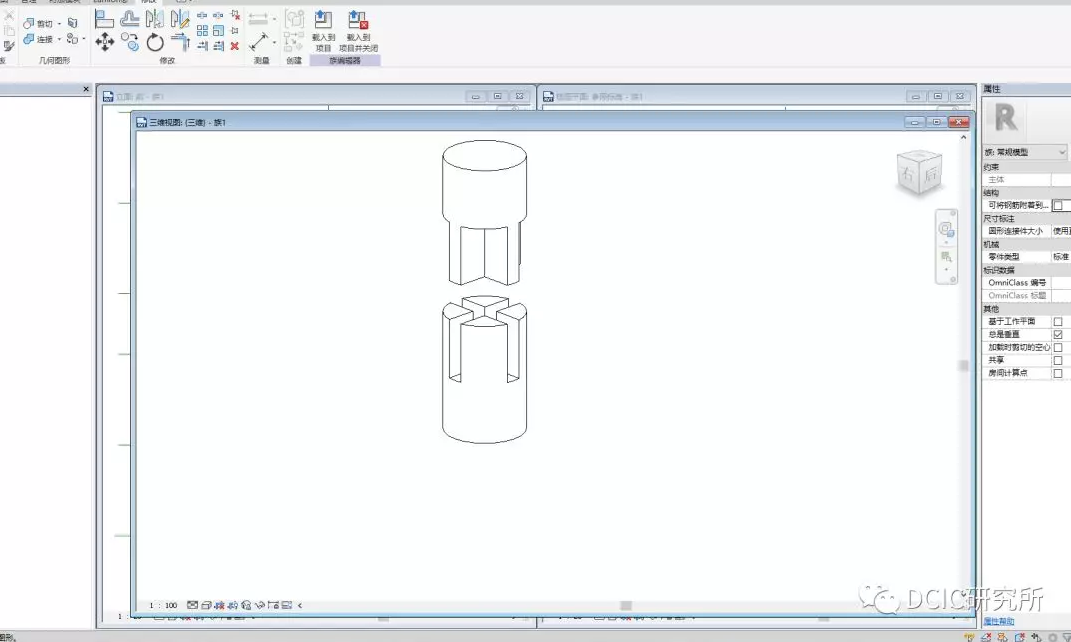

    6.用"连接"命令将上方的圆柱与上方十字图形进行连接，榫卯结构就完成了。
