在使用Revit创建给排水模型的时候，由于Revit自带的机械样板提供的管道系统有限，然而在实际工程中，会遇到许多其他的管道系统，本文将针对管道系统的创建以及为各种管道系统进行区分进行讲解。

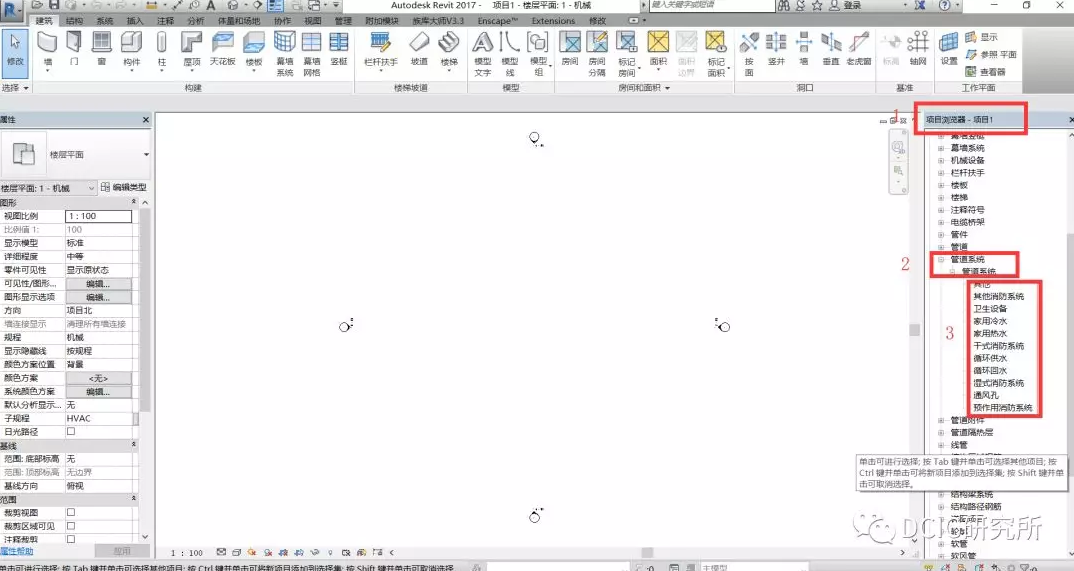

1、首先我们新建一个项目，并选择样板“机械样板”，然后点击“项目浏览器-族-管道系统”。由图片可知，样板自带的系统仅有图中的几种，而在实际项目中还有其它的系统。例如在高层建筑中分高区给水系统、低区给水系统，在建模开始之前，我们应该提前对管道系统进行设置。
2、在管道系统进行创建之前，我们首先应当区分管道的大致类型，例如建立低区给水系统应首先明确其为给水系统的分支且水温应为冷水，因此我们可以根据循环供水进行创建。创建步骤为“选择循环供水-右键点击-复制-重命名”。通过复制的方法就可以简易的创建出一个新的管道系统。
3、管道系统创建完成之后，为了在建模以及展示的时候能够更好的区分出不同系统，可以对管道系统进行设置。

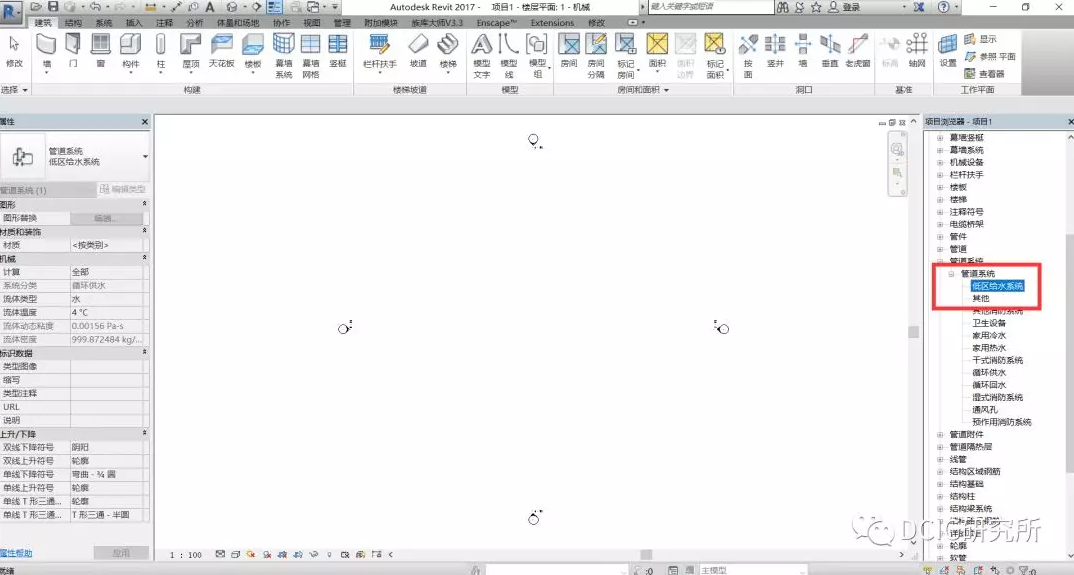

1)双击项目浏览器中的“低区给水系统”，进入类型属性编辑界面

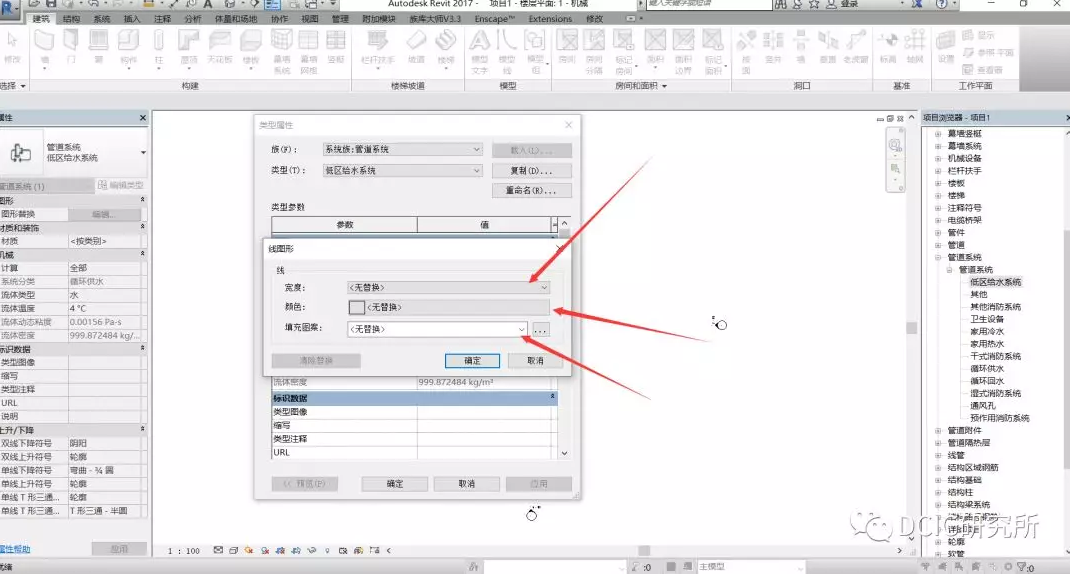

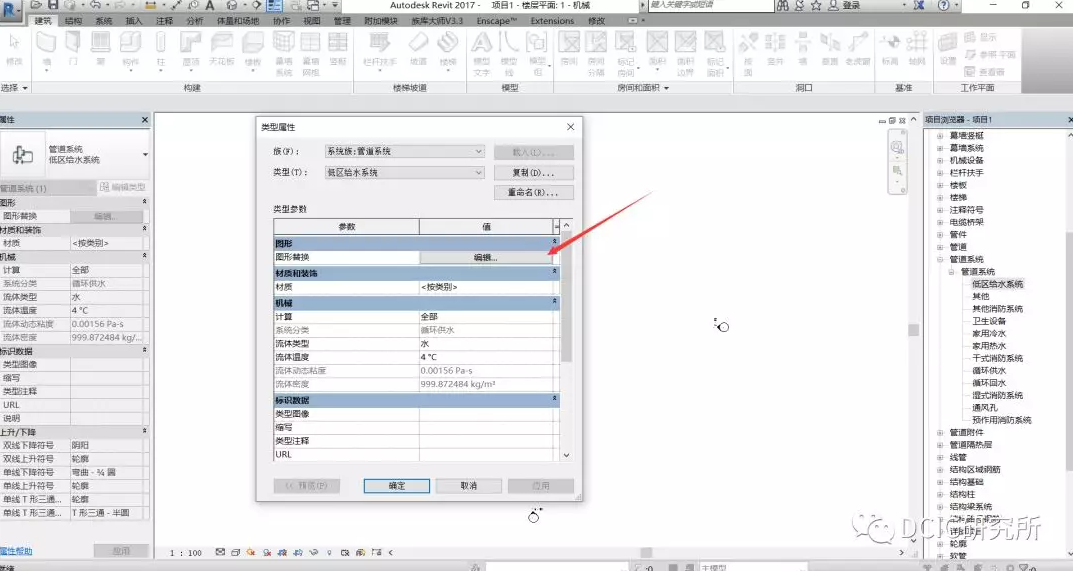

2)进入类型属性编辑界面后点击“图形替换”后的编辑选项，对线的宽度、颜色、填充图案进行替换。

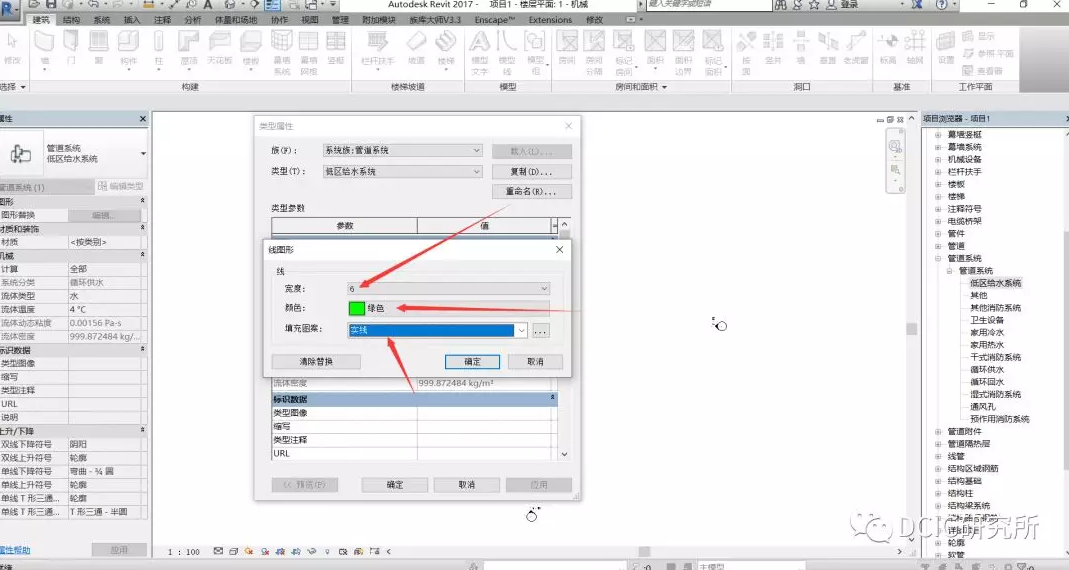

例如对宽度设置为6，颜色为绿色，填充图案为实线

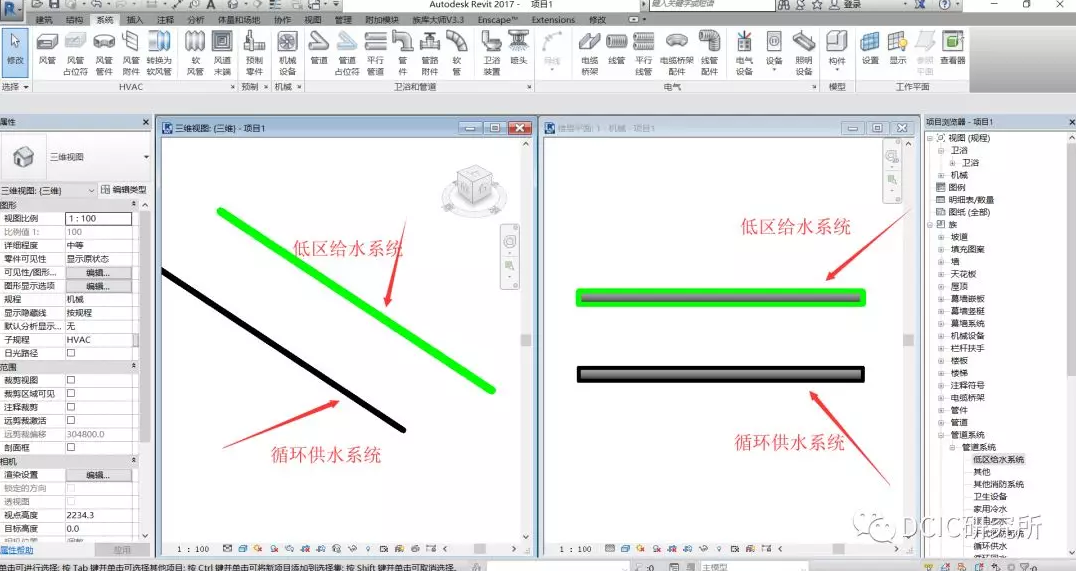

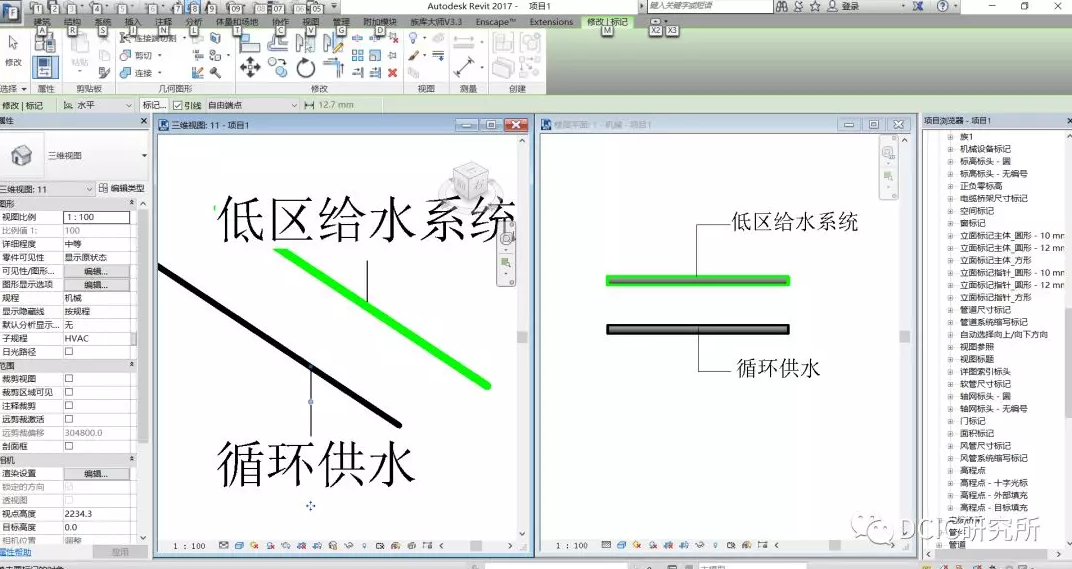

4、然后进行管道的绘制，即可看到不同管道系统显示效果不同，同时也可对管道系统进行标记。（在绘制管道时必须在属性处将对应的系统类型进行修改）
5、通过这种方式创建管道系统后，不仅管道的颜色会进行修改，在管道上的管件以及机械设备都会进行相应颜色的显示。
