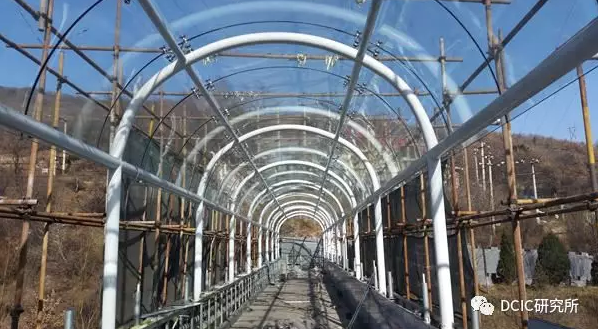

现如今很多建筑物在走廊设计方面有各式各样的类型，阳光走廊是众多走廊里最受欢迎的类型之一。我们使用Revit中的概念体量来创建阳光走廊，下面跟着一起学习吧！

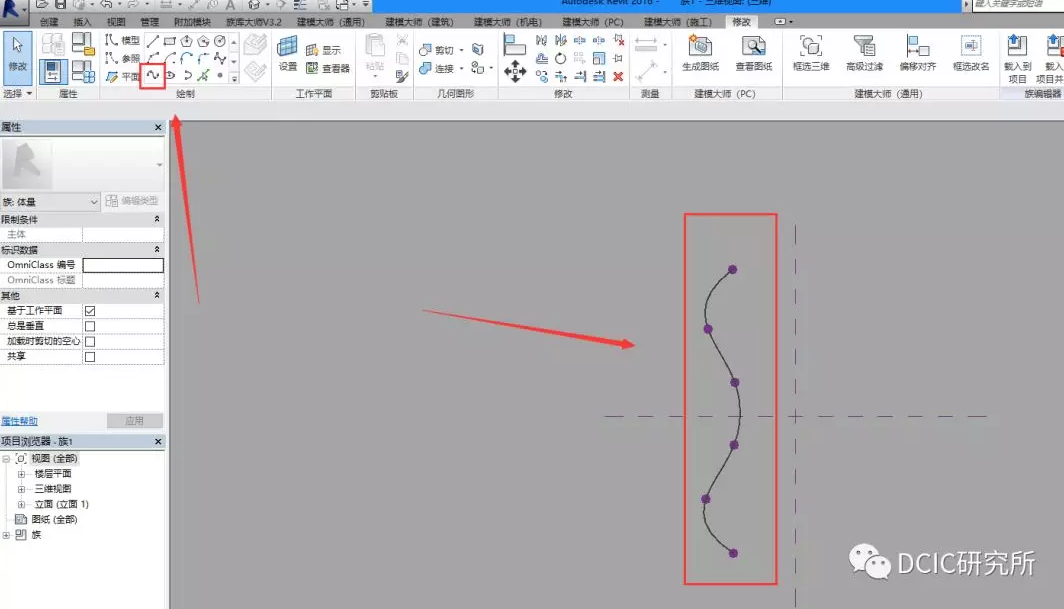

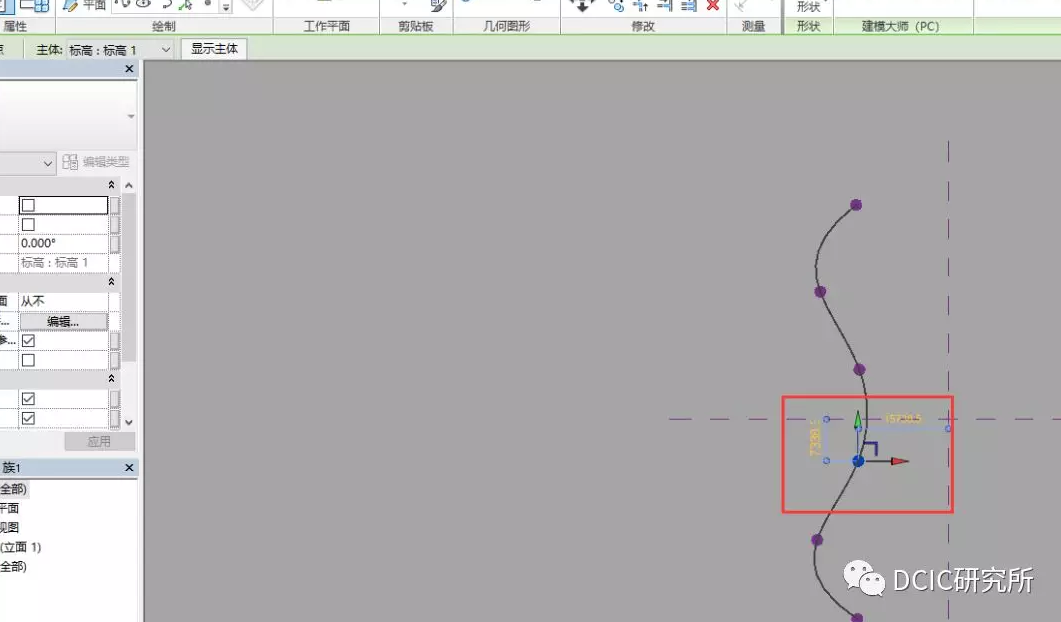

1.打开Revit，新建概念体量，选择"标高一"为工作平面，在工作平面上选择通过点的样条曲线来绘制一条曲线。在绘制完成后，选择点，拖动点来调整曲线，在实际过程中，可以导入CAD图纸进行绘制，更加精确。

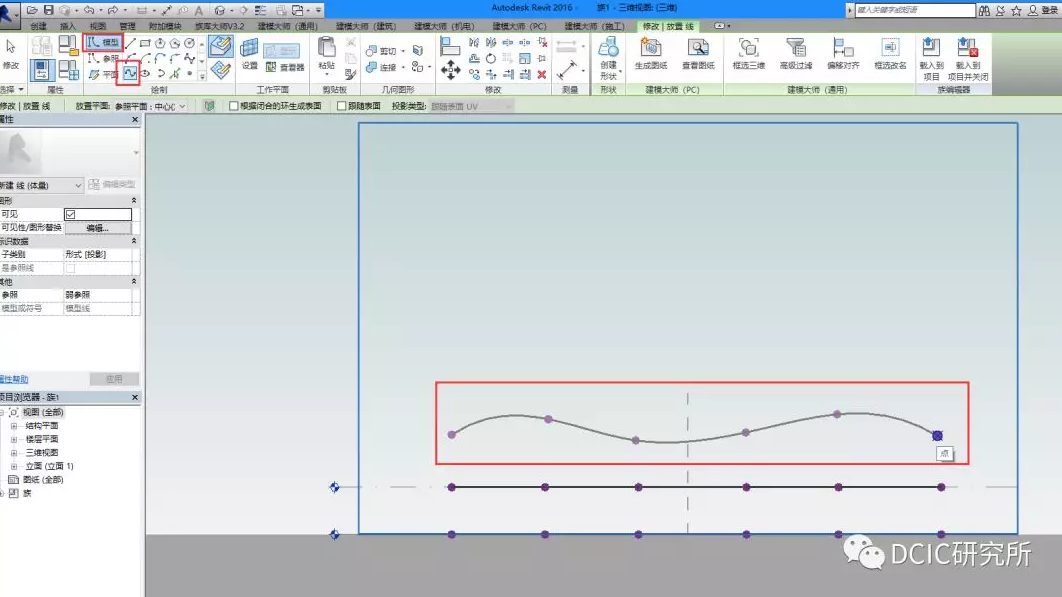

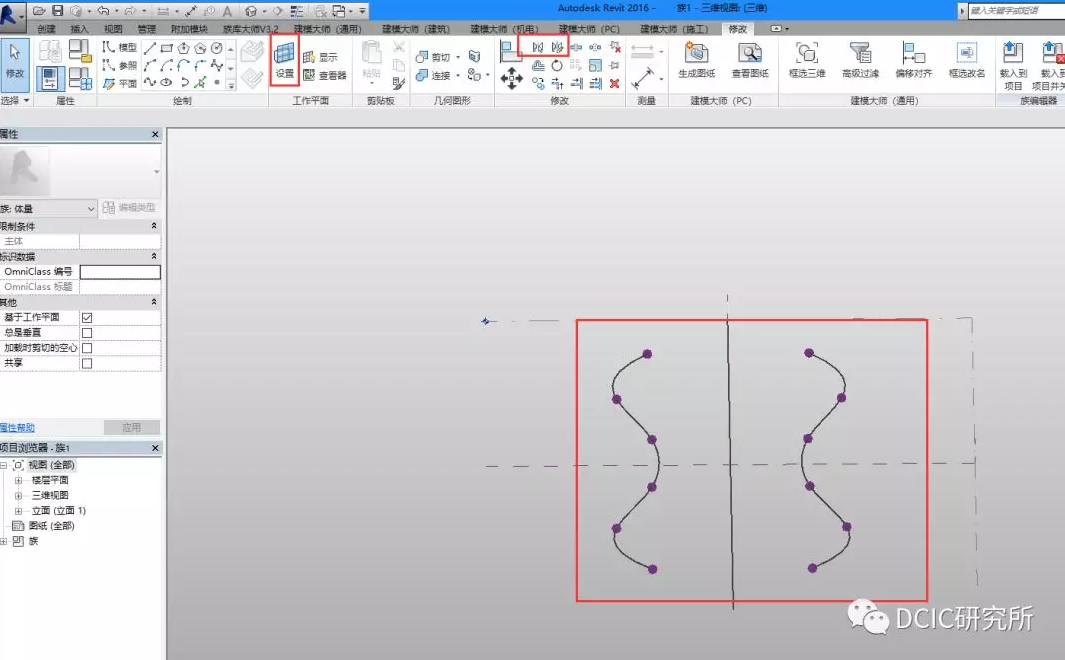

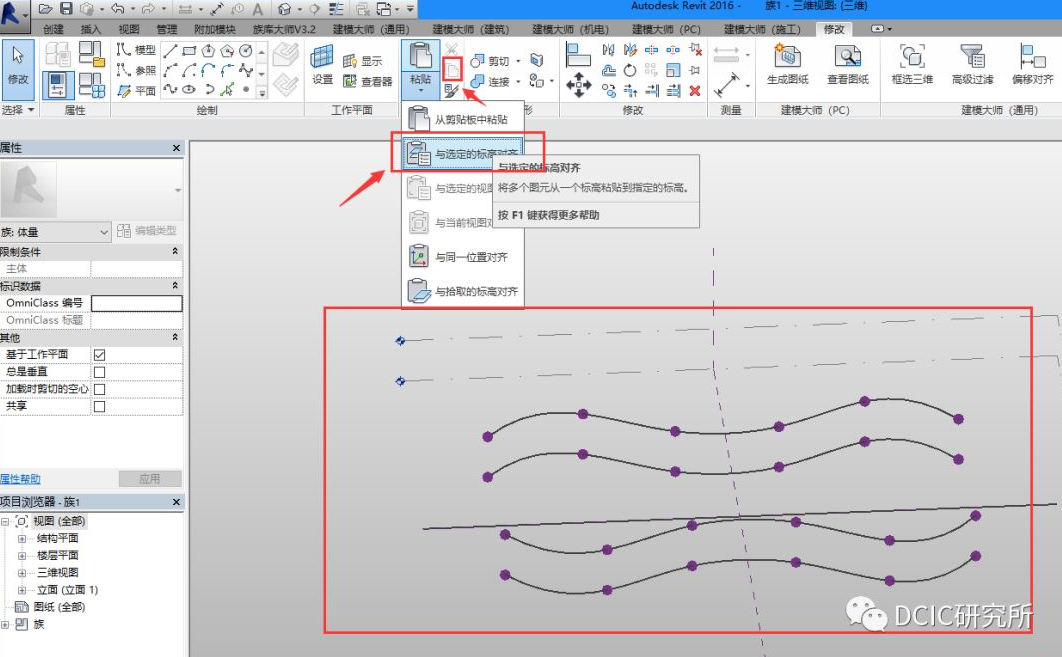

2.通过"模型线"作为参照线，将绘制的曲线通过"镜像"得到另外一条曲线。新建标高，标高的高度可根据曲线来设置，选择合适的高度，复制两条曲线到"标高二"。
3.得到四个参照平面之后，继续绘制曲线，以中轴线为参照平面绘制顶部的轮廓线，也可以单击点来调整，尽量使顶部轮廓与周围轮廓更融洽。

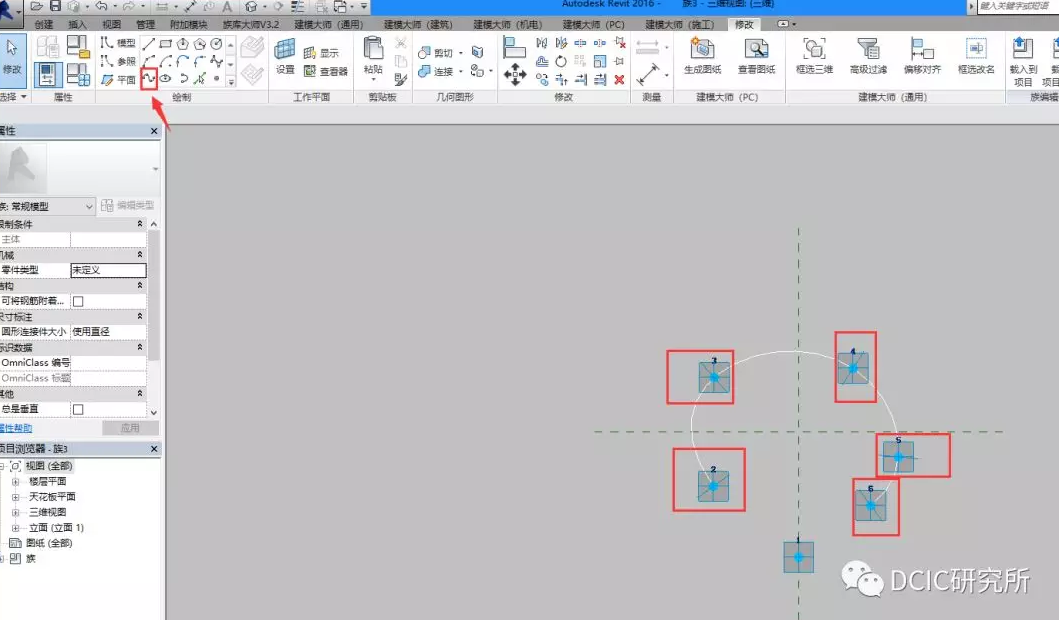

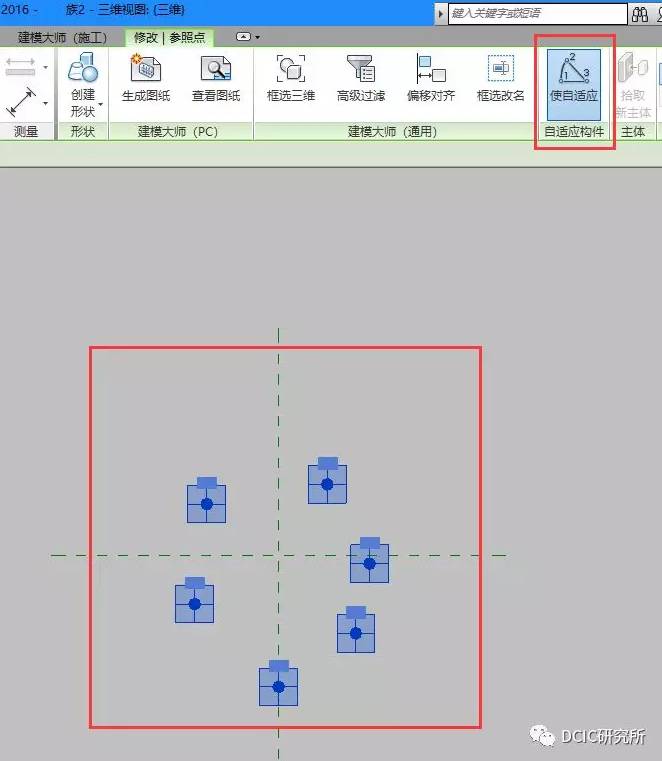

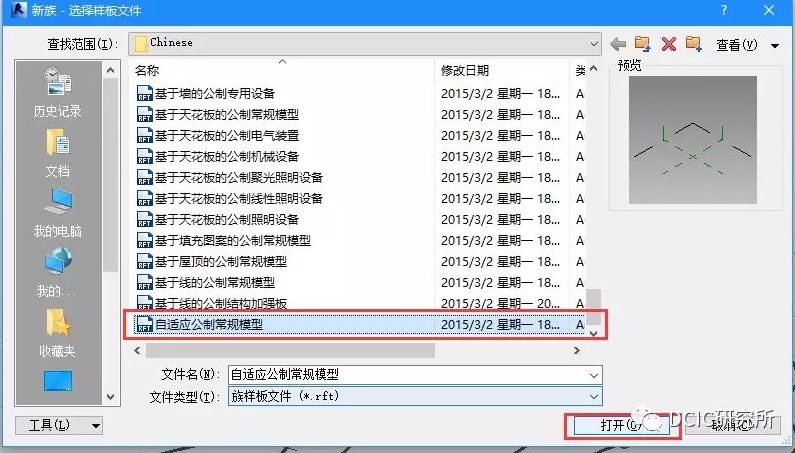

4.创建五条轮廓线之后，新建自适应常规模型族，直接在工作平面上放置六个点，将六个点框选起来"使自适应"，通过点的样条曲线将二至六依此链接起来。

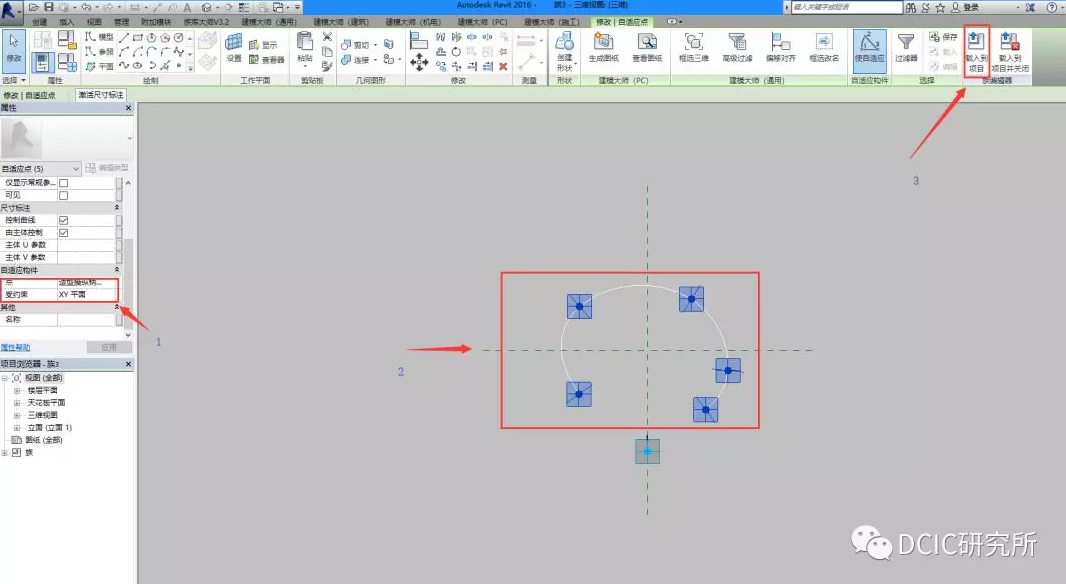

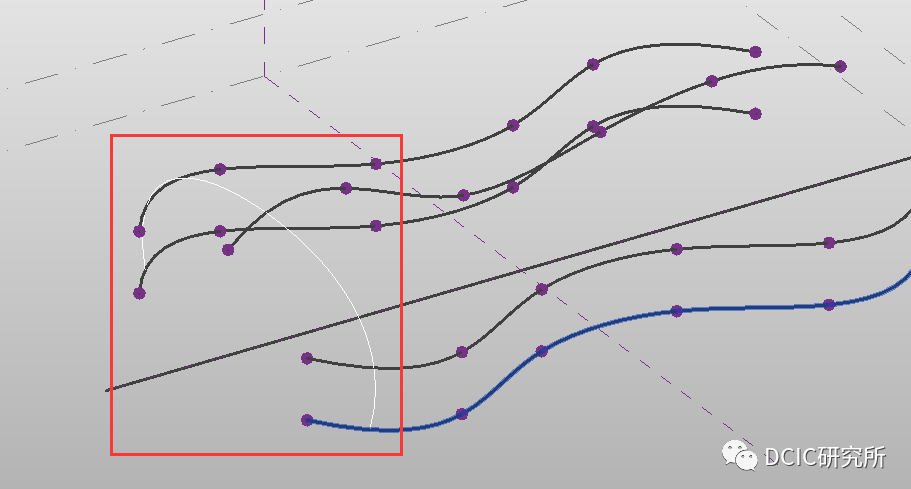

5.把第一点放在中轴线上，依次拾取五条曲线，查看一下，双击自适应曲线，选中二至六号点，在属性栏中点击"点"改成"造型操纵柄点"，受约束栏改成XY平面，载入到项目中。

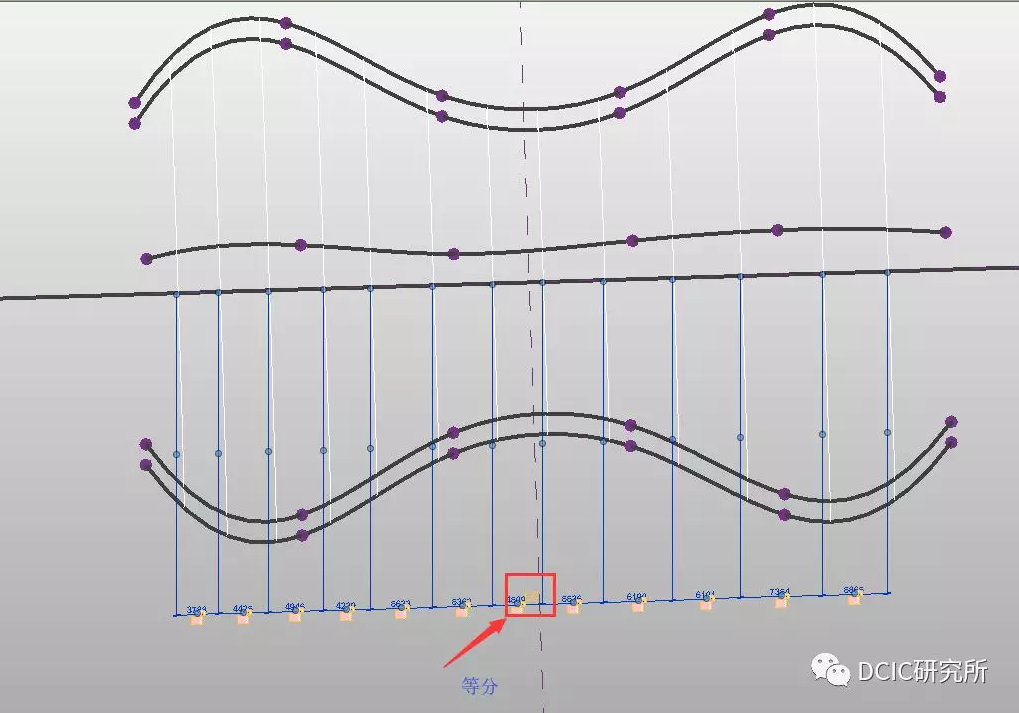

6.选择自适应线条沿中间模型线进行复制（也可以选择自适应线条，按住Ctrl直接拖动复制）。选择中间条模型线为工作平面，对模型线上的点依次"注释"，点击"EQ"等分。

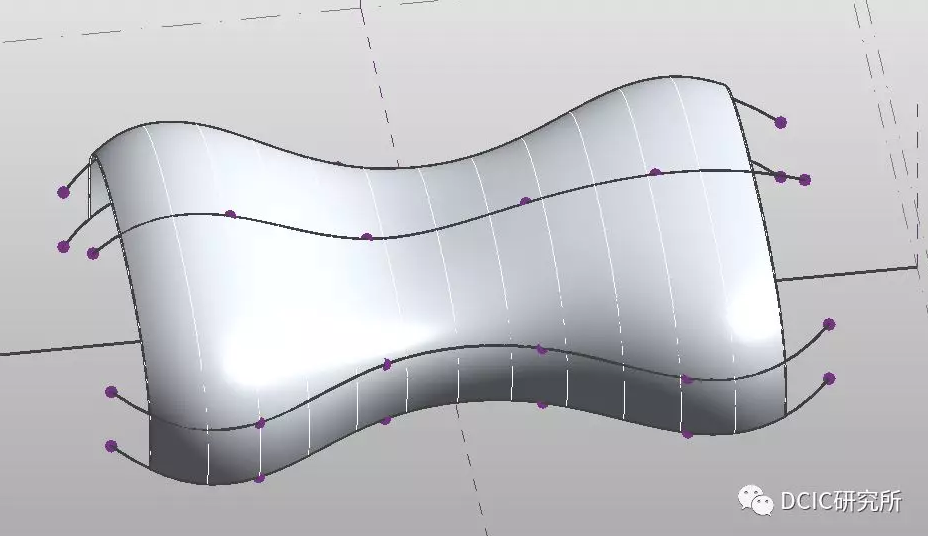

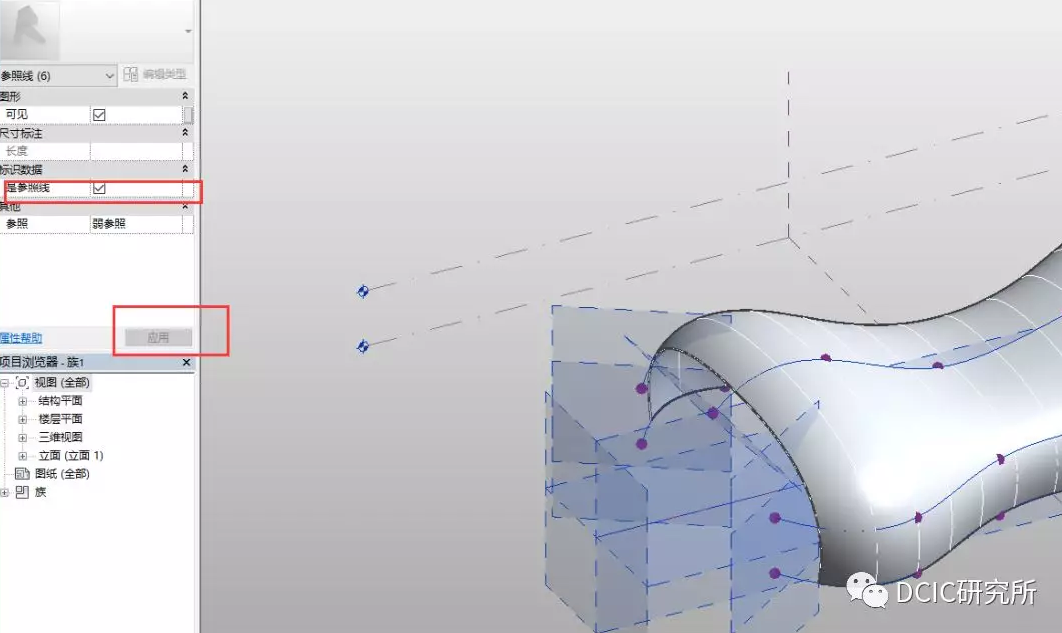

7.选择全部自适应线条，创建实体模型，得到阳光走廊的外表皮，选择绘制的所有样条线，在属性栏中将其改成参照线。

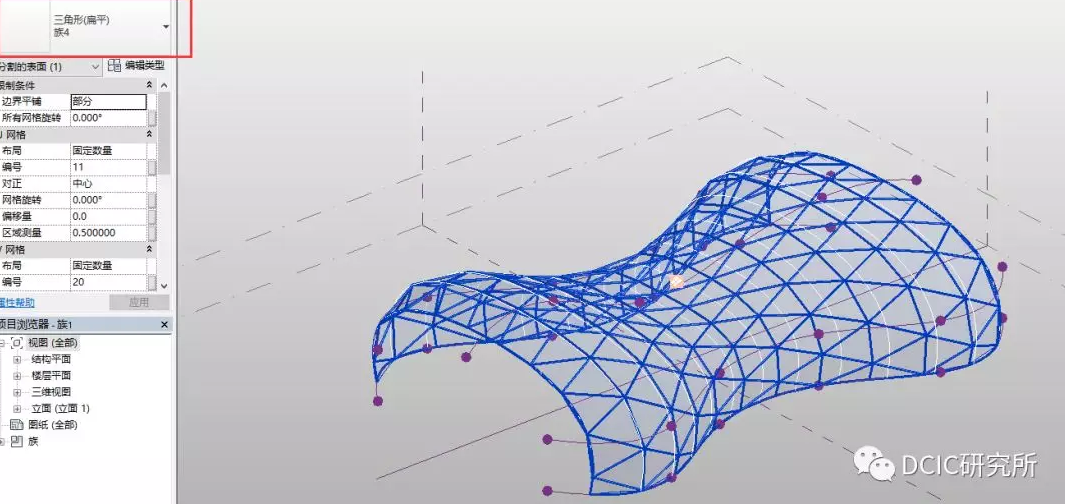

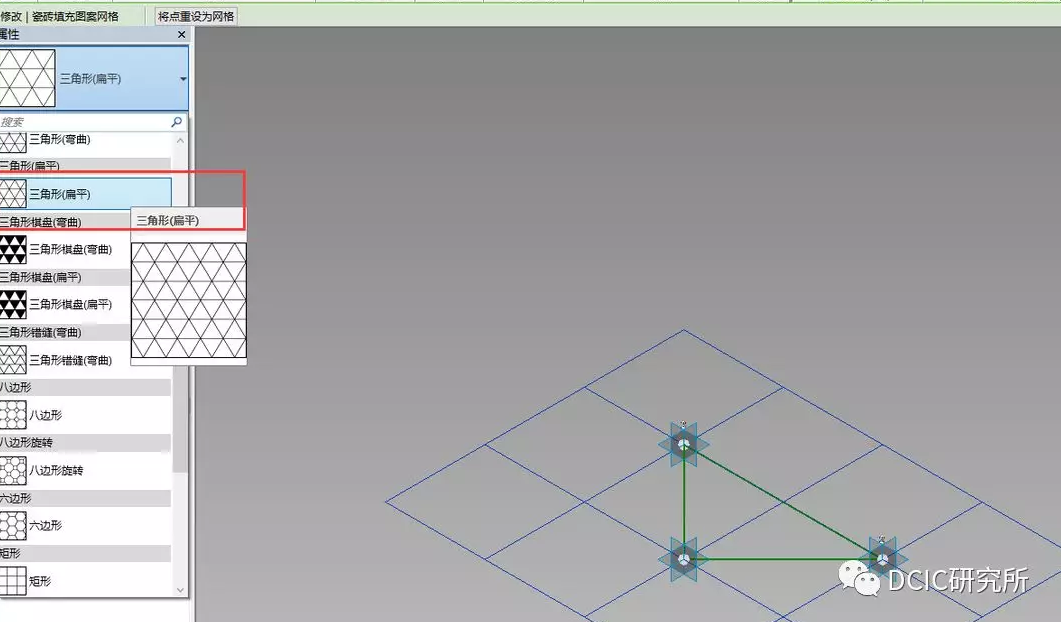

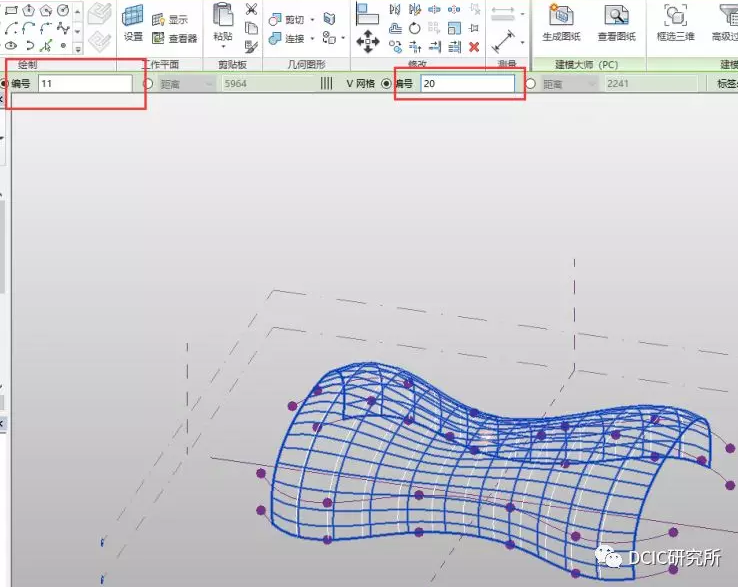

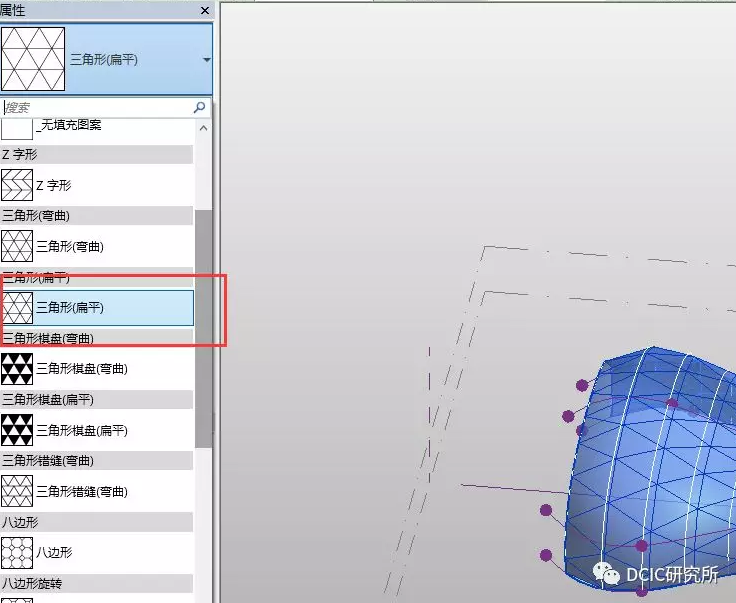

8.点击图形表面，选中"分割表面"调整UV网格，U为11，V为20。选择填充图案，选择"三角形扁平图案"。

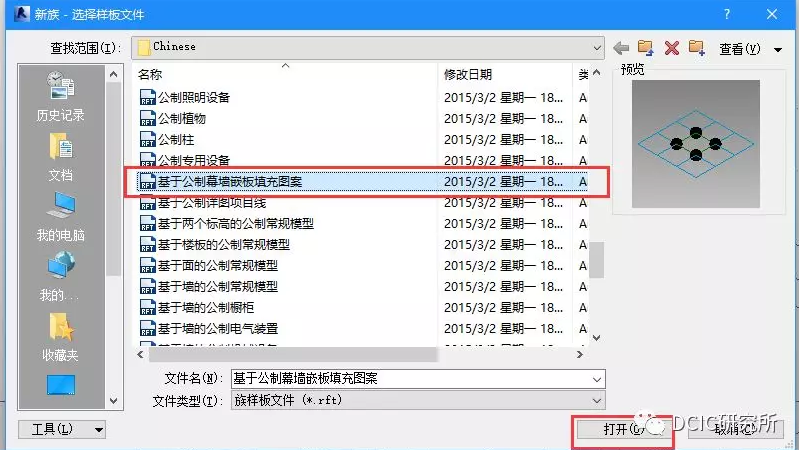

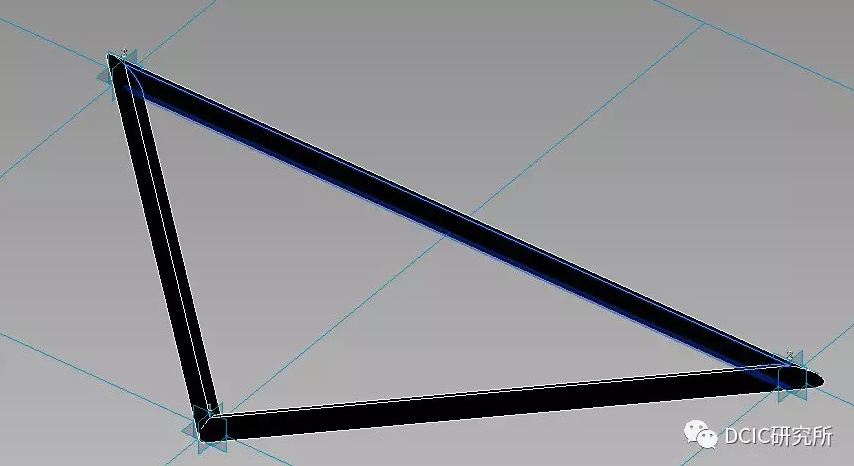

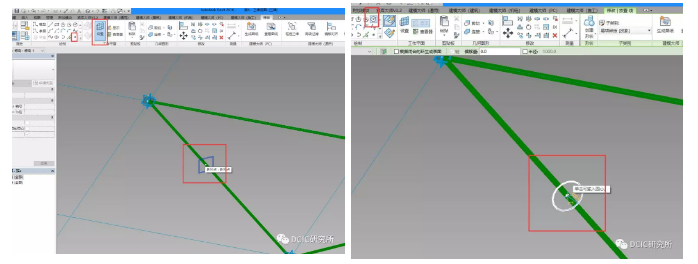

9.新建"基于公制幕墙嵌板填充图案"族，进入到族编辑界面，点击矩形界面，改成三角形填充。在其中一条轮廓线上放置一个点，设置点为参照平面，在此平面上绘制半径为100mm的圆。选择圆圈，再选择参照线点击"创建形状"，就得到了"钢网架"。

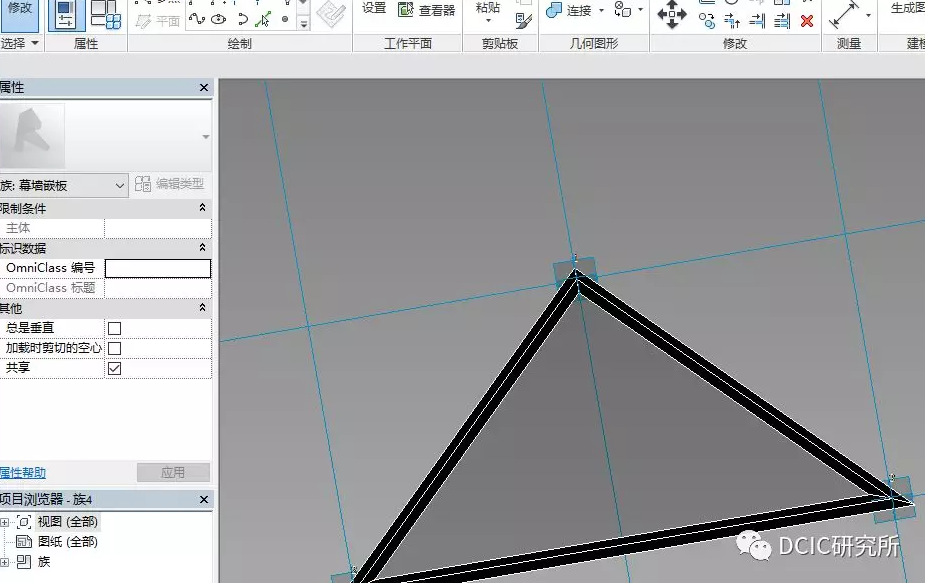

10.框选整个图源，使用过滤器，只留下参照线，创建实心形状，将实心形状厚度改成12mm，"材质"改成"玻璃"，载入到项目中。
11.选择填充图案，选择刚才创建的族。

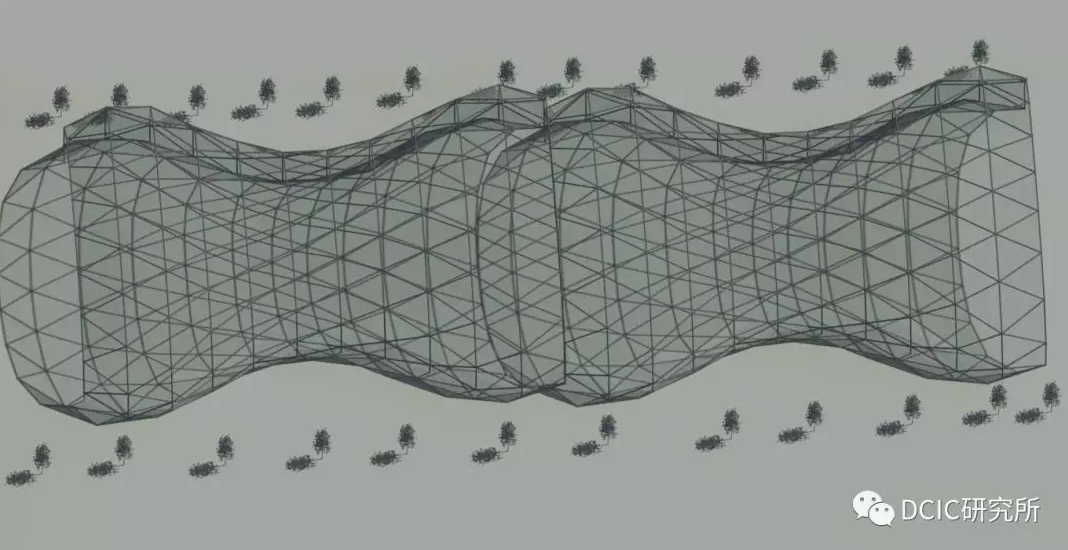

12.载入到项目中进行简单渲染，成果图如下。
