Revit软件出图怎么隐藏内部图纸外框线？

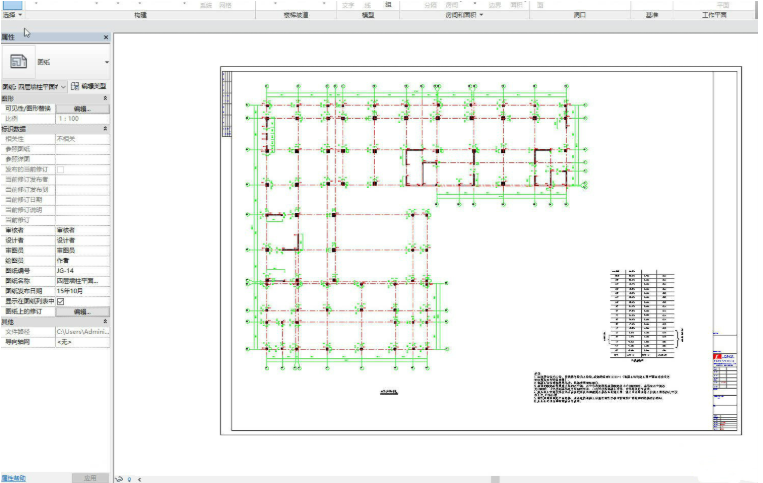

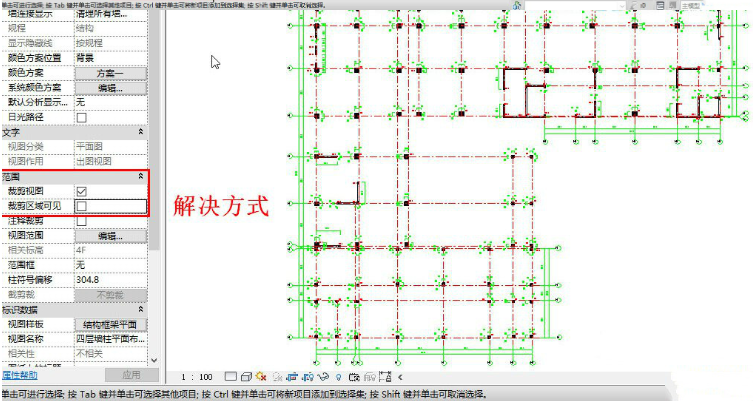

　　1、如上图所示：将图纸放置所创建好的图框，发现放置进来的图纸还显示着外框线及立面视图点。对于这个问题我们应该怎么解决呢? 解决：返回到所拖动图纸显示外框的图纸平面视图，在平面图中需要确保“裁剪视图”与“裁剪区域可见”这两个工具都勾选。

　　01：裁剪视图：平面图显示外框，能够将所裁剪的视图缩小

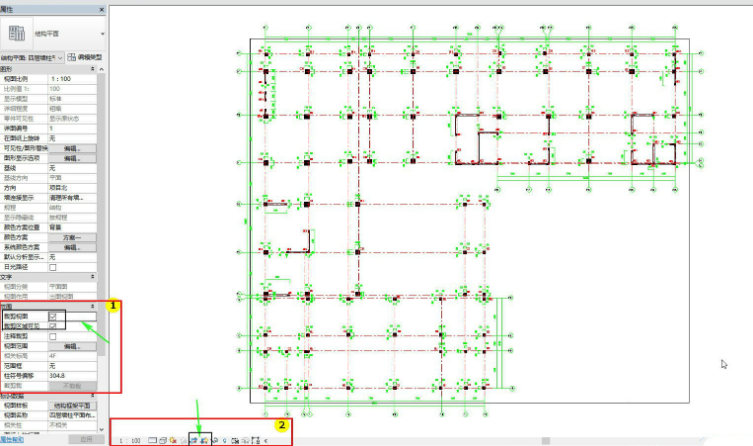

　　02：裁剪区域：模型裁剪区域可用于裁剪位于模型裁剪边界上的模型图元、详图图元(例如隔热层和详图线)。三维范围穿过模型裁剪区域时，基准图元的二维范围(标高和轴网)将自动调整到裁剪边界的边缘。 当关闭裁剪区域时，不会调整基准图元的尺寸，(“不裁剪视图”选项)基准会以绘制它们时的原始尺寸显示。03:操作步骤：在单独的平面图中可在两个位置进行设置“裁剪视图”和“裁剪区域”，1是属性面板--范围设置，2在绘图区域底部工具栏第6、7个工具是分别控制的。

　　将平面图裁剪视图打勾并调整好，然后设置裁剪区域为不可见(也就是不打勾√)

　　04：最后，返回创建的图纸中查阅。

　　要点：图纸所载入的视图，无论是平、立面图或明细表一旦有更改原先的内容，在图纸中的平、立面图或明细表都会自动去修改。
