制作装修模型的时候，有时会根据项目需要，创建多种类型的龙骨族，如果每种类型的龙骨各使用一种族，族类型会很多，找起来也会比较麻烦。

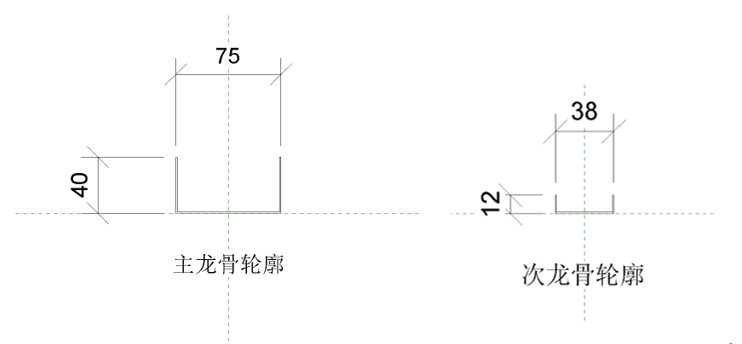

1.新建公制轮廓族，创建主龙骨、次龙骨轮廓，如图所示。

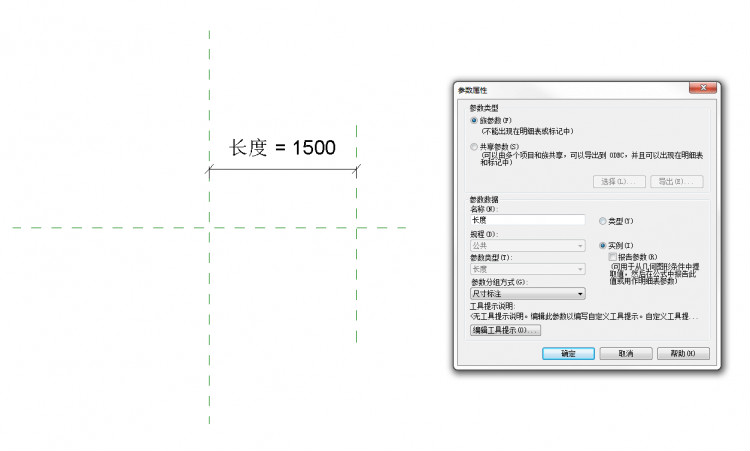

2.新建公制常规模型族，创建龙骨族。进入楼层平面视图，绘制参照平面创建“长度”实例参数，如图所示。

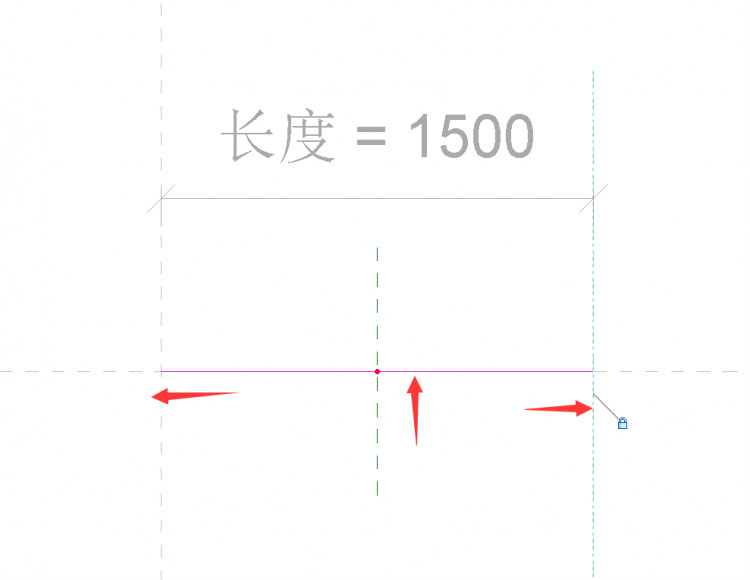

3.使用“放样”命令绘制路径，并将路径对齐锁定到对应的参照平面上，如图所示。

4. 将创建好的轮廓族载入到龙骨族当中，选择主龙骨轮廓，完成编辑模式，如图所示。

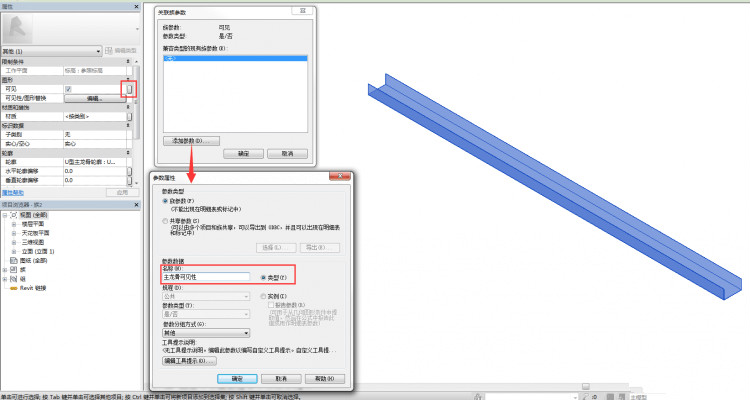

5.选择创建好的龙骨模型，单击属性栏“图形”分组下“可见”后的“关联族参数”按钮，添加一个“主龙骨可见性”的类型参数，如图所示。

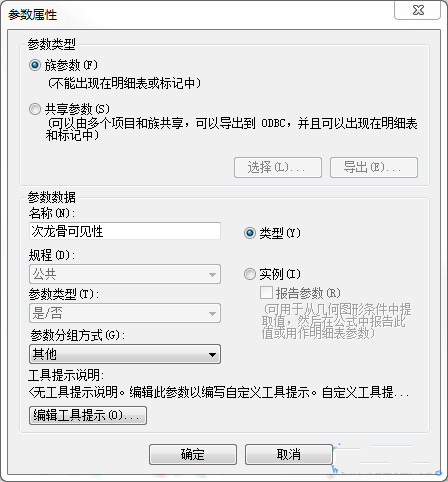

6.重复上述操作：使用放样命令，选择次龙骨轮廓，创建次龙骨模型，并添加“次龙骨可见性”的类型参数，如图所示。

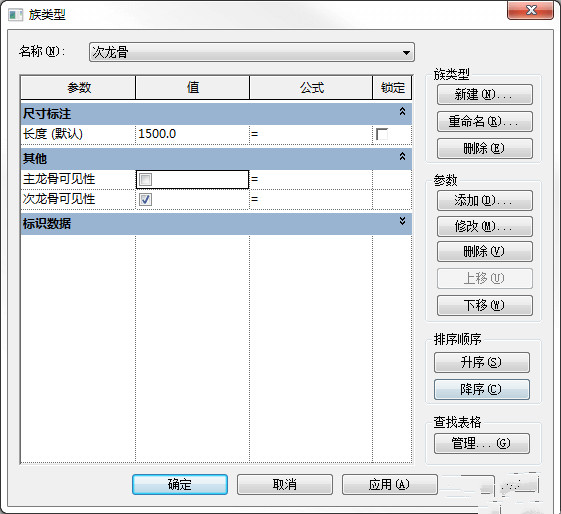

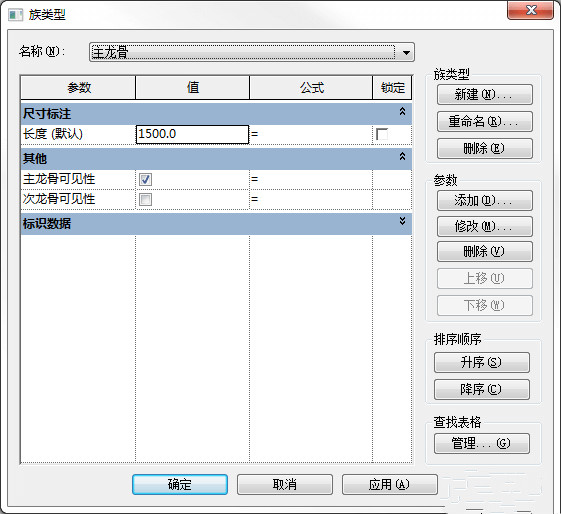

7.打开“族类型对话框”，创建一个“主龙骨”族类型，并将“次龙骨可见性”取消勾选;同理，创建一个“次龙骨”族类型，将“主龙骨可见性”取消勾选，如图所示。

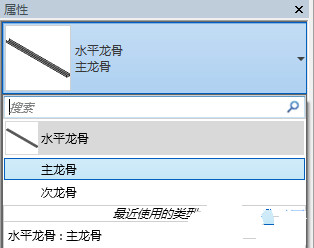

8.将族另存为“水平龙骨.rfa”，并载入到项目中。在使用龙骨族的时候，只需在同一个族下即可找到对应的龙骨族类型，比较方便，如图所示。
