“有小伙伴私信小编说经常做管综时，链接的建筑结构模型把管线都挡住了，小伙伴说自己一直采用的方法是隐藏建筑结构模型，需要的时候在显示出来。今天小编为大家整理了一个不用隐藏建筑结构模型方法！
请注意查收！！！
接下来我们就一起来操作一下吧！
亲爱的小伙伴们，在我们的日常工作中，我们BIM技术人员，在做BIM的机电优化时，经常会做管综优化。而做管综优化时我们会将机电模型链接进土建模型中，建筑模型经常会遮挡住机电管线，而大家对于这个解决这个问题的方法也各不相同。
今天我们就共同探讨下这个问题吧，希望可以提高大家管综优化的质量及速度。
1.首先打开一个机电综合项目，观察到的是土建模型把大部分机电管线遮挡住了。

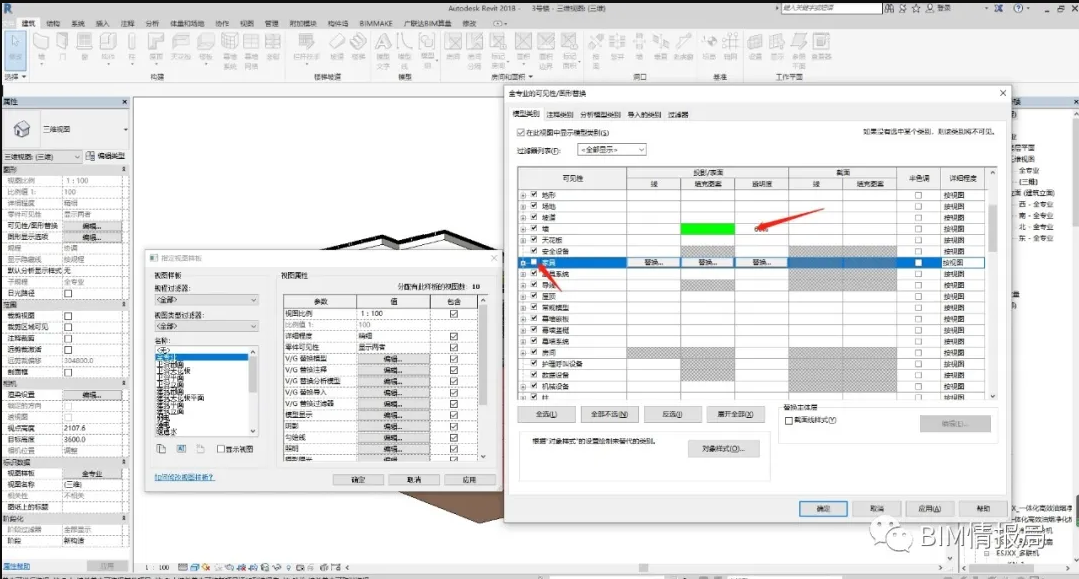

2.我们可以打开视图样板，找到V/G替换模型，点击编辑，打开可见性/图形替换。没有设置视图样板的项目直接点击可见性/图形替换或使用快捷键打开就可以了（可见性/图形替换快捷键：vv）。

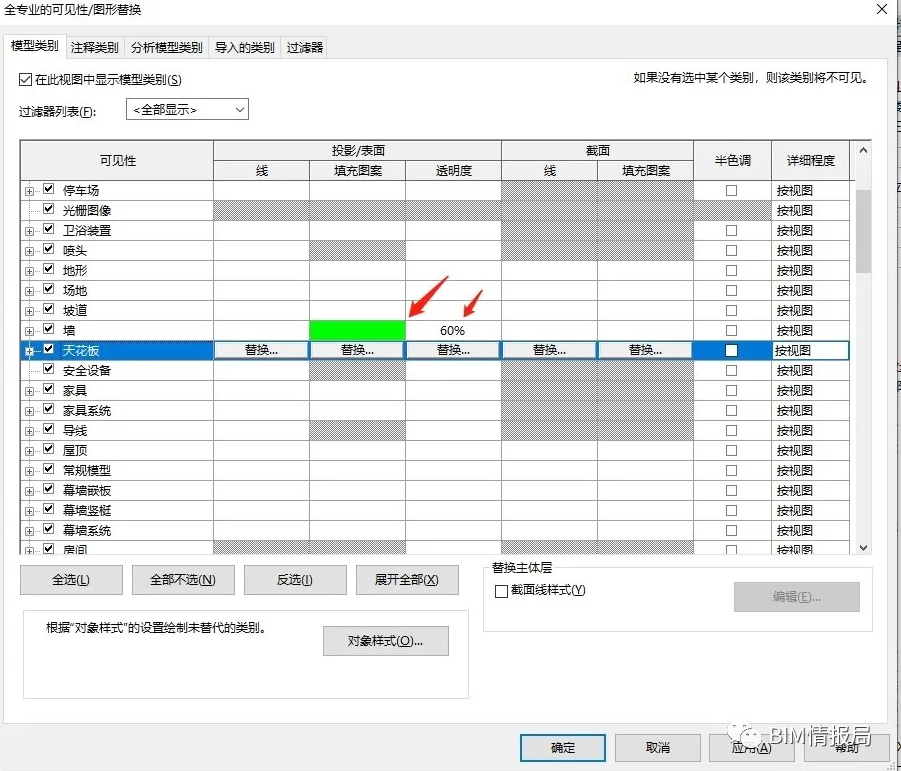

3.我们在模型类别中找到墙，设置透明度40-80%，颜色可以根据自己的喜好选择，这块我选择绿色（在这里我就不全部设置了，大家可以根据构件的类型继续设置其他的构件的透明度及颜色）。
4.小提示：如果部分建筑或结构构件对自己做管综没有帮助，还阻挡视线，可以取消显示（去掉√）。

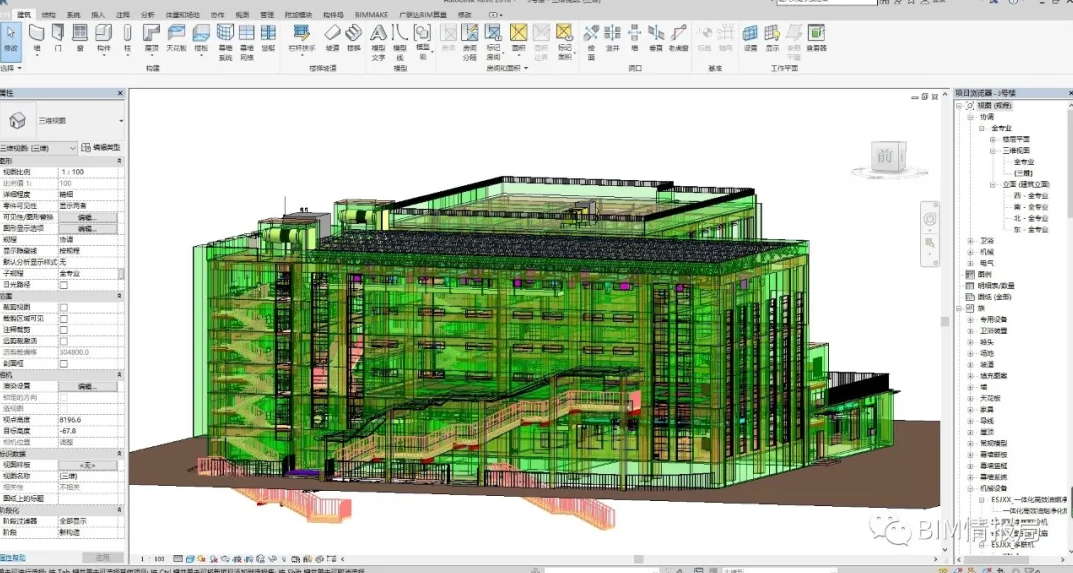

5.最后，我们点击应用，确定，这样我们就可以看到建筑里面的机电部分了。
