在我们的日常工作种，尤其在做管道综合时发现了一些错误，需要我们来出一些问题报告反馈给设计院。这时一般的做法是用相关位置的多专业平面图和文字叙述来描述这个问题。今天小标教大家一种可以直接在三维中直接标注的方法！
接下来我们就一起来学习一下吧！

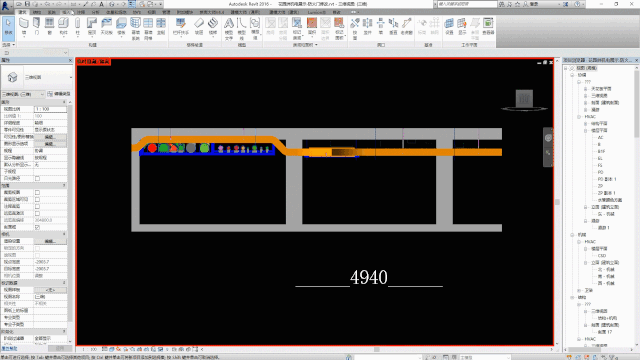

在三维视图中是可以直接进行标注的。例如，标注两根柱子之间的间距。

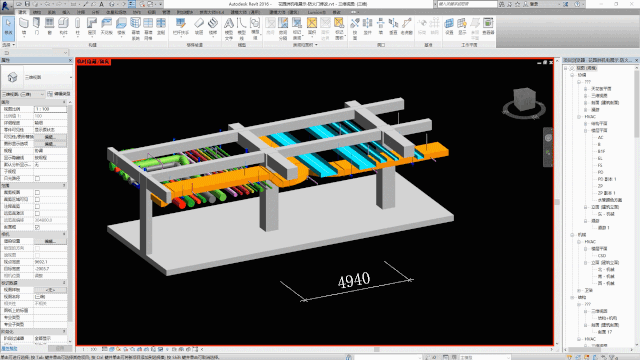

点击【注释】选项卡-【对齐】，进行标注。
【ps：此时我们使用的是默认设置，只可以标注水平距离】
那么如何来标注垂直距离呢？
思路：先设置一个垂直面为工作平面-再使用对齐命令进行标注。

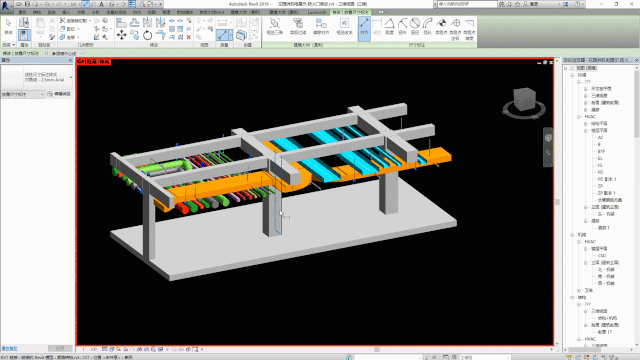

首先我们来设置一下【工作平面】，工作平面板块里面的【设置】-【拾取一个平面】-【拾取一个垂直面】。
【ps：拾取的面为所有垂直方向的面，例如：垂直的柱面、梁面、墙面等等】
【ps：当工作平面设置为垂直的平面后，才可以标注垂直方向之间的距离】
点击【注释】选项卡-【对齐】，进行标注。
