【柏慕进业成都分部,文/胡林】

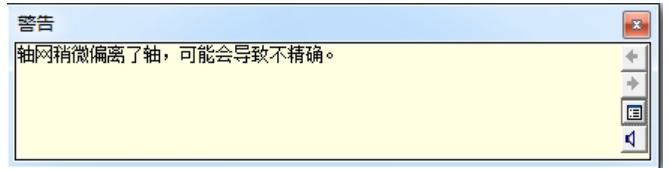

问题:有时通过拾取导入Revit中的CAD图纸绘制用拾取命令来绘制建筑的轴网时,会弹出如图-1所示的警告信息,是什么原因呢?不仅拾取会弹出该对话框,使用对齐命令时也会出现该问题。
通过当基于线的图元没有与水平方向或垂直方向或距水平/垂直方向45度的线对齐(差距为1x(10^-9)到0.2度)时,会出现该警告信息。
在关闭了角度捕捉的情况下绘制(如图-2所示)或旋转图元,或者是执行以下操作时会出现上述问题:
通过拾取稍微偏离轴的面或线来创建图元。
以稍微偏离轴的方向为参照对齐图元。
对包含稍微偏离轴方向的线的AutoCAD导入进行分解。
在具有稍微偏离轴方向的几何图形的体量上创建楼层面积面。
将定义线端点捕捉到稍微偏离轴的参照上(例如,没有完全对齐的导入的图纸等)。
将定义线端点捕捉到在各自上下文中位置正确,但其间的线稍微偏离轴的参照上(例如,捕捉到两个不同的天花板网格中)。

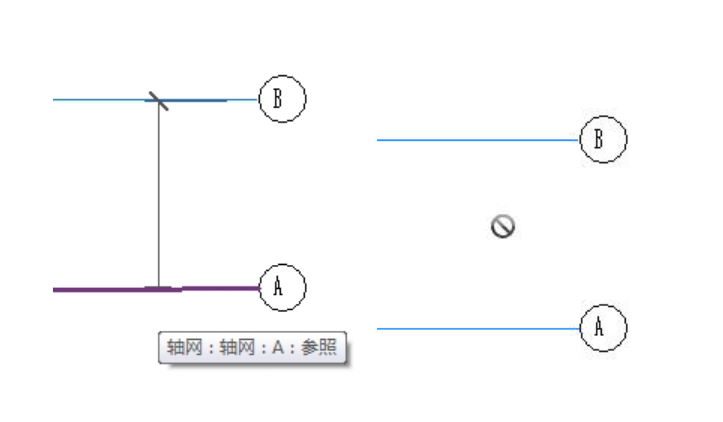

偏离轴的问题需要解决,因为Revit无法在不完全平行的线之间创建尺寸标注,如图-3所示,也无法在面有些不平行或由于偏离轴的图元而有轻微间隙的情况下连接或剪切几何图形。
根据产生问题的原因的不同,可以执行以下操作:
将偏离轴的图元的端点拖曳一小段距离直到该端点捕捉到轴。
在角度捕捉打开的情况下重复旋转操作。
如果不精确问题的出现是由于先前存在的图元,则对这些图元进行更正,并重复操作。
如果该问题是由于导入的数据引起的,则应考虑在原来的软件中更正数据并将它重新导入到Revit中。
