Revit技巧 | revit如何加梁?Revit中如何在体量面上绘制梁?

发布于:2024-10-26 23:20:02
78人 分享

    【柏慕进业成都分部,文/梁嘉鸿】

    由于体量的应用越来越成熟,结构也要跟着体量走,对于结构来说,最大的建模困难莫过于做异形梁,那么这次我先跟大家讨论一下如何简单在面上绘制。在接下来的日子里,我们会更加深入探讨体量上的自适应梁。今天我们先来个简单的初接触。

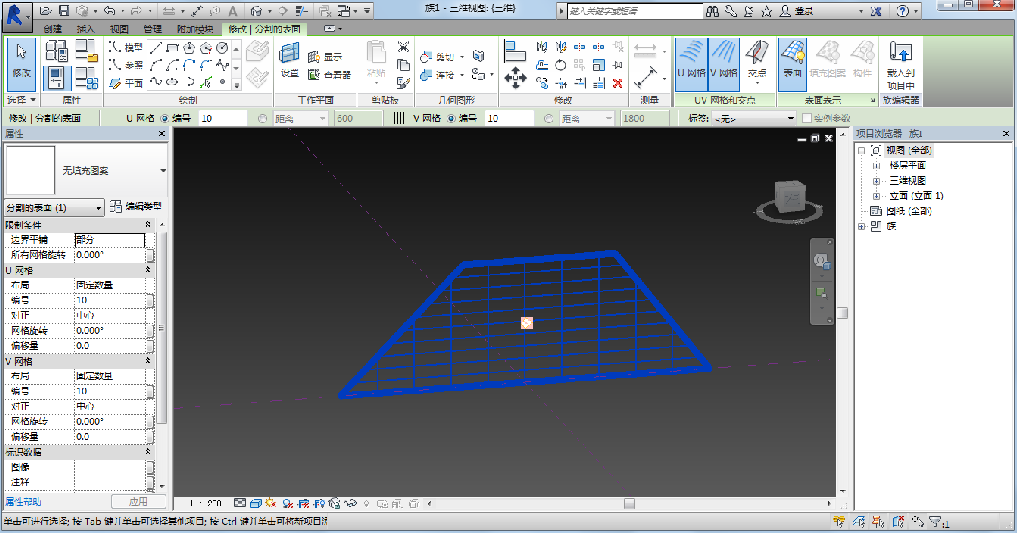

    首先,绘制一个垂直的体量面,如图所示。值得注意的是,这次我们探讨的是垂直面上的梁,一步一步来。自适应后面我们再讨论。

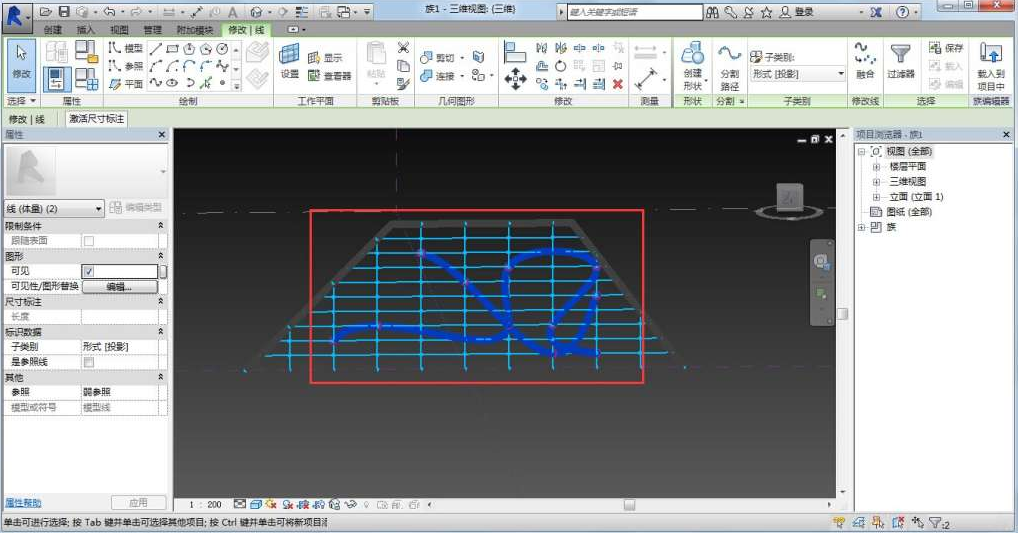

    然后,我们在这个面上绘制一些线。这里要注意,梁是属于放样类型的族,对于一些拐弯角度特别大是无法生成的,这里我也给大家分享模型,等下大家可以试试拾取另外一条线。

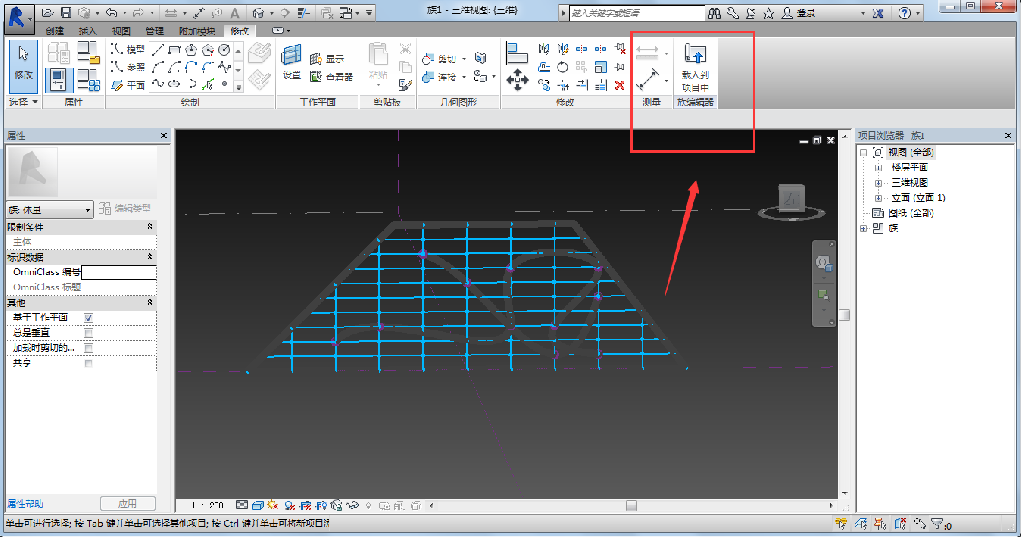

    载入项目当中,这步比较简单。

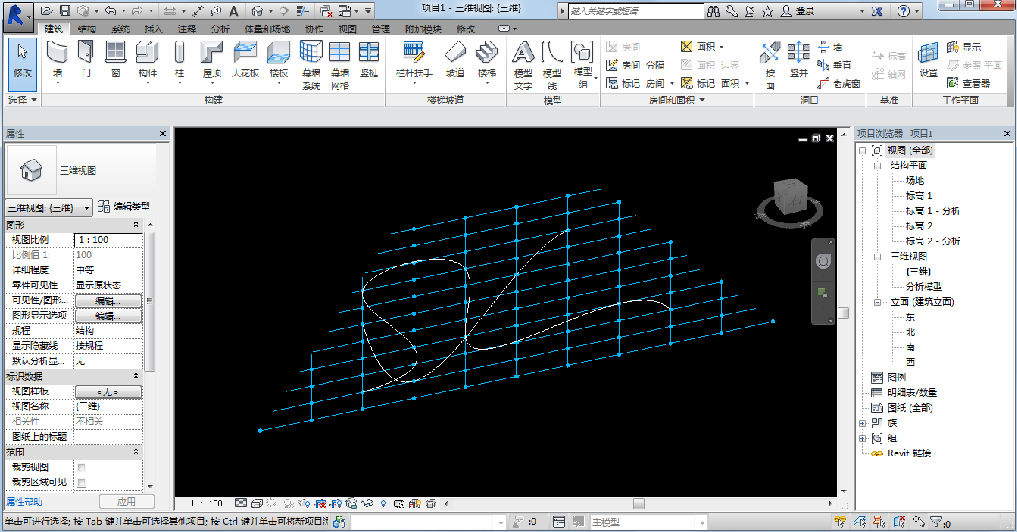

    在项目中三维显示,我们查看刚才画好的线以及体量。

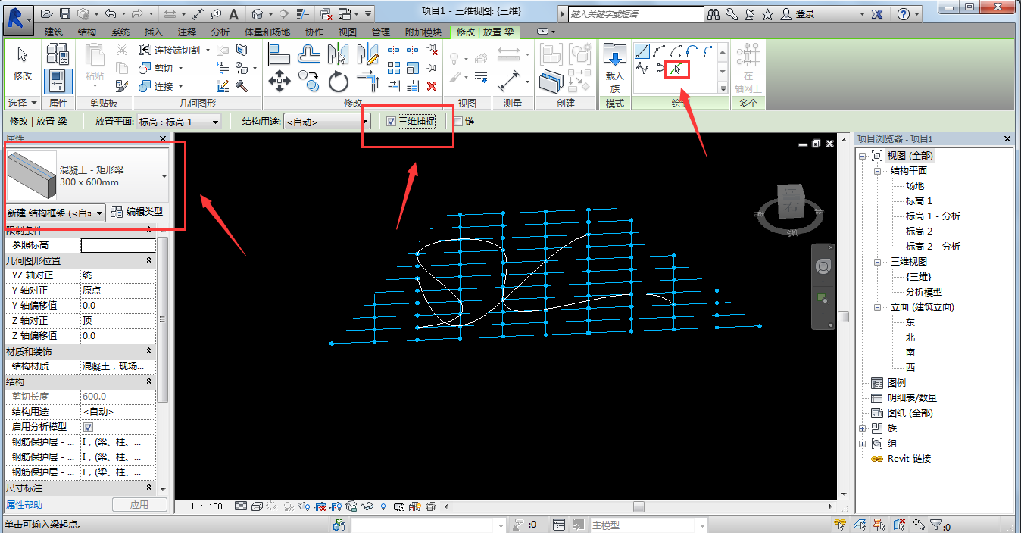

    跟着,我们用梁的命令。看到有拾取线工具,我们点选一条绘制好的线即可。记得开三维捕捉,不要问我为什么,你试试不勾就知道了。

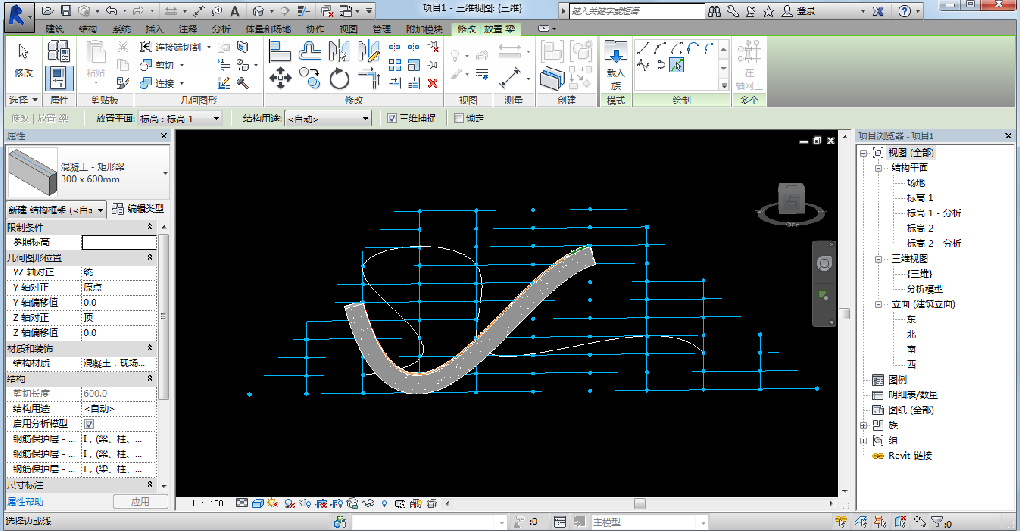

    最后生成模型,结果如下。希望大家能注意我前面提及的点,比较重要。以后我们再来说曲面上的梁如何做。谢谢您的宝贵时间,谢谢!
