在创建楼梯(按草图)时，可以通过绘制边界和踢面，而非使Revit自动计算楼梯梯段。绘制楼梯的迹线时，通过以下方法可以更好地进行控制。

    绘制边界线和踢面线的步骤

    样例

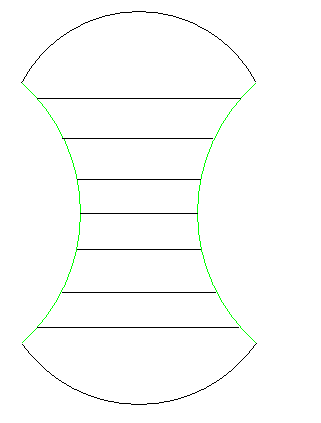

    使用边界和踢面工具绘制的楼梯

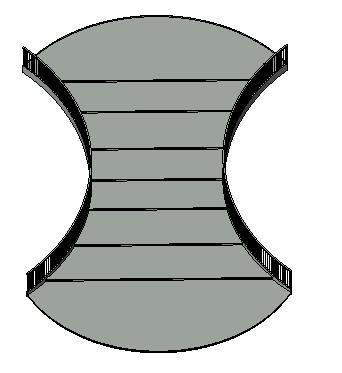

    使用边界和踢面工具绘制的楼梯三维视图

    打开平面视图或三维视图。

    单击“建筑”选项卡→“楼梯坡道”面板→“楼梯”下拉列表→（楼梯(按草图)）。

    单击“修改|创建楼梯草图”选项卡→“绘制”面板→（边界）。

    使用其中一个绘制工具绘制边界。

    单击“踢面”。

    使用其中一个绘制工具绘制踢面。

    （可选）指定楼梯的栏杆扶手类型。请参见按草图为新楼梯指定栏杆扶手。

    单击（完成编辑模式）。

    Revit将生成楼梯，并自动应用栏杆扶手。

    带有平台的楼梯栏杆扶手

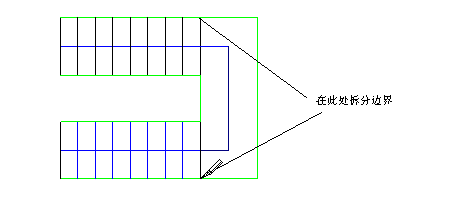

    如果通过绘制边界线和踢面线创建的楼梯包含平台，请在边界线与平台的交汇处拆分边界线，以便栏杆扶手将准确地沿着平台和楼梯坡度。

    选择楼梯，然后单击“修改|创建楼梯草图”选项卡→“修改”面板→“拆分”。

    在与平台交汇处拆分边界线。

    修改使用边界线和踢面线绘制的楼梯的步骤

    选择楼梯，然后使用绘制工具更改迹线。修改楼梯的实例和类型参数以更改其属性。

    提示

    请勿将左右边界线相互连接。可以将其绘制为单条线或多段线（例如，多段直线和弧线连接在一起）。

    连接左、右边界之间的踢面线。

    楼段上的顶部踢面线表示不带踏板的实际踢面。
