Q:如何创建和楼层平面不垂直的剖面视图？
用Revit的“剖面”命令可以创建与当前视图垂直的剖面视图，若需要创建与楼层平面不垂直的剖面视图，可以通过在立面或剖面视图里创建剖面并旋转的方法来得到。
以优比土建培训课程的别墅项目为例，我们创建一个与图43中高亮显示的斜屋面平行的剖面视图。

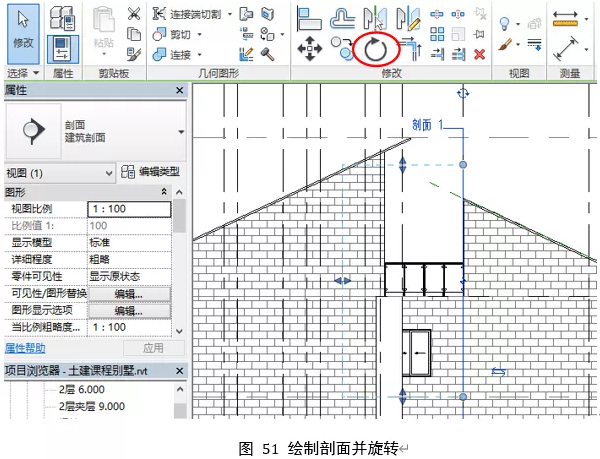

转到北立面视图，用“剖面”命令绘制一竖向剖面（如图51），选择剖面符号，点击功能区“修改>旋转”命令，拖拽旋转基点到交叉点，旋转剖面符号与斜屋面平行。

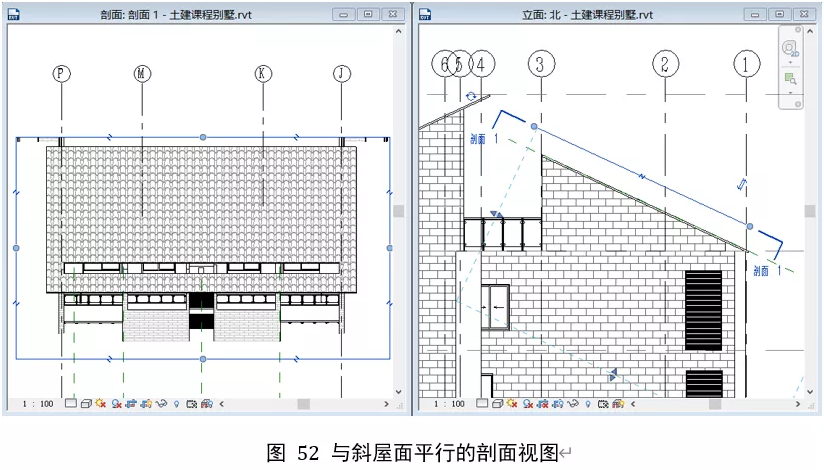

在右键菜单中选择“转到视图”，就可打开创建的剖面。会发现我们已得到了一个与斜屋面平行的剖面视图（如图52）。通过移动剖面符号的位置，或是拖拽线段操作柄，可以调整剖面显示的内容。
