要在Revit创建地形表面模型，可通过CAD的地形图进行，但必要条件是CAD地形图的等高线自身必须是有高度的。具体步骤如下：

    功能区：“插入>链接CAD”，把CAD地形图链接到Revit里。通常建议使用“链接CAD”而不是“导入CAD”的方式，因为地形图在创建了地形表面后就没用了，而且通常比较大，采用链接方式可方便随时卸载以避免占用电脑资源。

    功能区：“体量和地形>地形表面>修改|编辑表面>通过导入创建>选择导入实例”，在绘图区点选导入的CAD地形图。如果在当前视图看不到导入的CAD地形图，可能是因为视图范围问题，可调整视图范围的剖切高度，但最简单的方法是在“项目浏览器”里切换到“场地”视图（图186），这样就可以看到链接的CAD地形图了。

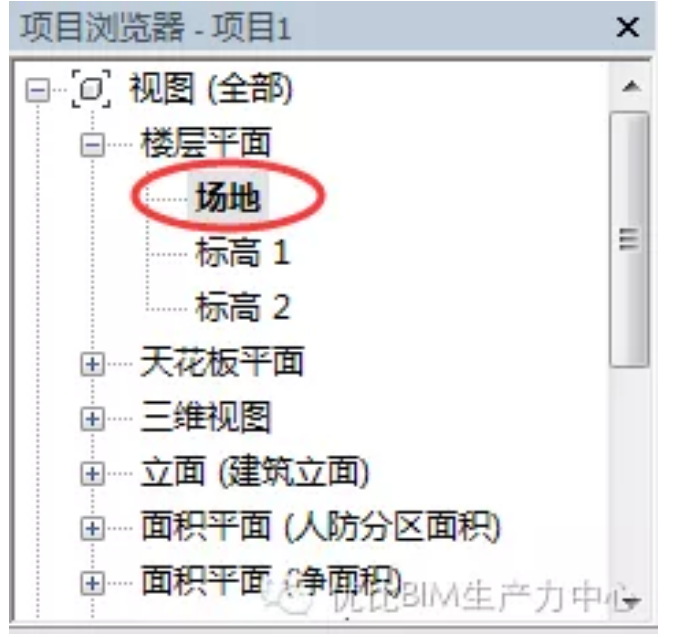

    图186选择场地视图

    如果原始地形图比较大，Revit可能需要一些运算时间，计算完成后，点击图187的绿色“打勾”符号，完成地形表面模型的创建，地形表面完成的结果见图188：三维地形表面。

    图187点击完成

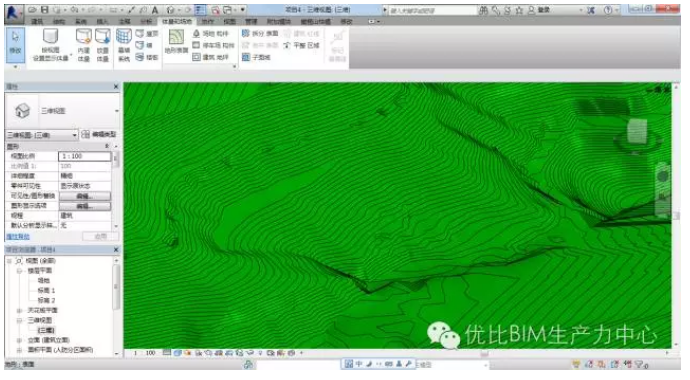

    图188：三维地形表面
