最近有几位工程师咨询关于Revit模型如何导入Gen软件的问题。话不多说，直接上！干！货！！！

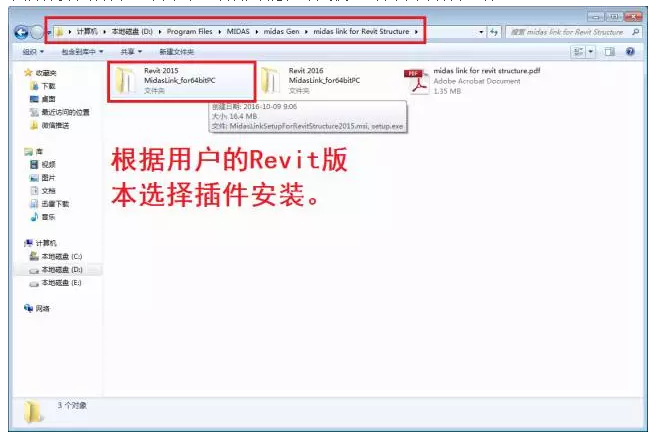

首先，我们要在电脑中安装revit和Gen的模型接口插件，在midasGen安装目录下，寻找“midaslinkforRevitStructure”文件夹，选择与Revit版本对应的插件安装。【注意：安装插件要在默认C盘目录下，否则可能在导入模型时找不到所需组件】。

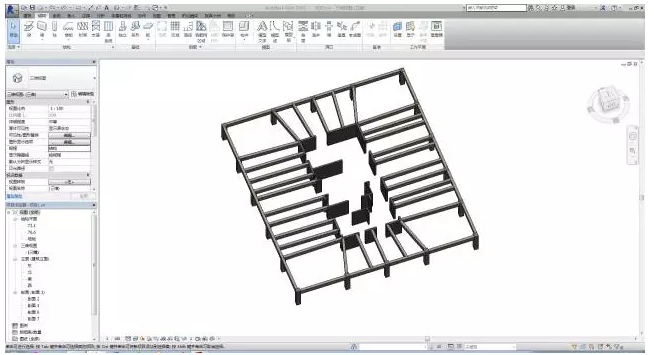

插件安装好以后，我们打开Revit模型，这期我们找了一个简单的框剪核心筒结构模型作为案例。

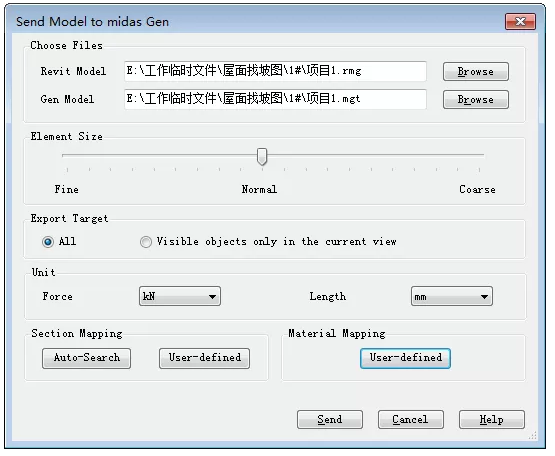

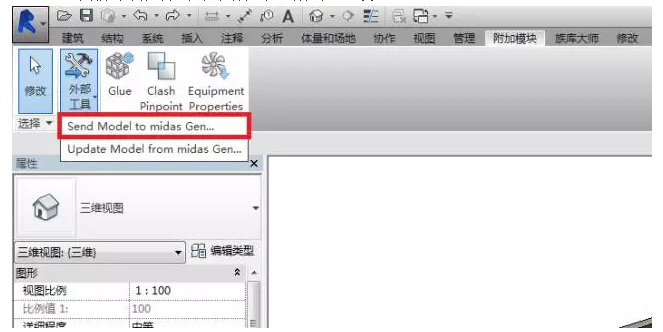

我们点击Revit标题菜单中的【附加模块】-【外部工具】-【SendmodeltomidasGen】，我们可以在弹出的对话框中，做出一些设置。

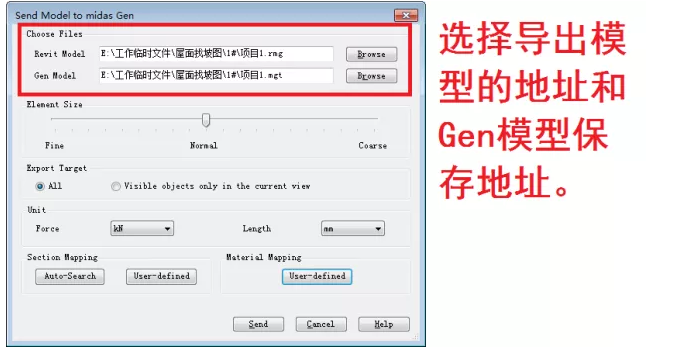

第一栏【ChooseFiles】是选择文件，RevitModel是指需要导入的Revit模型，此默认设置为用户当前模型，不做修改。GenModel是指转换后将要生成的Gen模型目录，默认是与Revit模型相同目录。

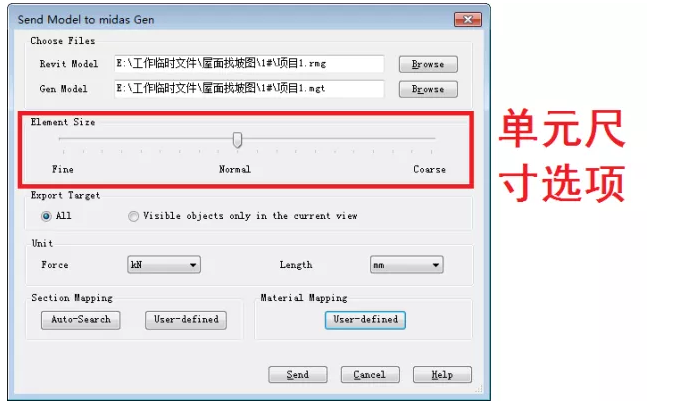

第二栏【ElementSize】是选择单元划分的尺寸，Revit有些构件导入Gen后，软件会进行自动的网格划分，这里是选择网格划分的尺寸。

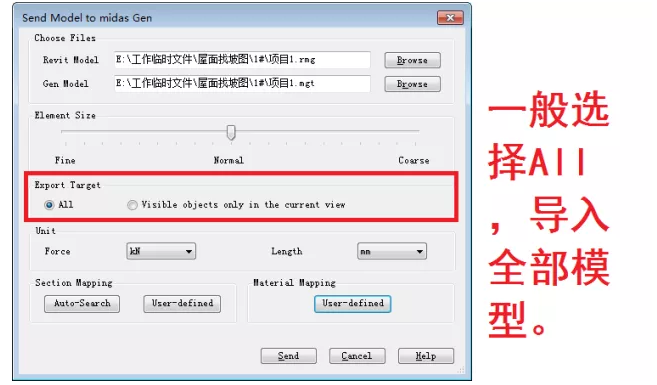

第三栏【ExportTarget】是选择导入模型的范围，【All】指的是将全部模型导入，第二个选项是导入仅在Revit窗口中显示的构件。

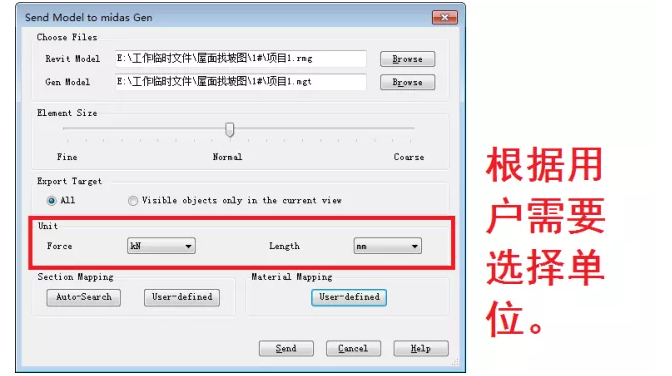

第四栏【Unit】是选择单位

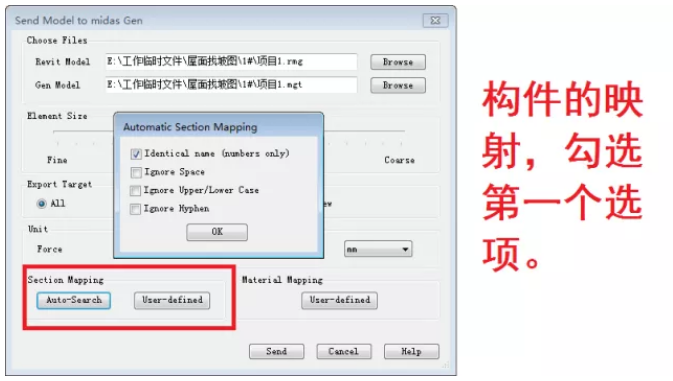

第五栏【Sectionmapping】指的是映射功能，即Revit中的构件尺寸等属性导入Gen后，对应哪些属性。这里我们一般选择【Autosearch】，勾选第一个选项。

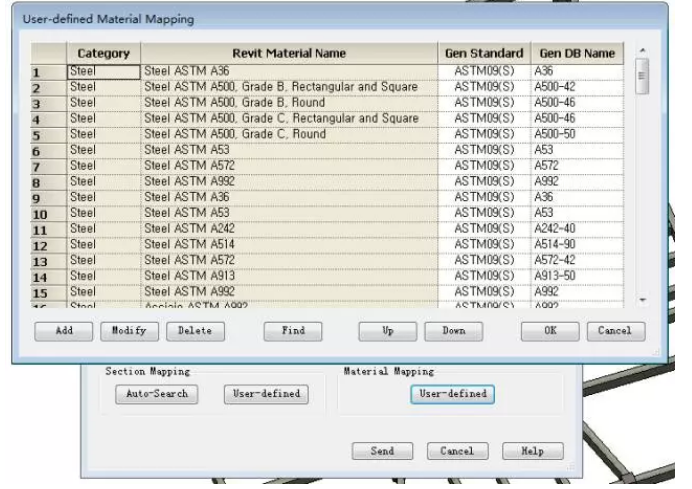

第六栏【MaterialMapping】指材料映射，即Revit中的材料对应Gen中的材料，这里我们一般不做修改。

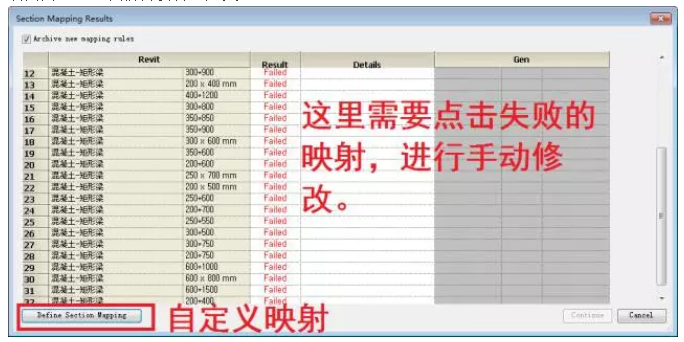

点击【send】，有时会弹出错误提示，这个提示的意思是，部分构件尺寸的映射在Gen中无法找到，这里我们需要自己定义。

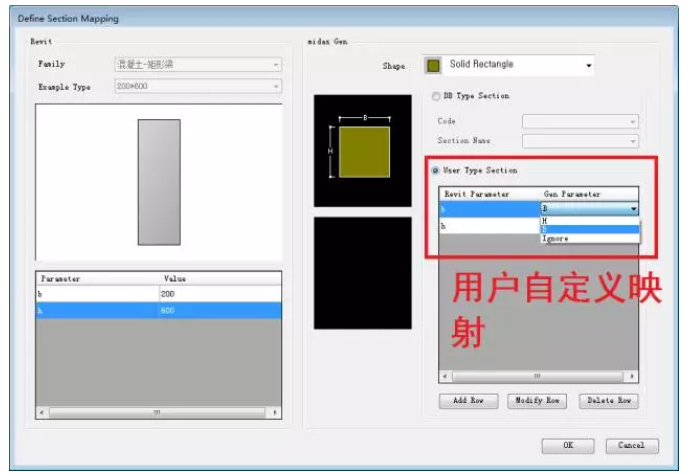

点击【DefineSectionmapping】按钮，选择【UserTypeSection】，选择Revit构件尺寸对应的Gen模型尺寸，即可将同类型的映射问题批量修改。

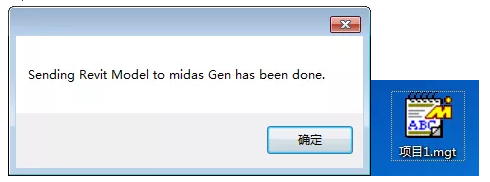

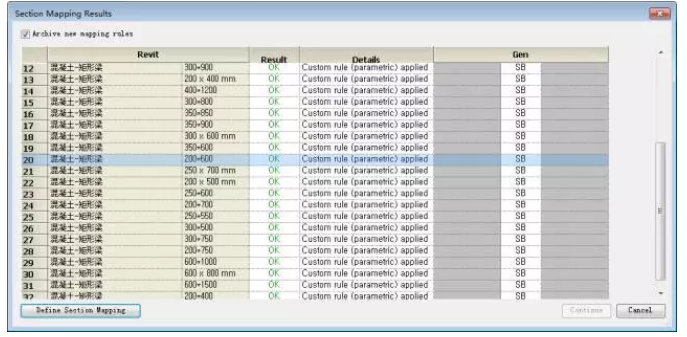

映射问题修正后，点击【continue】，即可完成模型信息文件的输出，输出的格式为MGT格式。

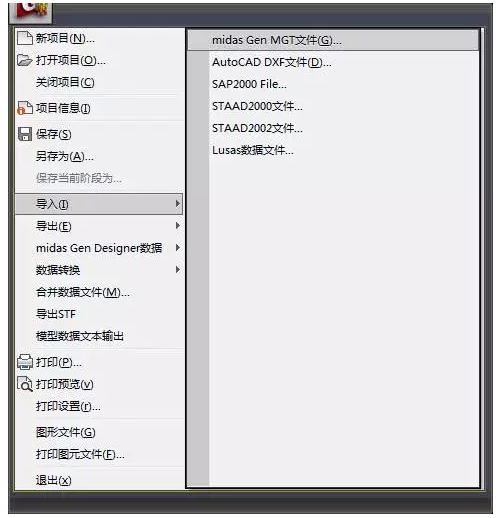

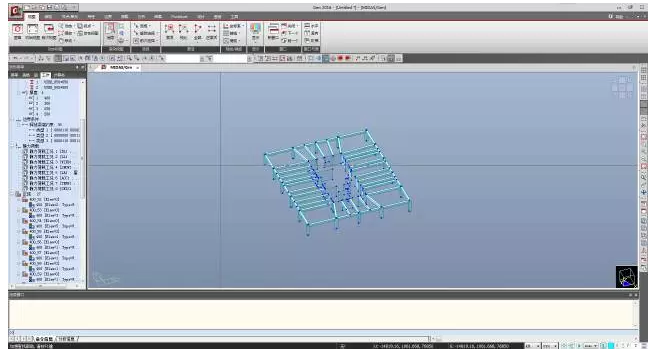

模型导入的方法很简单，在midasGen中选择文件-导入-导入MGT文件。

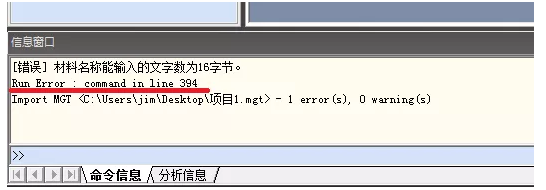

但有的时候我们发现导入失败，在命令信息里面提示报错。错误的类型很多情况都是【材料名称输入的文字数为16字节】。也就是说，在Revit中的材料名称字数太多，需要在原模型中进行修改。

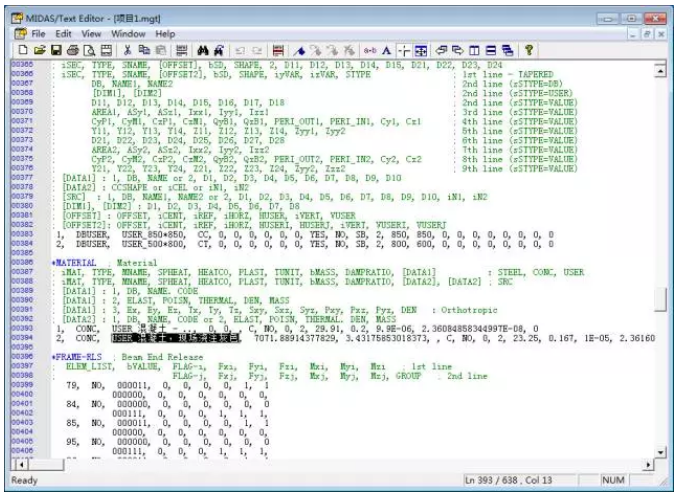

这里教给大家一个简单的方法来调整：我们发现MGT文件是可以打开的，打开后是一大串代码，这些代码数据就记录了我们的模型信息。首先我们找到软件报错的行数，比如本例中，是在第394行。

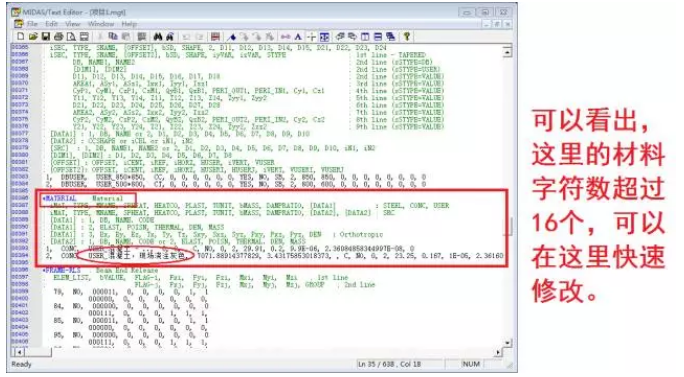

这里我们可以发现，从386行开始记录的是材料【Material】信息，每行数据的第三个逗号后代表材料的名称【MNAME】，很明显，【USER_混凝土，现场浇筑灰色】这一串名称超过了16字节，我们把它修改为【混凝土】。注意：这里的逗号分隔都是英文标点。
修改后保存，模型就可以顺利导入啦！
