工程项目中，有时候需要给业主制作logo,并在模型中展现出来，如果业主只给一张图片，该如何把图片转换成最终三维模型呢？简单的图案可以描图，遇到复杂的曲线图案，可以采用位图转矢量图的方法，本篇案例没有涉及曲线图案，只是介绍方法，异曲同工。

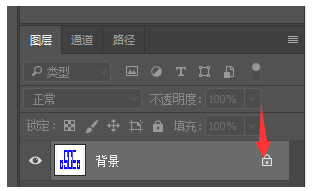

01、在ps中打开素材图片，右下角图层上按住Alt键不放，双击加锁的图层，即可解锁图层，解锁后图片变为可编辑，如图所示。

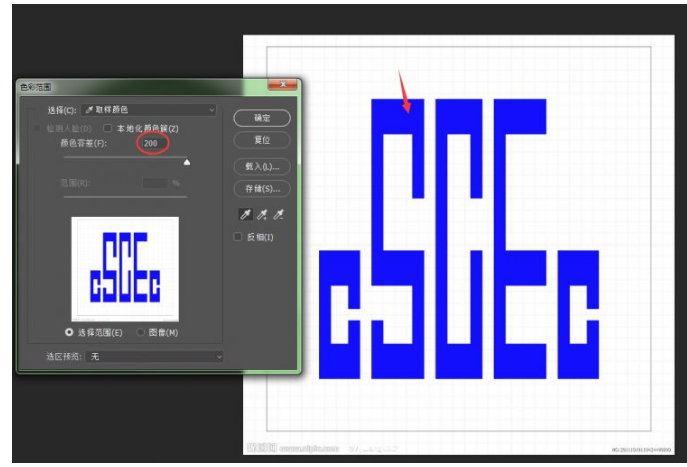

02、在菜单栏中找到-选择-色彩范围，鼠标移到图片蓝色区域单击，即可取样到蓝色部分，颜色容差200（可调），确定，如图所示。

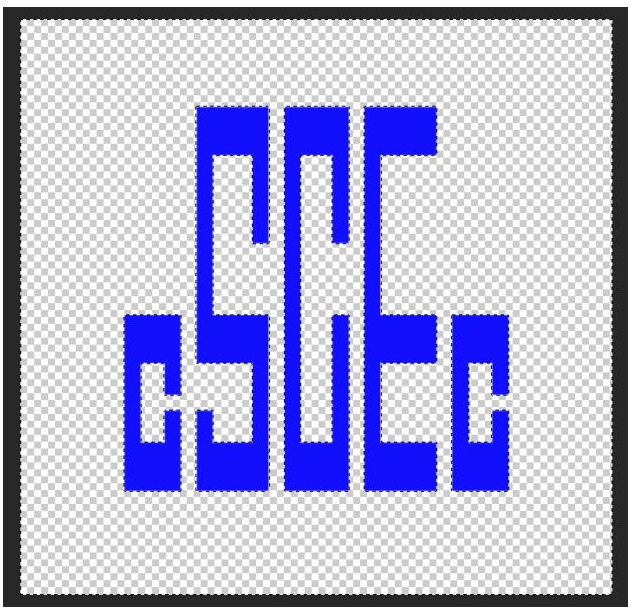

03、选择好的蓝色区域会出现虚线，再配合Shift+Ctrl+I反选蓝色以外的区域，按下键盘Del键删除蓝色以外的区域（保持纯色，水印之类的都要处理掉），如图所示。

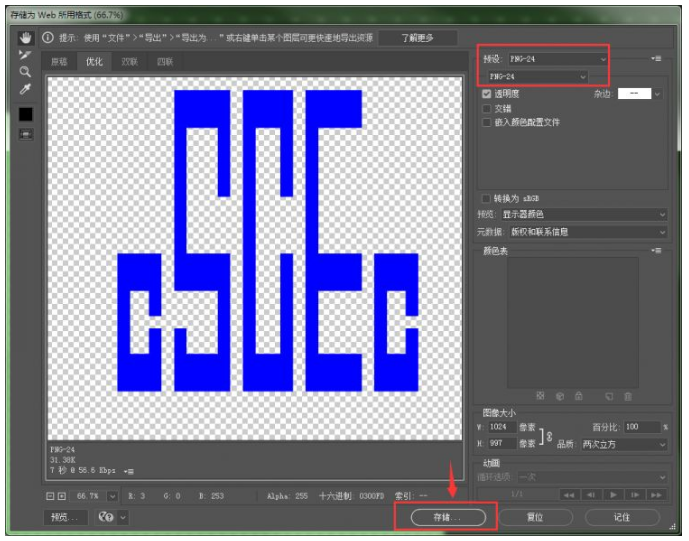

04、Ctrl+Shift+Alt进入存储为Web所用格式对话框，预设为PNG-24(支持透明通道),点击存储，选择保存路径，如图所示。

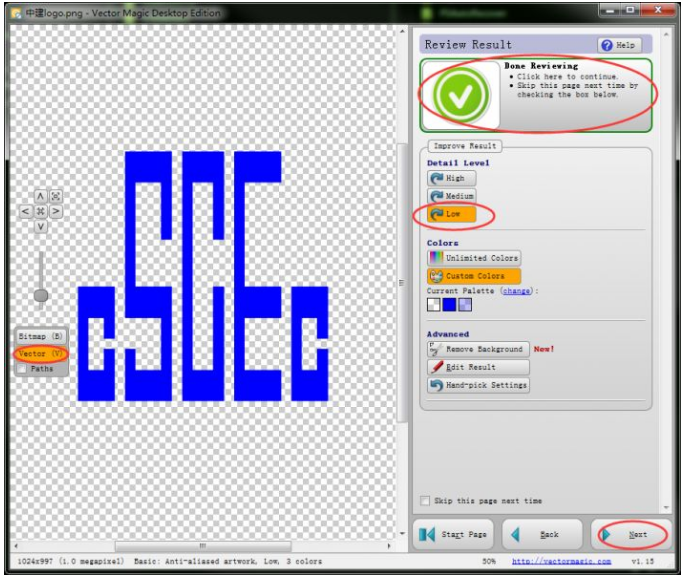

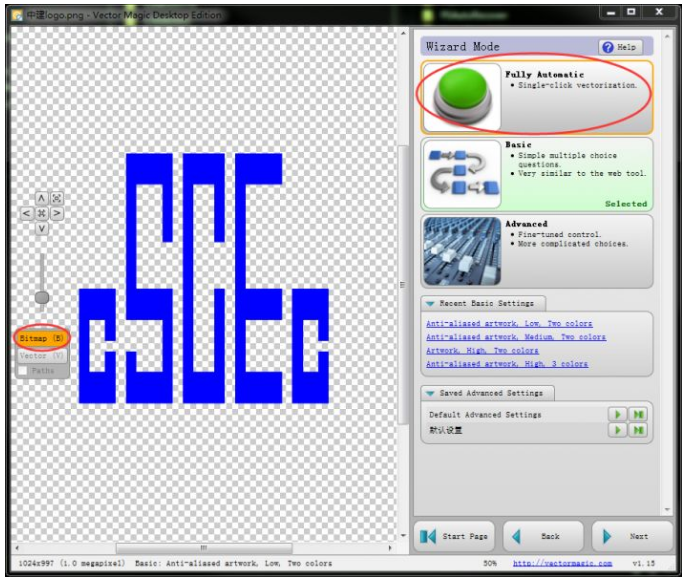

05、下载VectorMagic软件（位图转矢量图），打开软件，拖入上一步中制作好的图片，然后点击FullyAutomatic（全自动），也可以使用高级功能，根据实际情况而定，这里选择全自动就可以。软件计算完成后，可以看到左侧，黄色块从Bitmap(位图)上转移到了Vector(矢量)，说明图片已经转换成了矢量图,DetailLevel（细分级别）可以自行调整，这里选择low(低)，如图所示。

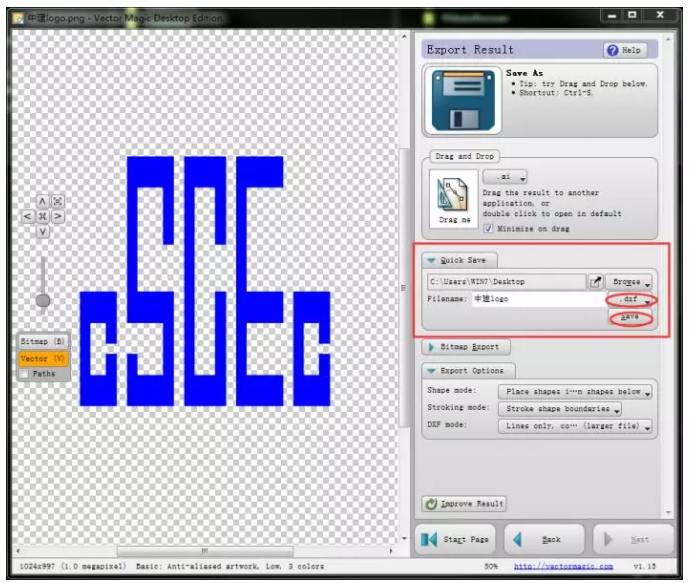

06、点击Next(下一步)，到达保存结果界面，在QuickSave(快存)选项卡中设置保存路径，名称以及保存格式，这里选择dxf格式，点击Save保存，如图所示。

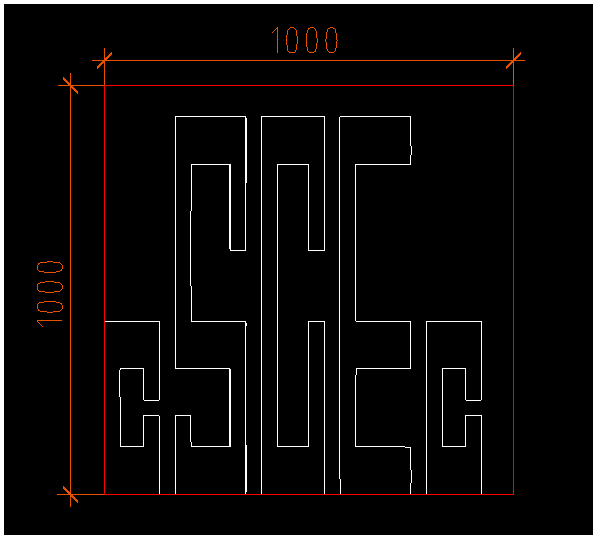

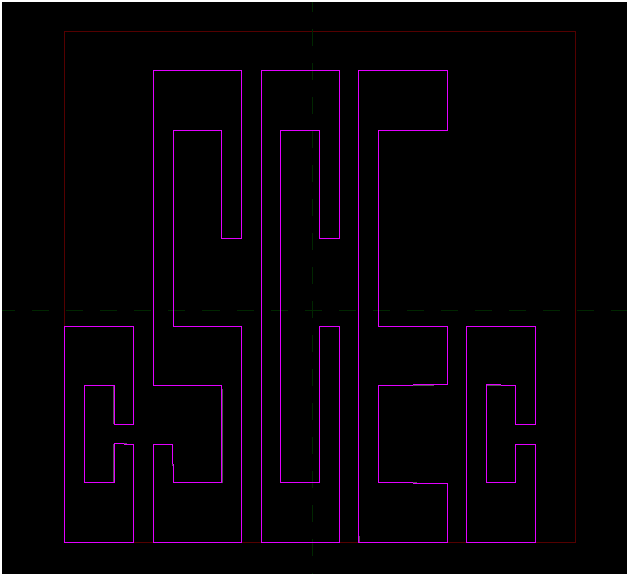

07、在CAD中打开上一步保存的DXF文件，根据需求缩放图像，这里缩放到1m*1m，如图所示。

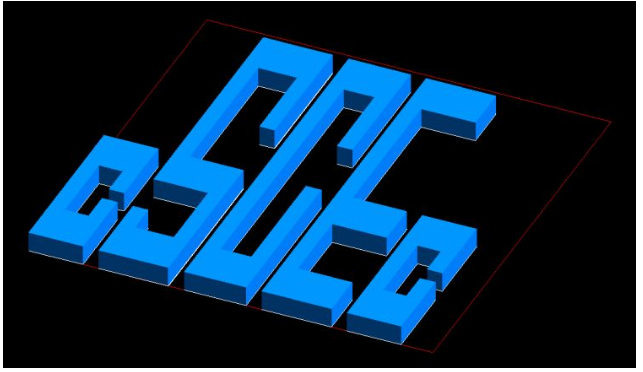

08、打开Revit，新建常规族，插入-导入CAD，选择上一步保存好的dwg文件，创建拉伸，拾取线，可以拾取到导入的dwg文件图案，适当修剪一下，设置拉伸终点，logo图案模型制作完成，如图所示。
