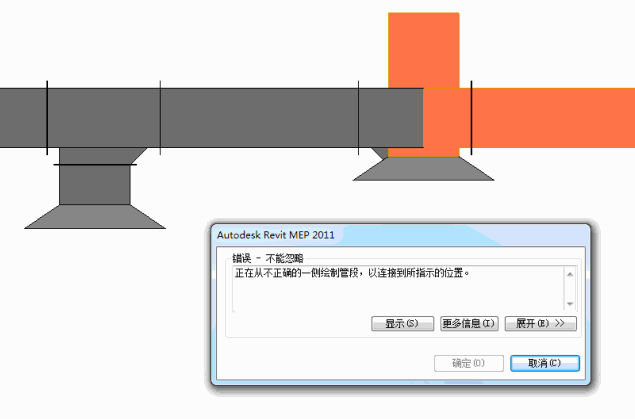

在MEP中绘制风管时，风管的首选连接类型一般设置为T型三通连接，但是在将风管首选连接类型设置为T型三通连接的时候，会在风管与末端形成一个默认三通，如此，风管末端不能直接安装在风管上，如图1中所示，右边风管末端连接到风管时将提示，没有足够的空间放置管件。这时，可将风管的首选连接类型由T型三通改成接头连接，再将风管末端连接到风管，效果如图2所示，此方式更接近现实安装形式，如果对默认的45度接头不满意，可对该族进行编辑，进行修改。图3中位最终的风管连接形式。

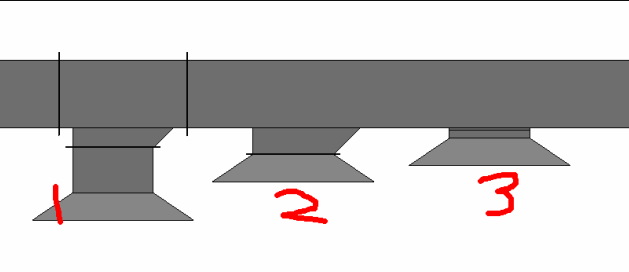

图中1为三通连接，2为采用45度接头连接，3为修改后的接头连接。
