Revit技巧 | Revit如何放置?怎么在没有天花板的房间放置照明设备?

发布于:2024-12-24 01:50:01
351人 分享

Revit怎么在没有天花板的房间放置照明设备?很多照明设备族是采用基于天花板平面的族样板创建的,但是如果没有创建天花板模型该怎样放置照明设备呢?另外,机电设计师把建筑的模型链接进来时,基于天花板平面放置的照明设备族有时是无法拾取到链接文件中的天花板图元的,在“如何复制替换建筑专业布置的卫生器具?”内容中也做过相关介绍;

我们可以通过创建一个参照平面来作为照明设备的拾取对象;

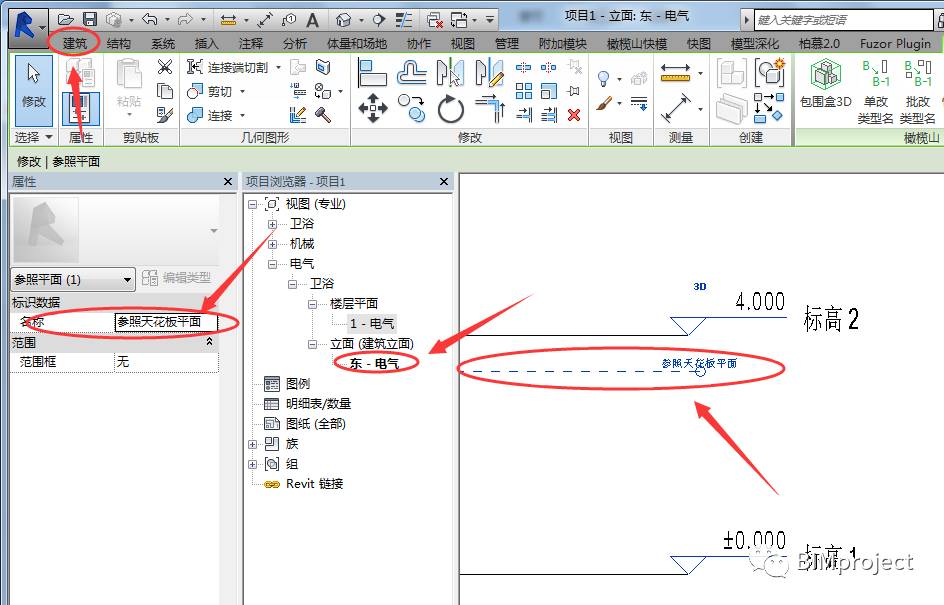

1.在项目中打开立面视图,点击“建筑”选项卡下的“参照平面”命令,绘制一个照明设备放置标高的位置,并给该参照平面命名为“参照天花板平面”;


2.将照明设备族载入到项目中,在平面视图中进行放置,放置时选择“放置在工作平面上”;

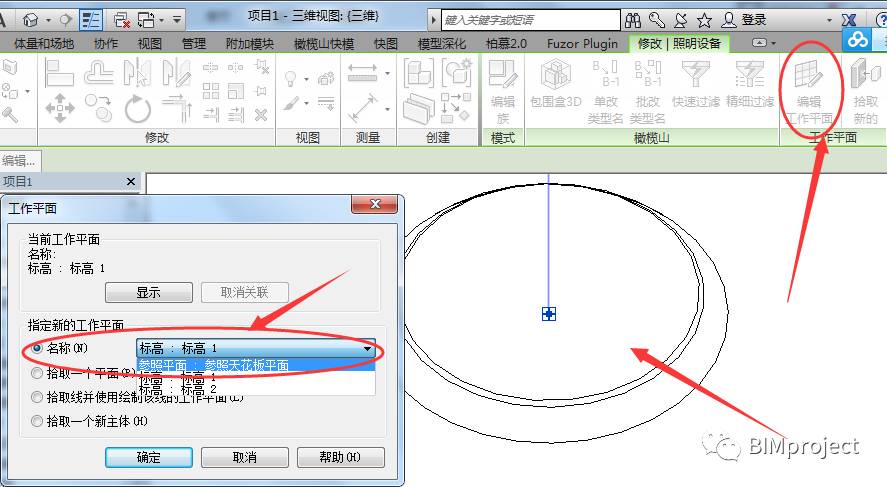

3.放置完成后,选中照明设备族,点击“编辑工作平面”此时选择刚刚创建的参照平面作为照明设备的放置平面;


4.再到平面视图中调整照明设备的左右位置;

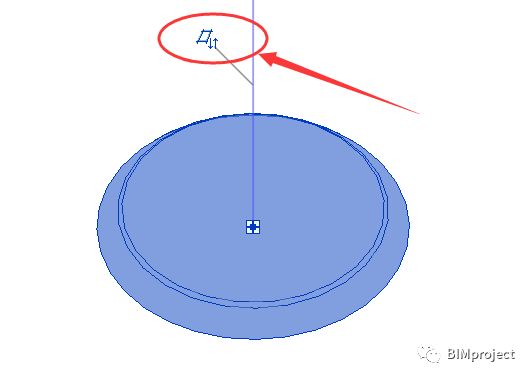

(注:1.参照平面的绘制顺序会影响照明设备的放置方向,比如:从左往右绘制的参照平面,照明设备是朝下的,反之朝上;如果放置反了可以点击“转换箭头”进行调整;


2.放置好一层的照明设备族,可以通过复制的方式绘制其他楼层的图元,此时复制的图元并不能自动拾取到主体,它是一个孤立的图元模型。
