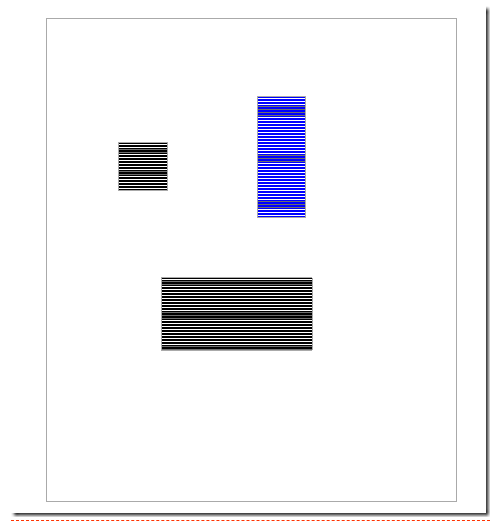

在暖通空调中，有一些风口是直接安装在墙上的，而非送风管上，比如楼梯间的正压送风系统,MEP系统中没有基于墙的风管末端，那么如何在MEP中实现将风管末端添加在墙上——采用自定义族方式即可实现，下图所示为笔者制作的基于墙的风管末端的效果。

    MEP中提供了很多族样板文件，用来供使用者根据需要定制需要的构建，其中基于墙的族有窗和门族，制作基于墙的风口的思路就是利用窗或门族基于墙的特性，使我们创建的风口能直接向门或窗一样直接添加在墙上，简单介绍一下制作该风口族的关键过程，该方式类似于洞口的制作。

    新建一个自定义族文件，族样板中选择公制窗。

    进入族编辑器，在三维视图中可以看到一个已经带有洞口的墙，此洞口即为我们要创建的风口。

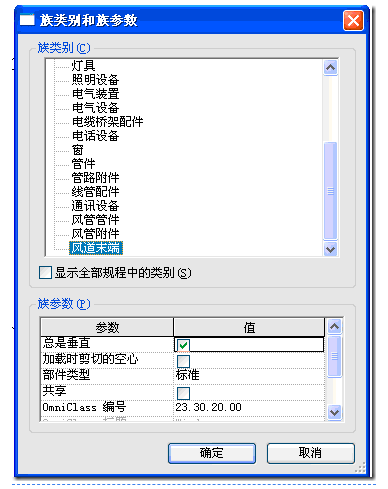

    默认该族属于窗族，我们将其族类别修改为风管末端——打开族类别和族参数对话框，选中风管末端，点击确定关闭对话框。

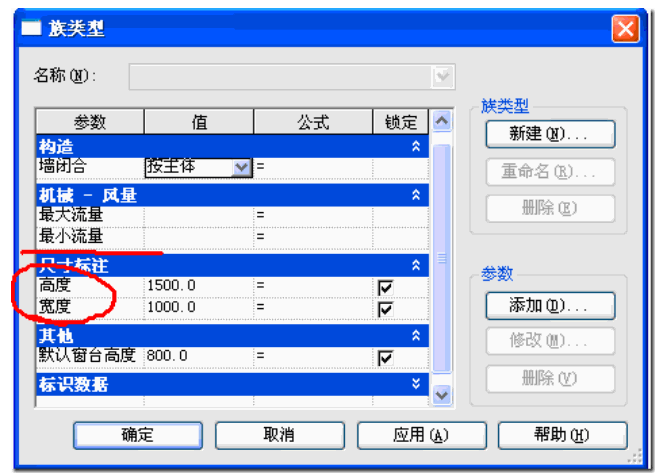

    为了使风口更加形象，我们给风口添加百叶栅格，为了将该风口族参数化，提高重用率，我们需要修改其参数。打开族类型对话框。可以看到参数中已经添加了机械——风量一栏，并且有高度、宽度和默认窗台高度的参数，我们将默认窗台高度修改为风口标高。

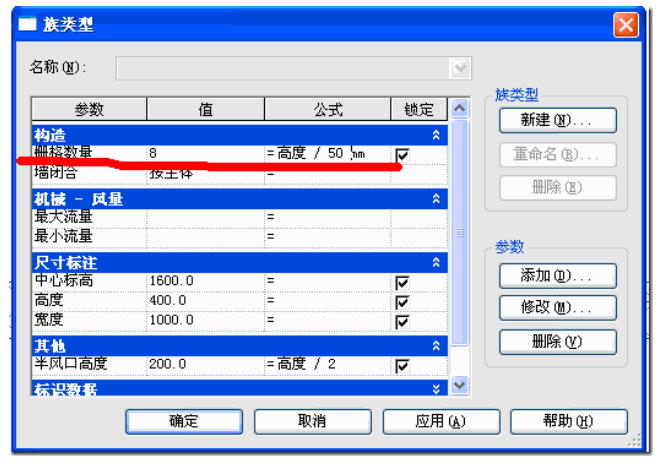

    添加百叶栅格，导入一个已经做好的百叶栅格族，采用阵列的方式添加栅格，并将栅格数量和风管高度相关联，使栅格数量能自动根据风口高度改变数量，步骤略。

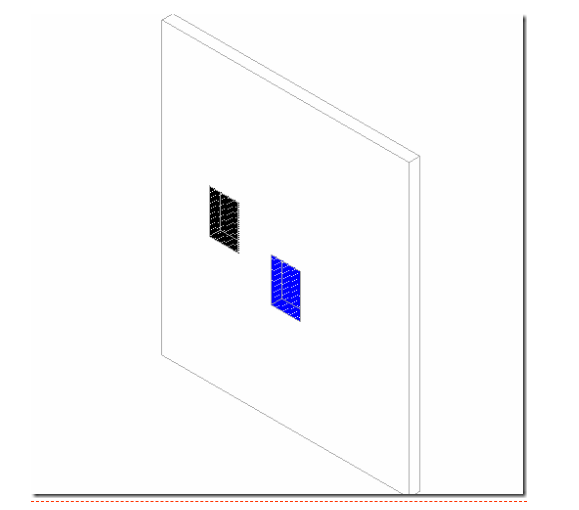

    将其添加到系统中进行测试。
