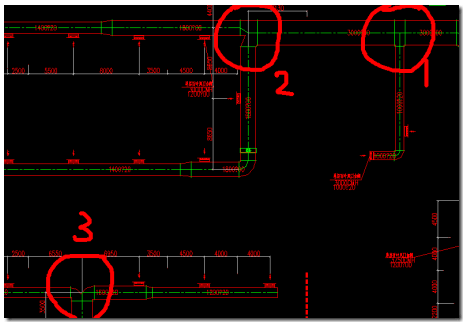

在MEP风管系统的绘制中，默认的风管连接方式只有接头和T型三通两种类型，对于一个非三通或者接头的连接方式，手动添加的方式费时费力，如图中所示，一些Y型三通，顺流三通等形式，可以采用修改构件的类型的方式将其设置为默认的连接方式，在风管绘制时自动添加，而无需单独修改。

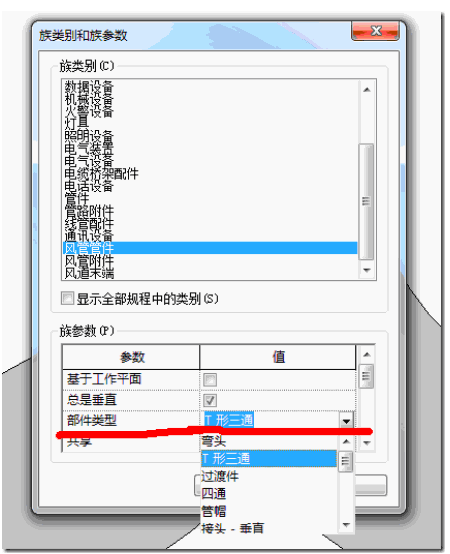

以图中3处的Y型的三通的绘制为例，首先将需要的Y型三通载入到项目中，在当前绘图区域放置一个Y型三通，选中--编辑族，打开族编辑器，在族编辑器中打开族类别和族参数对话框如图，
绘制风管时，首选连接类型T型三通下降出现刚刚添加的Y型三通选项，将其设置为T型三通连接类型，以后绘制风管时将自动以Y型三通的方式绘制。
