在BIM三维绘图中，常常有一些含有多个重复图元的设备，比如百叶窗的窗格，对于该类构建我们可以采用阵列命令并添加参数的方式创建自适应族。
新建族，族模板选择公制常规模型，并绘制两个参照平面，添加“高度”参数。
绘制拉伸，并将其下边框锁定在底部参照平面。

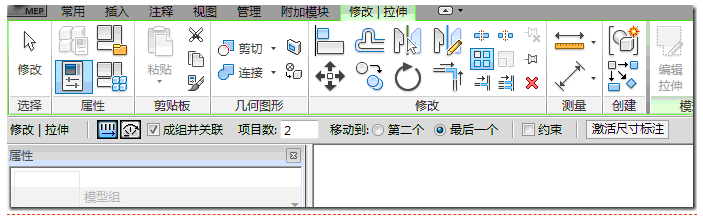

选择修改选项卡-阵列-线性阵列，并设置属性栏“项目数：2，移动到：最后一个，保证成组关联处于选中状态。

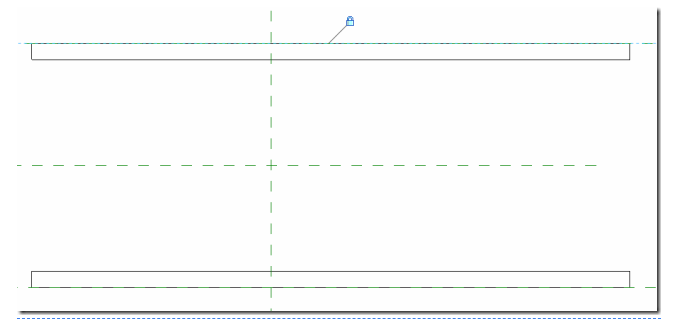

将阵列上边框锁定到上参照平面。
选中阵列的数量标注，并在状态栏上“添加参数”，打开族参数对话框。
在参数对话框中设定名称“栅格数量“，设定分组为”其它“。打开族类型对话框看到刚才添加的高度和栅格数量两个参数，将数量参数公示栏输入”数量/50“，50即为阵列的栅格间距。

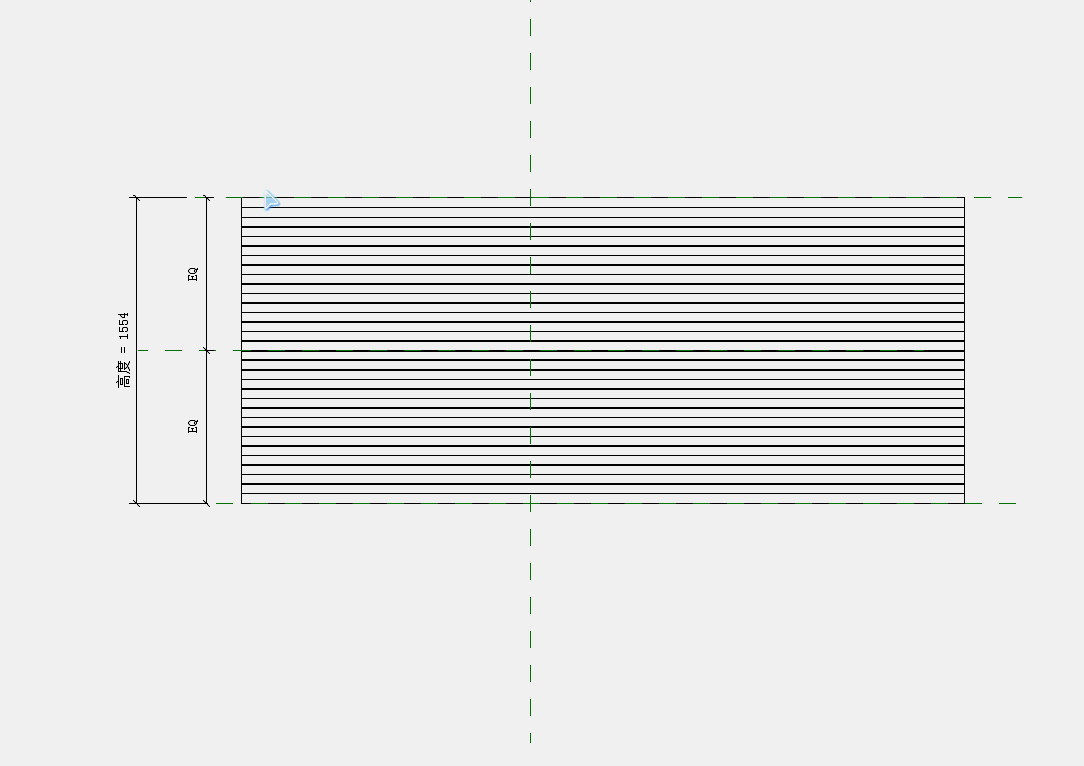

设定不同的高度数量，可以看到，栅格阵列随之自动变化。
