在我们机电BIM出图过程中，最麻烦的事情想必就是喷淋平面图的标注了！
成千上万的喷淋管需要进行管径尺寸和间距的标注，工作量非常巨大，既反复又枯燥！究其原因：最主要Revit自身的标注相对来说不是特别智能，要么就是一个个标注，要么就是全部乱标一通，总之都不是很理想！
不过，我们还是可以结合Revit强大的辅助功能，比如：视图控制、过滤器、隔离等等来实现，效率也是很高的，不用任何插件和自定义族，5分钟就可以做完一大片，让我们来试一试！
1.保存喷淋管至选择过滤器

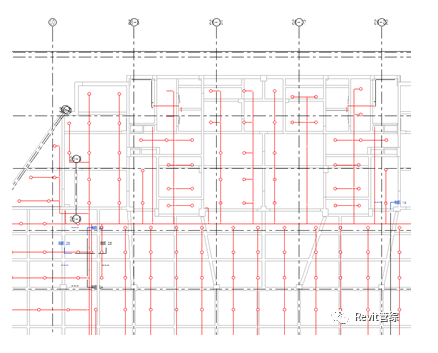

首先将作为喷淋平面图的视图修改一下可见性，保留结构和喷淋管道、管件等需要的类别：

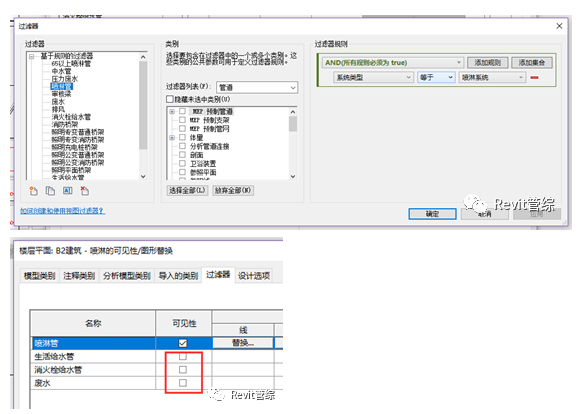

对于其他水系统我们也可以新建Revit的规则过滤器，进行快速的显隐控制：

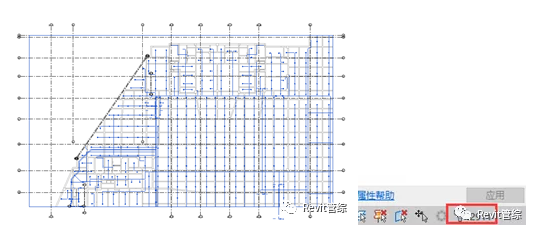

选中所有的图元，然后点击视图右下角的“过滤器”图标：

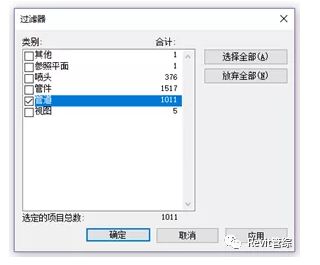

取消其他类别的选择，只保留管道：

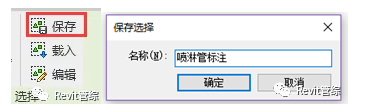

在右上角“修改”面板>选择>点击“保存”，将喷淋管保存为“选择过滤器”。
这里我们补充说明一下：Revit中“选择过滤器”可能很少有朋友用到，但其实非常实用，能将我们选中的构件保存下来，下次再非常方便的快速选中和进行编辑。
2.筛选需要标注的喷淋管
在“管理”面板>选择>点击“编辑”：
选中刚才创建的“选择过滤器”点击“编辑功能”：
注意：不要直接点击确定。

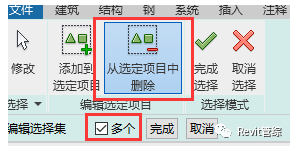

点击“从选定项目中删除”，勾选“多个”：
然后，将不需要标注的立管选中剔除掉就可以了。

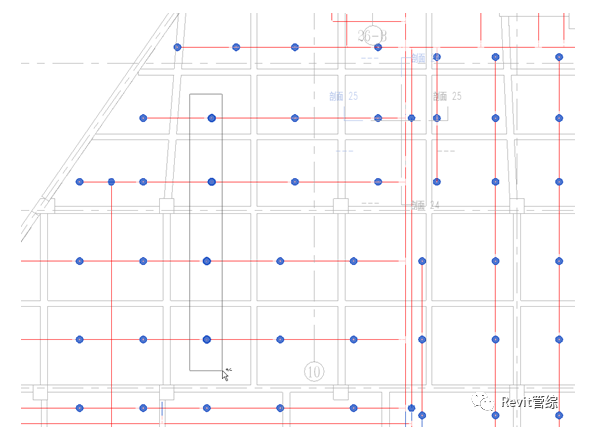

注意：按住“Ctrl”可以批量添加，按住“Shift”可以批量反选；框选的时候从喷淋管不平行的方向从上往下，或者从左往右框选，能避免错选到其他管；另外没按住的时候千万不要乱点，不然之前的都白选了！
当然我们也可以先保存一部分选择后再继续，注意要先点击下面这个“完成”按钮，带勾的是最后完成过滤器的编辑：
注意：如果立管没有被喷头遮挡，我们也可以用类似的方式，在当前视图中筛选并用revit的功能隐藏立管。
然后点击“完成选择”，再点击确定保存选择过滤器。
3.喷淋管的管径标注
选择我们刚才的过滤器“载入”：
在注释面板中使用“全部标记”功能：

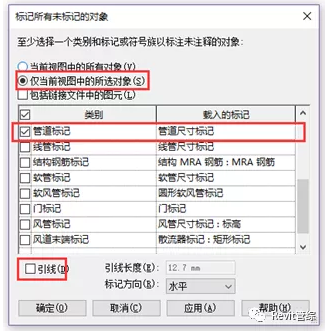

选择“仅当前视图中的所选对象”，勾选管道标记，使用Revit默认的管道尺寸标记，或者之前我们教程中的标记族，不用勾选引线：

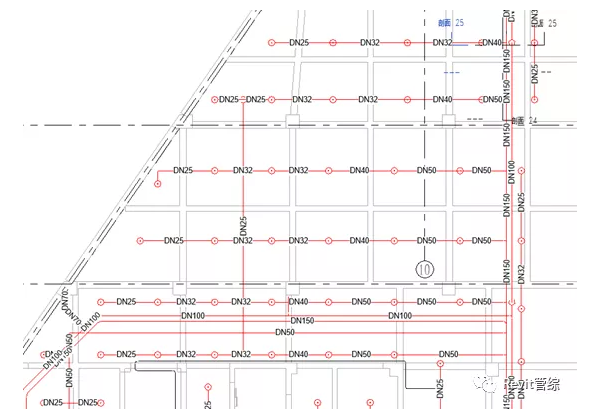

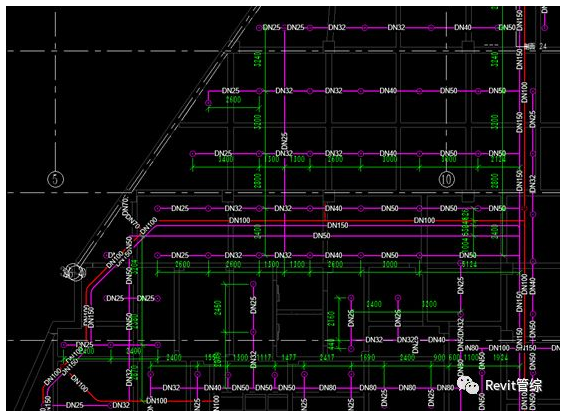

这样几分钟喷淋的管径标注就非常方便的完成了！
4.喷淋管的间距标注
间距标注就更为容易一些了，使用Revit的对齐尺寸标注就可以！

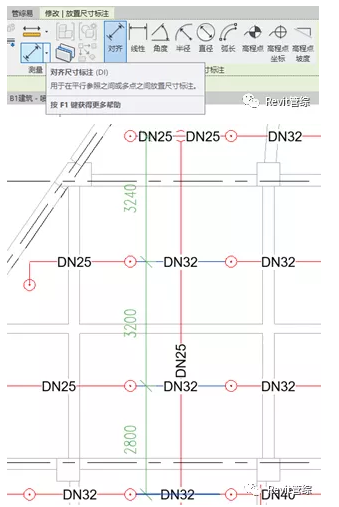

尽量从管道标向喷头，并且多用Tab键来帮助捕捉：

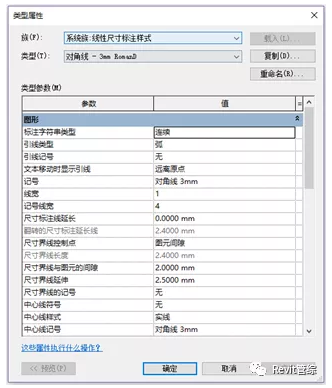

线宽颜色等样式，建议复制一个类型出来再修改，以免影响其他标注

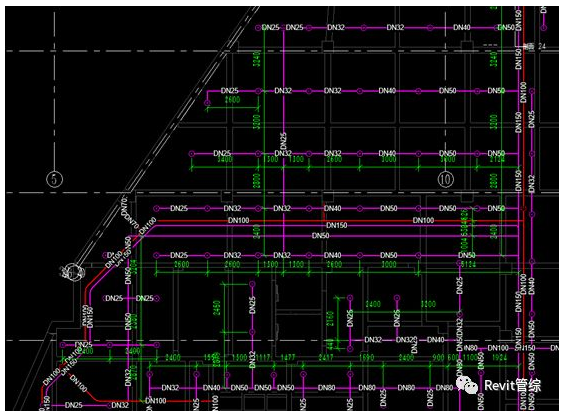

这边为了教程更明显所以用的是红线白底，我们调整一下喷淋系统的颜色、线宽和软件背景就可以了。
