    我们做机电BIM项目时，很多人往往会忽略对管道尺寸和材质的设置，对一些不太熟悉的新人来说，这块的设置也比较复杂，不太容易理解如何合理设置和使用，而这一部分设置对建模、流体力学计算、乃至后期现场施工都有很大影响。今天，我们就以默认模板中缺失的PP-R管为例，了解一下如何添加并应用管道材质表。

    1.新建管道类型

    首先复制一个管道类型，命名为PP-R给水管：

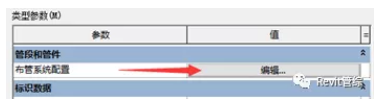

    点击布管系统配置，并进行编辑：

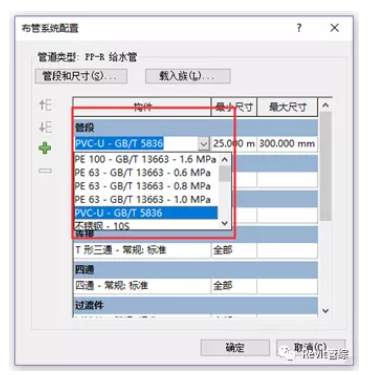

    在布管系统中第一行就是“管段”的设置，我们可以在下拉列表中看到Revit默认的管道材质规格，常用的PVC-U、PE、不锈钢、铜管类型都含有了，但缺少的类型还是非常多的。

    注意：我们若不愿新建材质表的话，也可以选择一个材质和尺寸接近的管道替代（至少应该保证金属管道和塑料管道选用的正确性），毕竟两者相差的尺寸较大，以免带来后续施工困难的问题。

    另外对于管材随管径的变化，以及连接方式的变化，也应在此设置。

    例如：消防管≤50的采用螺纹，>50的采用卡箍连接。

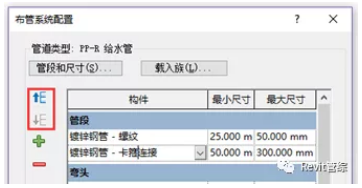

    注意：Revit中管段选择的优先级并不是根据小于等于这类的包含逻辑，而是根据界面中的排序来决定的，也就说是同样有50的管段排序较前的有效（如下图螺纹），可以使用左侧的按钮调整其排序。

    2.新建PP-R管材表

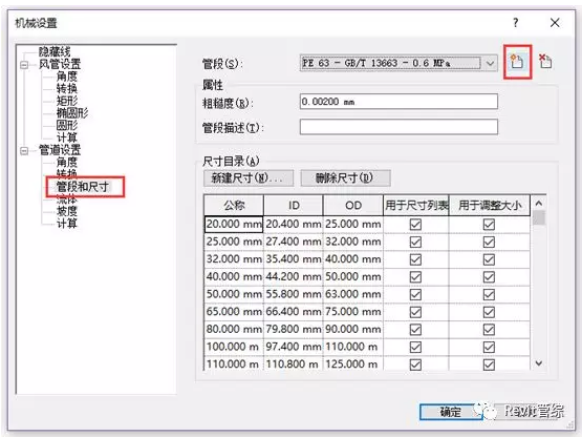

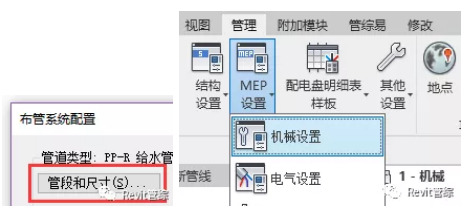

    我们可以从布管系统配置右上角的“管段和尺寸”按钮，或从“管理”>“MEP设置”>“机械设置”中新建管材:

    点击右上角的新建管段按钮:

    接下来这一步可能是各位最迷茫的地方了，3个选项完全不明白是什么意思！

    主要是下面还有3列内容比较有迷惑性，其实第3列是尺寸表我们先不用管，而管段必须是由“材质”+“规格”2个组合而成的。

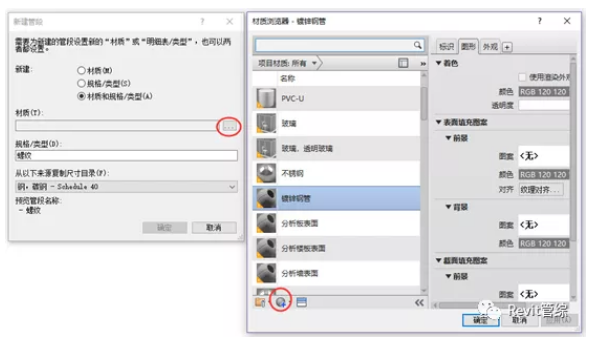

    例如：我们同时新建材质和规格，新建材质为“镀锌钢管”，新建规格为“螺纹连接”，选择尺寸较为接近的碳钢：

    下次创建“卡箍”连接类型时，就不用重复新建材质了。

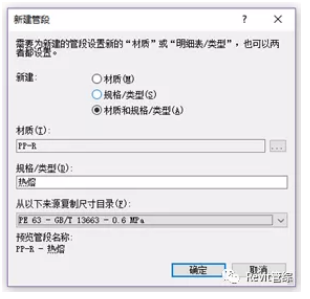

    我们按同样的方式创新建“PP-R”的材质和“热熔”连接类型，选择尺寸较为接近的PE尺寸表：

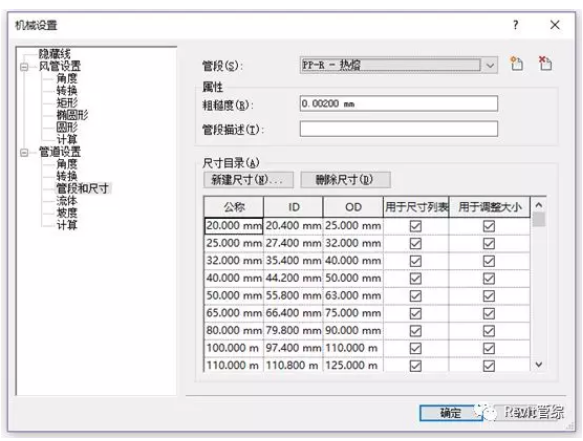

    然后修改对应的尺寸就可以了。

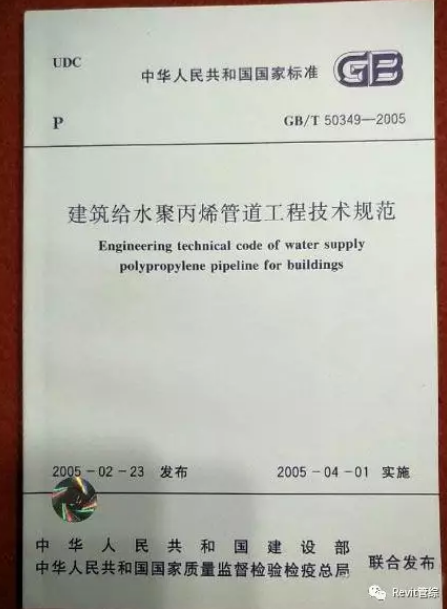

    我们可以从GB／T50349-2005《建筑给水聚丙烯管道工程技术规范》中找到对应的尺寸表。

    注意：Revit中没有DE和DN的区别，也没有公称内径和公称外径的区别，用到的同类管件、阀件、套管等族的尺寸都应该与管段的表达表保持一致，统一使用DN或DE，以免造成错误
