学会Revit中风机选型

    掌握风机设置及安装技巧

    Revit中困扰您的风机族选择问题？

    风机连接问题及风机尺寸参数如何修改、放置技巧问题？

    1.风机族选择

    风机属于“可载入族”,风机从类型上分为：离心风机、轴流风机、斜流式（混流式）风机等等，平时使用选择风机族时应该关注风机外观形式及连接的风管形式、安装方式。

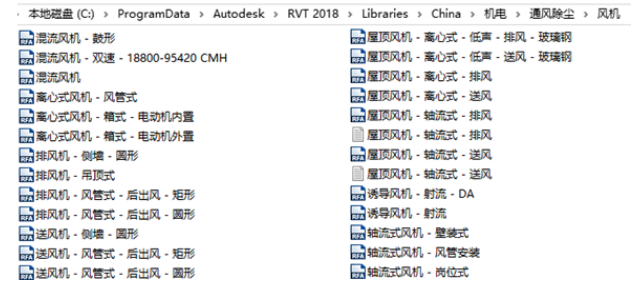

    软件自带族库中风机族可以使用，如不满足需求可以自己定制风机族或者外面购买合适的风机族载入项目中使用，软件自带族如图1所示。

    图1

    2.风机尺寸修改

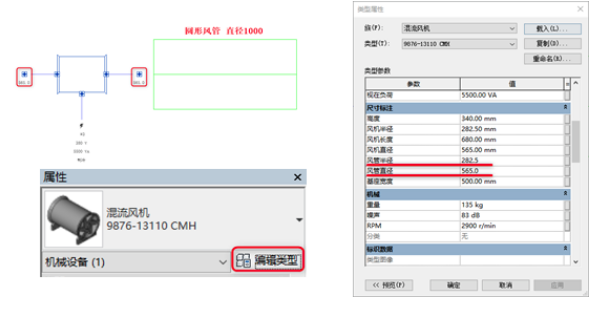

    混流风机，修改风机族参数中的风机半径或者直径与圆形风管管径匹配，如图2所示。

    图2

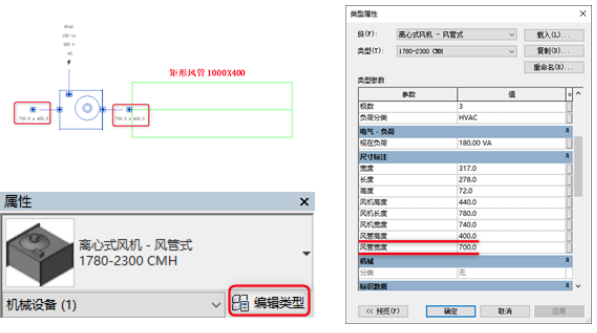

    离心式风机，修改风机族参数中的风机尺寸与矩形风管管径匹配，如图3所示。

    图3

    3.风机放置后绘制风管技巧

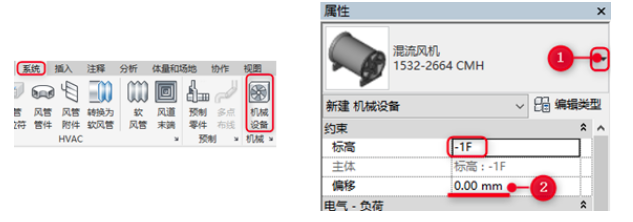

    （1）【系统】→【机械设备】→【属性】，选择设置的风机族完成相关信息参数设置，确定风机安装高度放置到项目中，如图4所示。

    图4

    （2）绘制风机处风管时需提前注意选择风管类型及风管系统，点击绘制风管开始绘制，如图5所示。

    图5

    4.风管绘制完成安装风机技巧

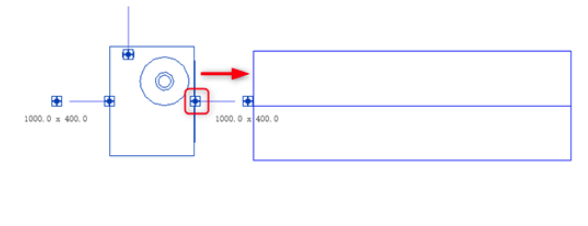

    鼠标点击风机拖拽到风管中心，风机会跟着风管颜色变化，如图6所示。

    图6

    End
